Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 298 圖 472 ：手持 USB 條碼機 設定畫面 – 條碼工具 ：勾選使用讀取 條碼來自動載入專案的 功能，可選擇 USB 條碼或者硬體條碼。 載入後，使用者可以進 行條碼的修剪，有 關修剪功能的詳細 設定，請參閱 5.3.8. 3 中的修 剪設定。 圖 473 ：條碼工具 畫面 – 條碼機架 設位置：條碼機 架設位置，…
Test Research, Inc.
TR7700QE User Guide–Software 297

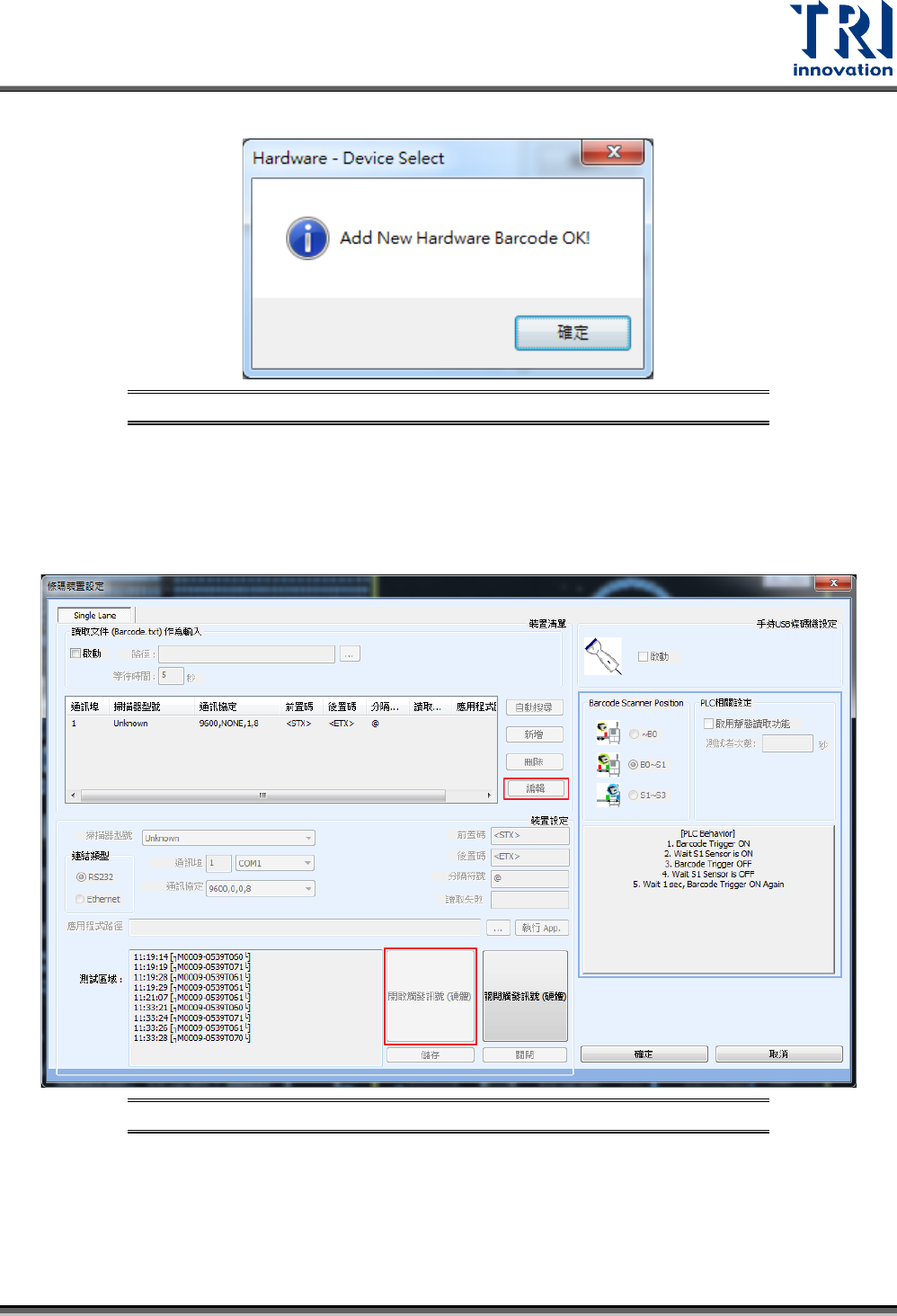

步驟4. 系統會跳出視窗告知設定動作已經完成，如下圖所示。
圖 470：新增 RS232 硬體條碼機設定 – 步驟 4
步驟5. 選擇剛剛新增的條碼機，按下[編輯]，再點選[開啟觸發訊號(硬體)]。此時，
可以手動壓下條碼機掃描按鈕，在實際的條碼上掃描。若運作正常，在左
方的操作區域會顯示掃描出來的條碼結果。如果無法正常解讀條碼，請重
複步驟 3，重新設定不同的通訊埠，或者將條碼機重新讀取恢復原廠解碼設
定的條碼列。
圖 471：新增 RS232 硬體條碼機設定 – 步驟 5
步驟6. 點選[關閉觸發訊號(硬體)]，再按下[關閉]來完成設定。
– 手持 USB 條碼機設定：勾選[啟用]使用 USB 手持條碼機。
Test Research, Inc.
TR7700QE User Guide–Software 299
S1~S3 表示板子在機台進板感應器(S1)與夾板感應器(S3)間條碼被讀取。
PLC 相關設定：是否開啟靜態讀取功能，及設定觸發秒數。
6.2.2 條碼設定應用
使用者可以先觀察板子條碼排版的方式, 再來決定該怎麼建立檢測框 。
單板：
– Case 1：單板， 貼一個條碼；
建立檢測框時, 框的排板方式要選擇 Board(Single)
圖 475：條碼應用 – 單板 Case 1
– Case 2：單板， 貼兩個條碼；一般搭配客戶上傳 SFCS 系統。
需要建立兩個檢測框, 一個是載具條碼(Carrier), 一個是待測板條碼(Single)。
圖 476：條碼應用 – 單板 Case 2
多連板：
– Case 1：多連板(MxN)，貼一個條碼；
建立檢測框時, 框的排板方式要選擇 Board(Single)，各小板都會帶出相同條碼。
