S1~S3 表示板子在機台進板感應器(S1)與夾板感應器(S3)間條碼被讀取。
PLC 相關設定：是否開啟靜態讀取功能，及設定觸發秒數。
6.2.2 條碼設定應用
使用者可以先觀察板子條碼排版的方式, 再來決定該怎麼建立檢測框 。
單板：
– Case 1：單板， 貼一個條碼；
建立檢測框時, 框的排板方式要選擇 Board(Single)

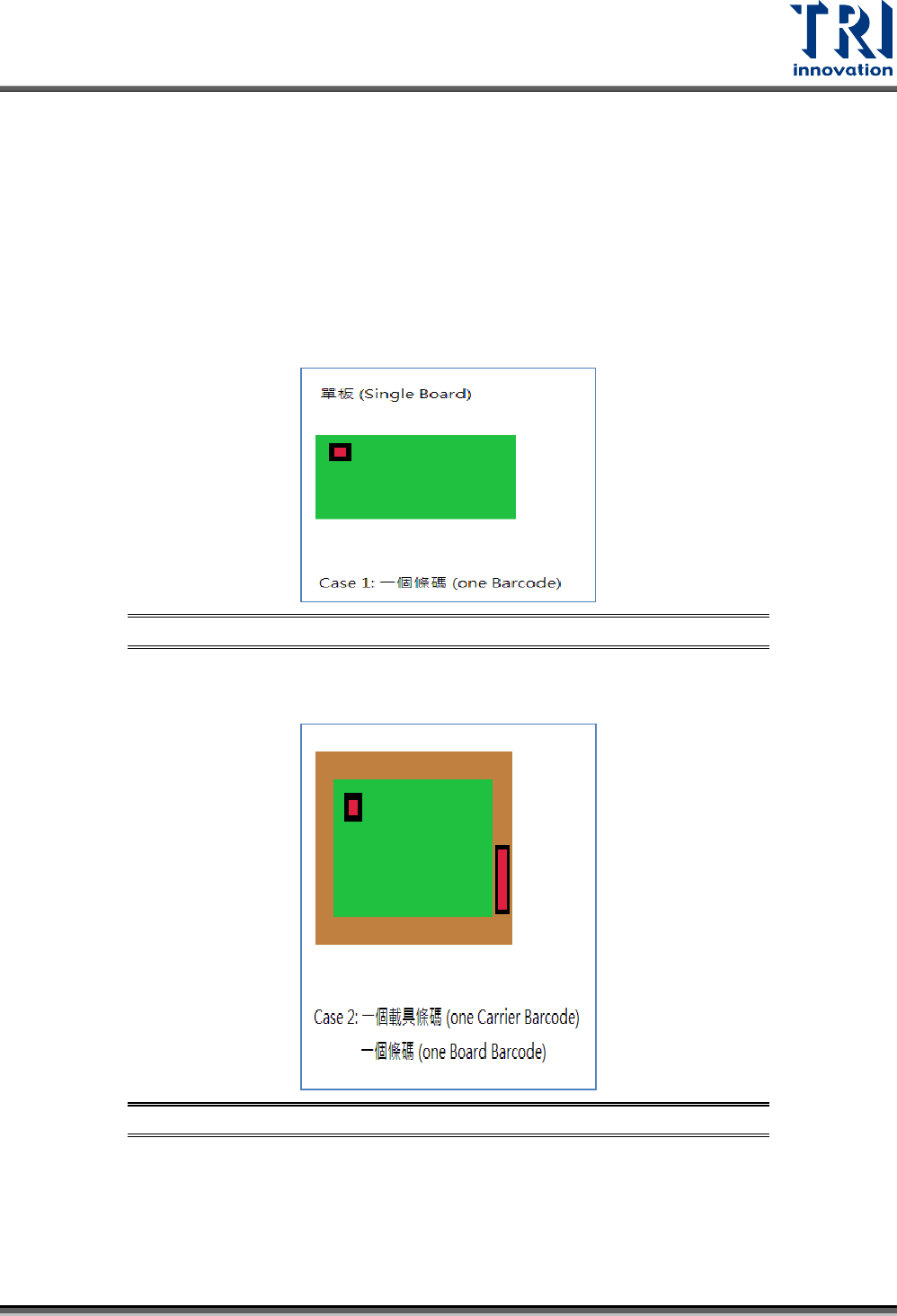

圖 475：條碼應用 – 單板 Case 1
– Case 2：單板， 貼兩個條碼；一般搭配客戶上傳 SFCS 系統。
需要建立兩個檢測框, 一個是載具條碼(Carrier), 一個是待測板條碼(Single)。
圖 476：條碼應用 – 單板 Case 2
多連板：
– Case 1：多連板(MxN)，貼一個條碼；
建立檢測框時, 框的排板方式要選擇 Board(Single)，各小板都會帶出相同條碼。
Test Research, Inc.
TR7700QE User Guide–Software 300

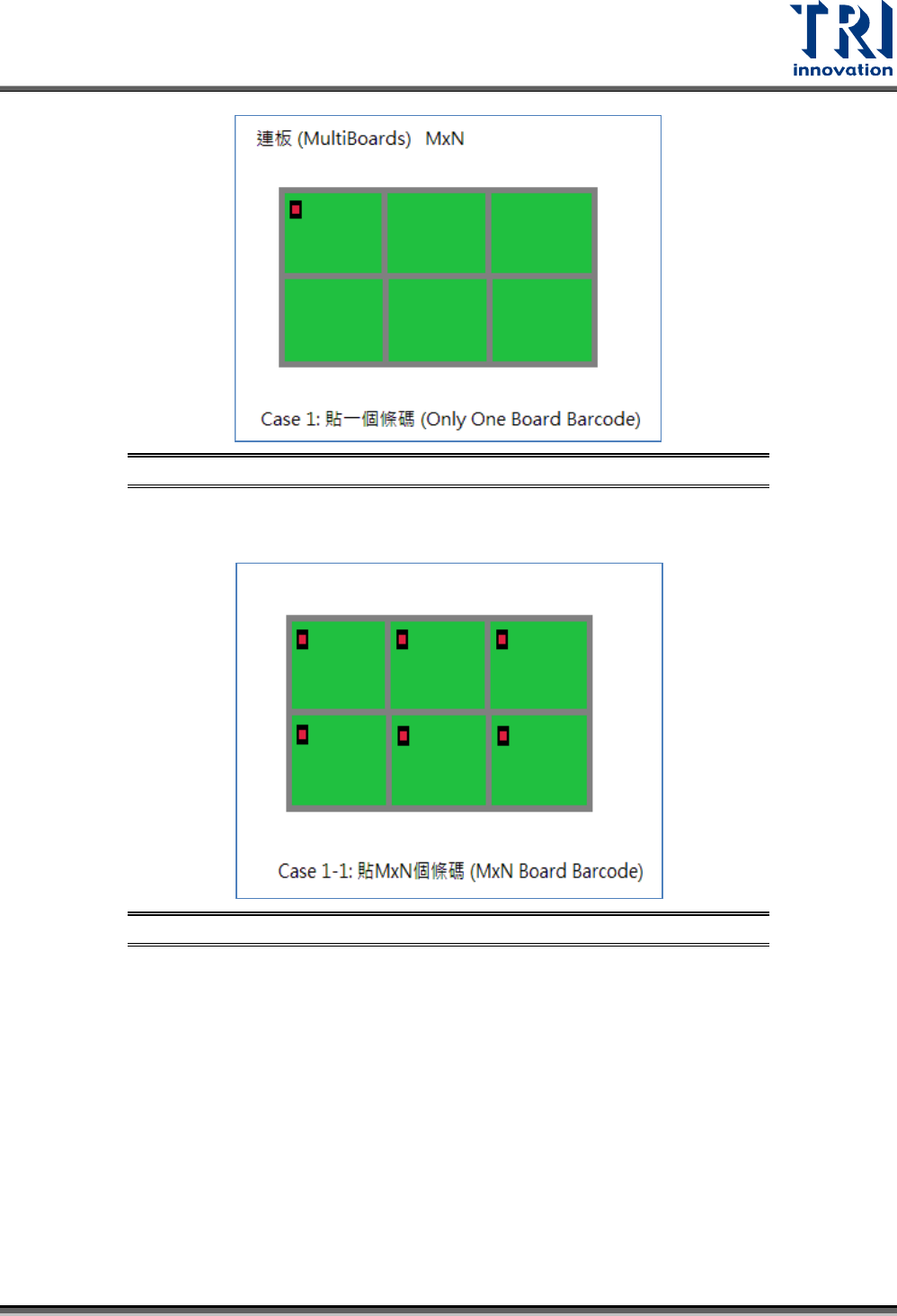

圖 477：條碼應用 – 多連板 Case 1
– Case 1-1：多連板(MxN)，貼多個條碼；
建立檢測框時, 框的排板方式要選擇 Board(All)，各小板帶出各小板條碼。
圖 478：條碼應用 – 多連板 Case 1-1
– Case 1-2：多連板(MxN)，貼 U 個條碼；
建立檢測框時, 框的排板方式要逐一各個建立檢測框，每個檢測框都選擇 Board (Single)，
以下面此情形，輸出條碼會出現 A、A、B、B、C、D六個條碼。
Test Research, Inc.
TR7700QE User Guide–Software 301
圖 479：條碼應用 – 多連板 Case 1-2
– Case 2：條碼排版的方式: 多連板(MxN), 貼 1 個條碼, 使用以一帶多功能帶出其他連板的
條碼，建立檢測框時, 框的排板方式是建立一個條碼檢測框，排版方式為 Board (Single) ，
Map 大圖上只會看到一個檢測框, 但是在檢測完成後, 會把運算出來的虛擬條碼分派到各
個連板。
圖 480：條碼應用 – 多連板 Case 2
– Case 3：條碼排版的方式: 多連板(MxN), 每列都貼一個條碼, 又要使用以一帶多功能帶出
其他行連板的條碼，建立檢測框時, 框的排板方式是建立 N 個條碼檢測框，每個檢測框排
版方式都為 Board (Single) ，然後再使用 Add Link 的方式, 將其他行連板一個個加到條碼
檢測框，Map 大圖上會看到 N 個檢測框, 但是在檢測完成後, 會把運算出來的虛擬條碼分
派到各個連板。
