Test Research, Inc.
TR7700QE User Guide–Software 301

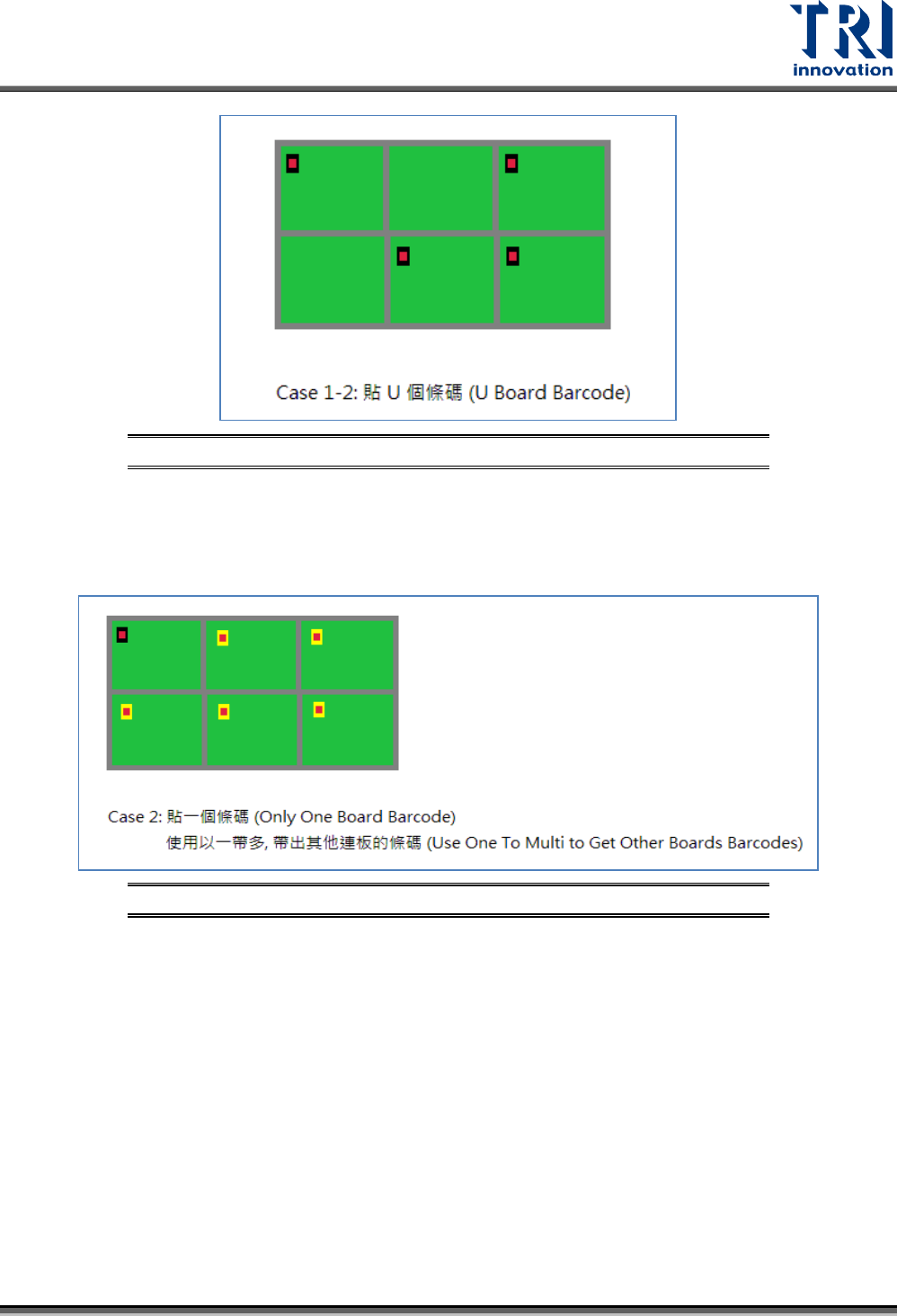

圖 479：條碼應用 – 多連板 Case 1-2
– Case 2：條碼排版的方式: 多連板(MxN), 貼 1 個條碼, 使用以一帶多功能帶出其他連板的
條碼，建立檢測框時, 框的排板方式是建立一個條碼檢測框，排版方式為 Board (Single) ，
Map 大圖上只會看到一個檢測框, 但是在檢測完成後, 會把運算出來的虛擬條碼分派到各
個連板。
圖 480：條碼應用 – 多連板 Case 2
– Case 3：條碼排版的方式: 多連板(MxN), 每列都貼一個條碼, 又要使用以一帶多功能帶出
其他行連板的條碼，建立檢測框時, 框的排板方式是建立 N 個條碼檢測框，每個檢測框排
版方式都為 Board (Single) ，然後再使用 Add Link 的方式, 將其他行連板一個個加到條碼
檢測框，Map 大圖上會看到 N 個檢測框, 但是在檢測完成後, 會把運算出來的虛擬條碼分
派到各個連板。
Test Research, Inc.
TR7700QE User Guide–Software 302
圖 481：條碼應用 – 多連板 Case 3
條碼在小板外：
– Case 1：單板， 貼一個條碼(在 BoardSize 外面)，建立檢測框時, 框的排板方式要選擇
Board(Single)，然後選擇編輯連結的方式, 連結到小板。
圖 482：條碼應用 – 單板，貼一個條碼(在 BoardSize 外面) Case1
– Case 2：多連板， 貼一個條碼(在 BoardSize外面)，建立檢測框時, 框的排板方式要選擇
Board(Single)，然後選擇編輯連結的方式, 連結到各小板。
Test Research, Inc.
TR7700QE User Guide–Software 303
圖 483：條碼應用 – 多連板，貼一個條碼(在 BoardSize 外面) Case2
多連板搭配載具條碼：
設定方式與上述多連板相同，僅多增加一條碼檢測框選擇
。
其他類型如下：
圖 484：條碼應用 – 多連板搭配載具條碼 Case 1
