Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 303 圖 483 ：條碼應用 – 多連板， 貼一個條 碼 ( 在 Board Size 外面 ) Case2 多連板搭配載具條碼： 設定方式與上述多連板 相同，僅多增加一 條碼檢測框選擇 。 其他類型如下： 圖 484 ：條碼應用 – 多連板搭 配載具條 碼 Case 1
Test Research, Inc.
TR7700QE User Guide–Software 302

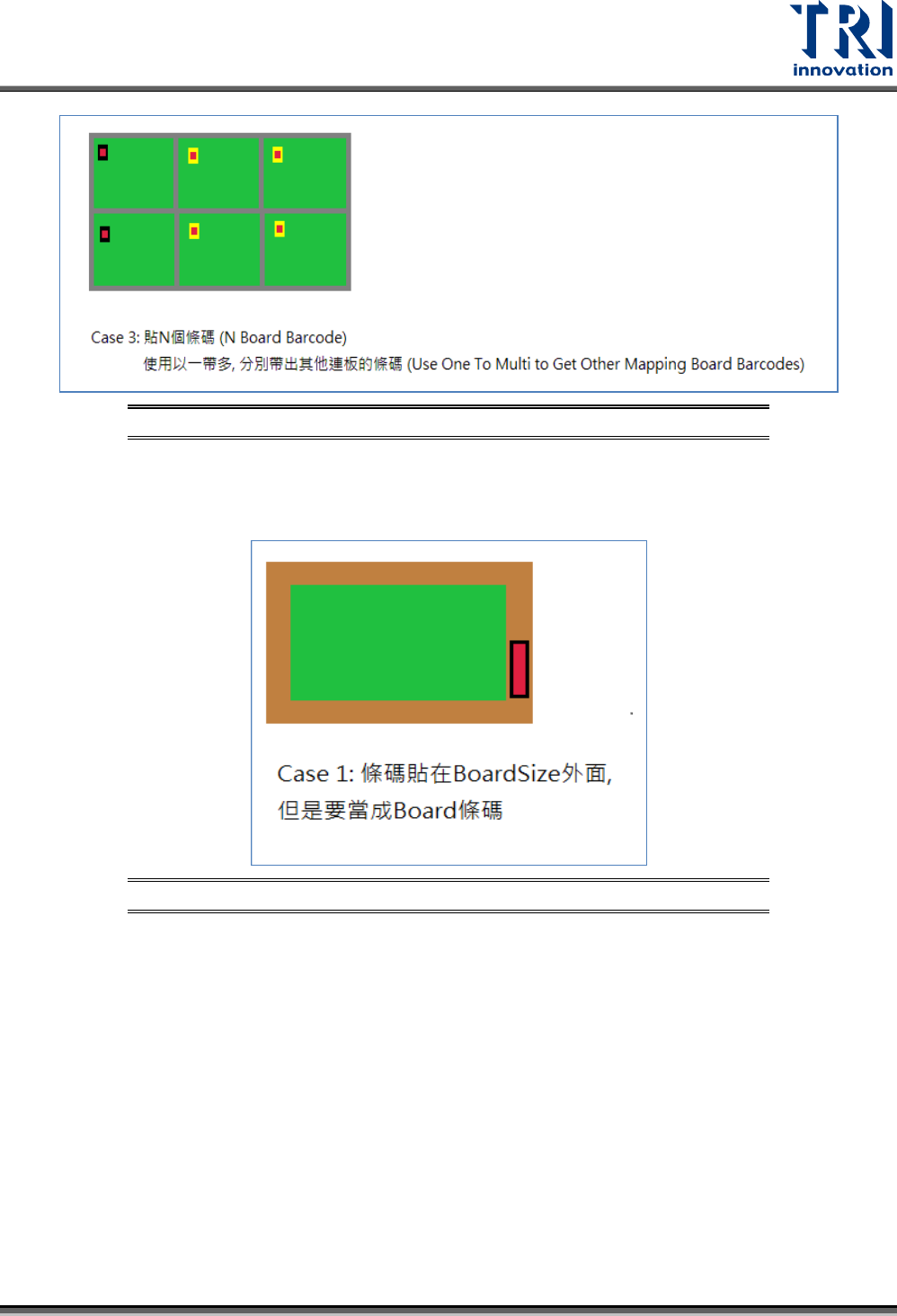

圖 481：條碼應用 – 多連板 Case 3
條碼在小板外：
– Case 1：單板， 貼一個條碼(在 BoardSize 外面)，建立檢測框時, 框的排板方式要選擇
Board(Single)，然後選擇編輯連結的方式, 連結到小板。
圖 482：條碼應用 – 單板，貼一個條碼(在 BoardSize 外面) Case1
– Case 2：多連板， 貼一個條碼(在 BoardSize外面)，建立檢測框時, 框的排板方式要選擇
Board(Single)，然後選擇編輯連結的方式, 連結到各小板。
Test Research, Inc.
TR7700QE User Guide–Software 303

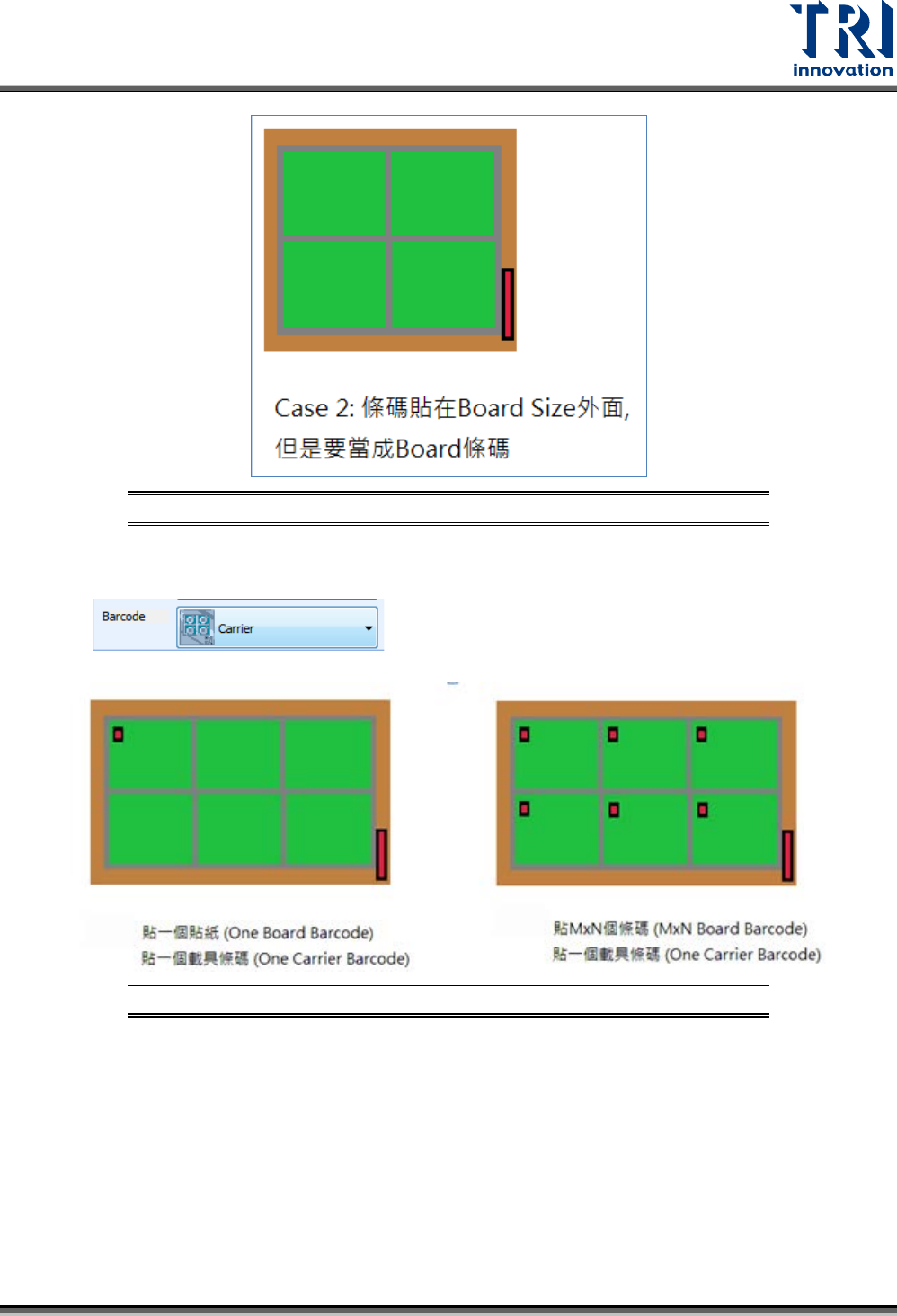

圖 483：條碼應用 – 多連板，貼一個條碼(在 BoardSize 外面) Case2
多連板搭配載具條碼：
設定方式與上述多連板相同，僅多增加一條碼檢測框選擇
。
其他類型如下：
圖 484：條碼應用 – 多連板搭配載具條碼 Case 1
Test Research, Inc.
TR7700QE User Guide–Software 304

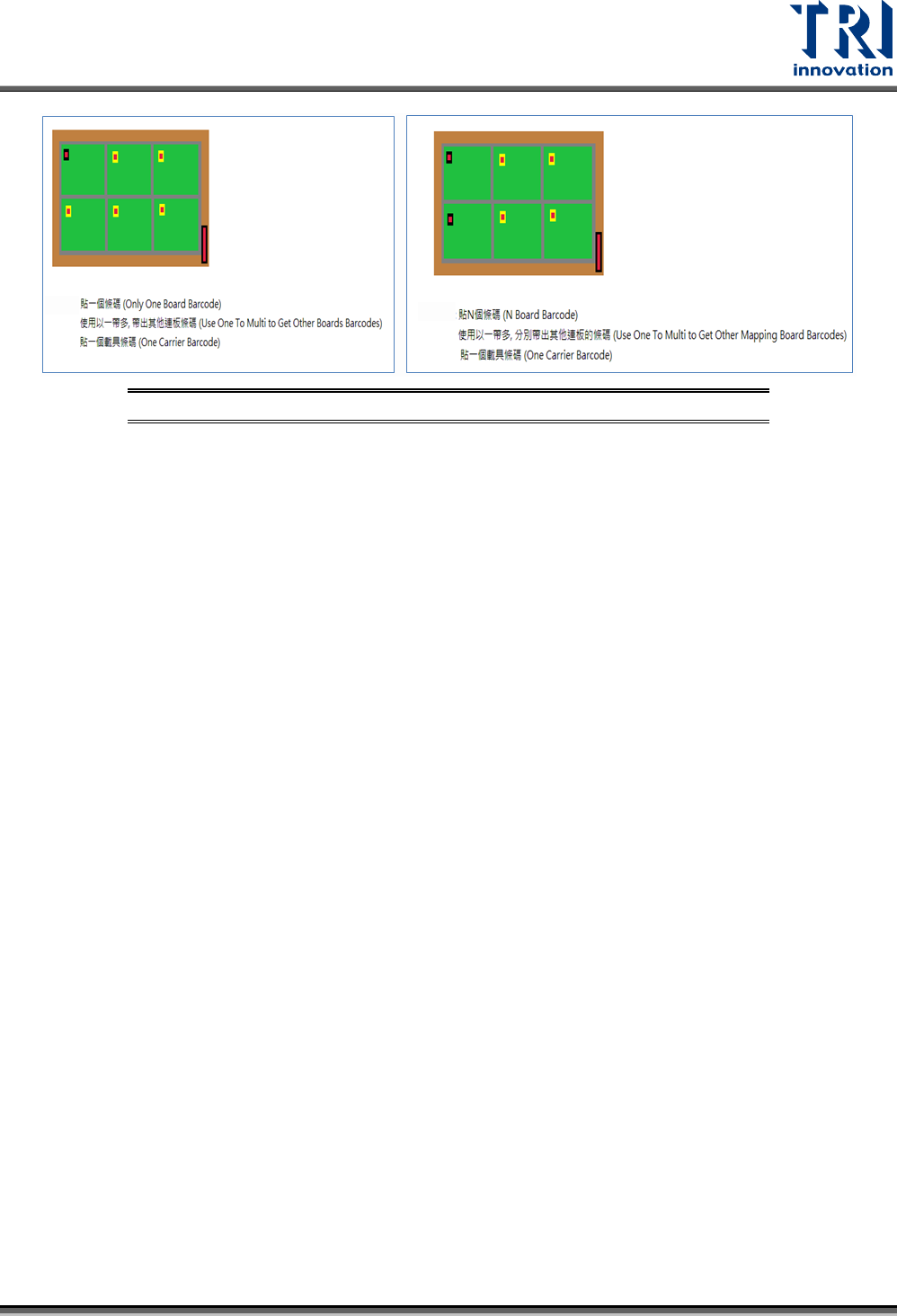

圖 485：條碼應用 – 多連板搭配載具條碼 Case 2
