Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 10 圖 10 ：掃描全圖 功能介面 步驟 2. 調整板寬，然後 選擇進板。調整板 寬的方式請參閱 6.1.2 。 步驟 3. 利用 XY 移動平台區上的移動按鈕，將主 畫面移至板子的右 下角，然後按下 。 步驟 4. 利用 XY 移動平台區上的移動按鈕，將主 畫面移至板子的左 上角，然後按下 。 步驟 5. 按下工具頁相關…
Test Research, Inc.
TR7700QE User Guide–Software 9
動作 功能
點選滑鼠左鍵 選擇動作目標
點選滑鼠右鍵 開啟快顯功能表
滾動滑鼠中鍵滾輪 放大與縮小
連點滑鼠左鍵 切換全圖模式
/
原圖模式
空白鍵
+
點選滑鼠左鍵 快速移動到指定位置
空白鍵
+
點選滑鼠左鍵 拖曳移動到想要的位置
此外，在全圖模式下，縮小過影像後，在 XY方向調整軸的右下方，有一個方塊按鈕，如下圖所
示。按下去之後，會出現目前電路板全板的縮圖(定位地圖)，使用者可以直接在縮圖上點選左鍵，
影像區會快速的切換到縮圖上選擇的位置。
圖 9：開啟定位地圖
2.4 掃描全圖
步驟1. 選擇 頁籤，此時介面左方會出現如下圖的操作視窗。
Test Research, Inc.
TR7700QE User Guide–Software 11
步驟1. 選擇 頁籤。
步驟2. 在全圖中左鍵選擇一個元件的 CAD 方格後，拖曳到相對應的元件位置上。(所選擇的
元件 CAD 方格將顯示為青藍色)

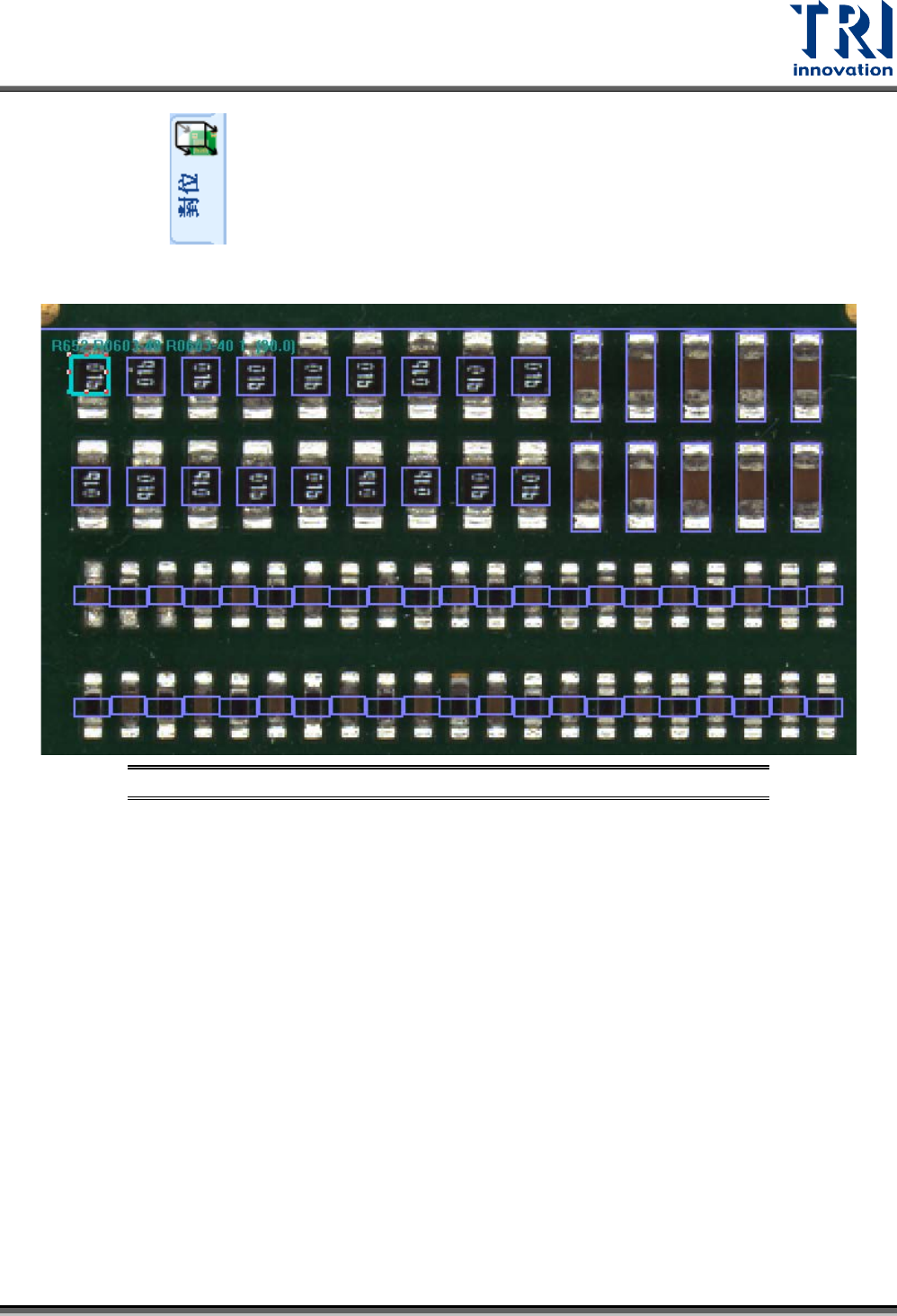

圖 11：增加參考座標 – 步驟 1
步驟3. 點選滑鼠左鍵兩下 CAD 方格，系統將從全圖模式切換到所選擇的元件原圖模式。
