Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 310 步驟 6. 點選所需計算元件。 圖 493 ： K AP P A 介面 • 元件列表：目前可計算 的元件。 • 選擇方式： 將左邊視 窗所選擇的元件新 增到右邊視窗。 將右邊視窗所選擇的元 件移除。 將所有元件新增至右邊 視窗。 將所有元件移除。 • Set Standard FAIL ：設定不良元 件。 • 載入資…
Test Research, Inc.
TR7700QE User Guide–Software 309

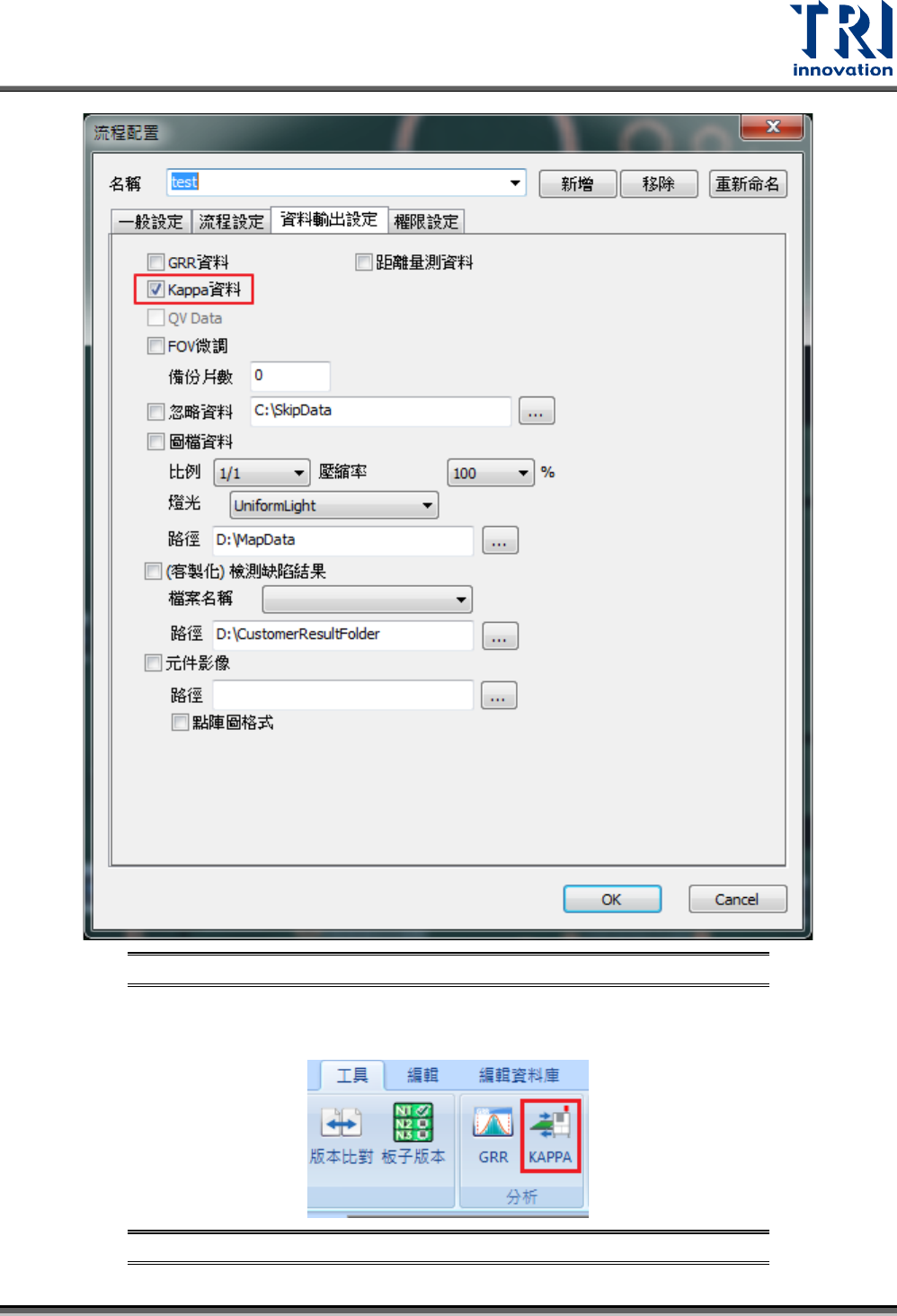

圖 491：流程配置 – 資料輸出設定
步驟4. 檢測完成後會在該專案所在資料夾產生一個 KAPPA 資料夾存放原始資料。
步驟5. 點選[工具]>[分析]>[KAPPA] 進入 KAPPA 功能介面。
圖 492：工具 – KAPPA 功能
Test Research, Inc.
TR7700QE User Guide–Software 310
步驟6. 點選所需計算元件。

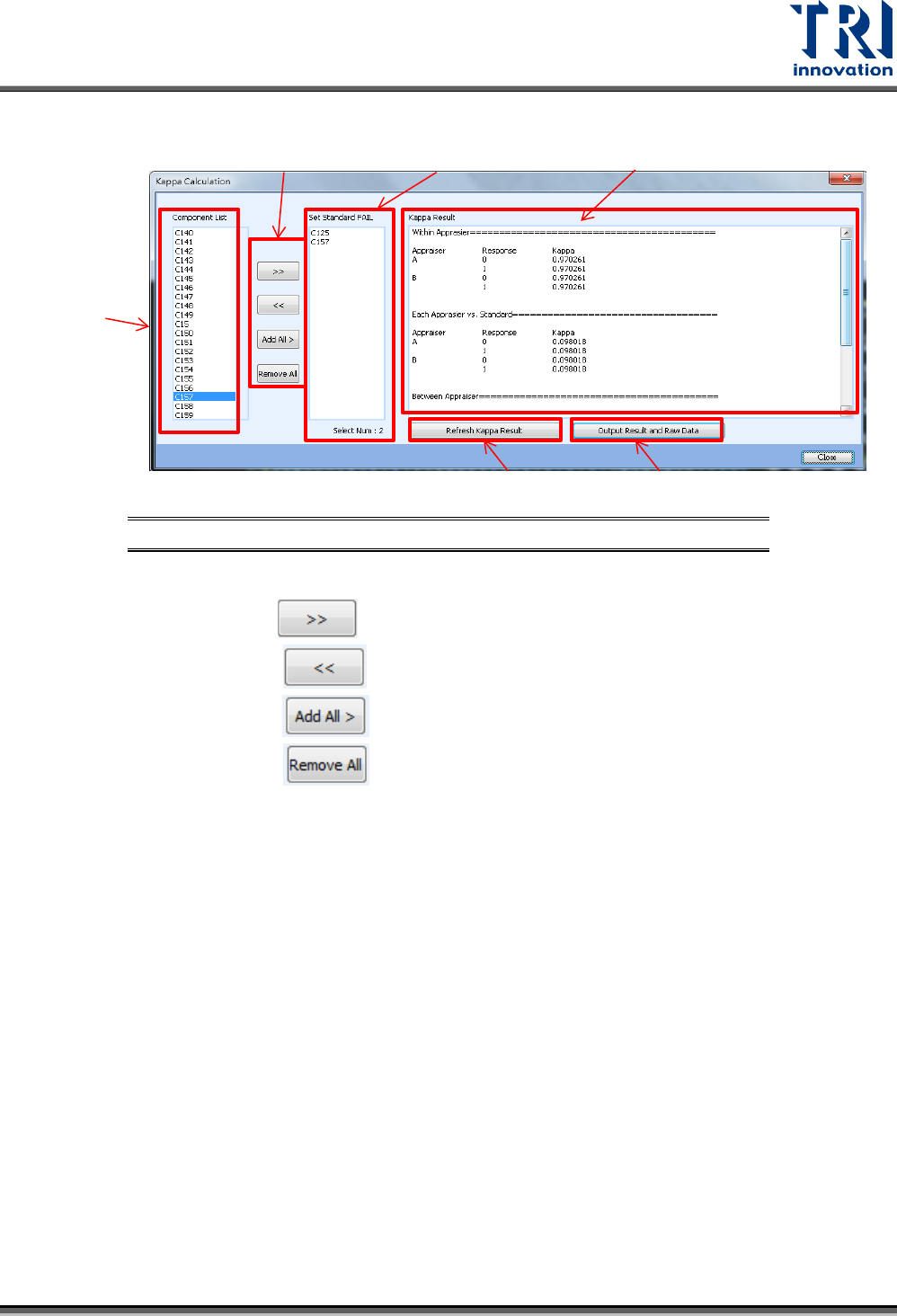

圖 493：KAPPA 介面
• 元件列表：目前可計算的元件。
• 選擇方式： 將左邊視窗所選擇的元件新增到右邊視窗。
將右邊視窗所選擇的元件移除。
將所有元件新增至右邊視窗。
將所有元件移除。
• Set Standard FAIL：設定不良元件。
• 載入資料：預設會從專案路徑下的 GRR 載入作計算。
• 輸出結果：可將計算結果輸出。
• 結果顯示區：顯示計算結果。
步驟7. 載入資料，自動計算結果顯示在介面上
步驟8. 可將計算結果輸出，可以指定路徑後會輸出兩個檔案(Kappa Result.txt /
Kappa Raw
Data.txt)，一個為 KAPPA 結果，另一個可直接放入 MiniTAB 進行運算的檔案，結果畫面
如下。
元件列表
設定不良元件 結果顯示區
載入 KAPPA 資料
輸出結果資料
選擇方式
Test Research, Inc.
TR7700QE User Guide–Software 311

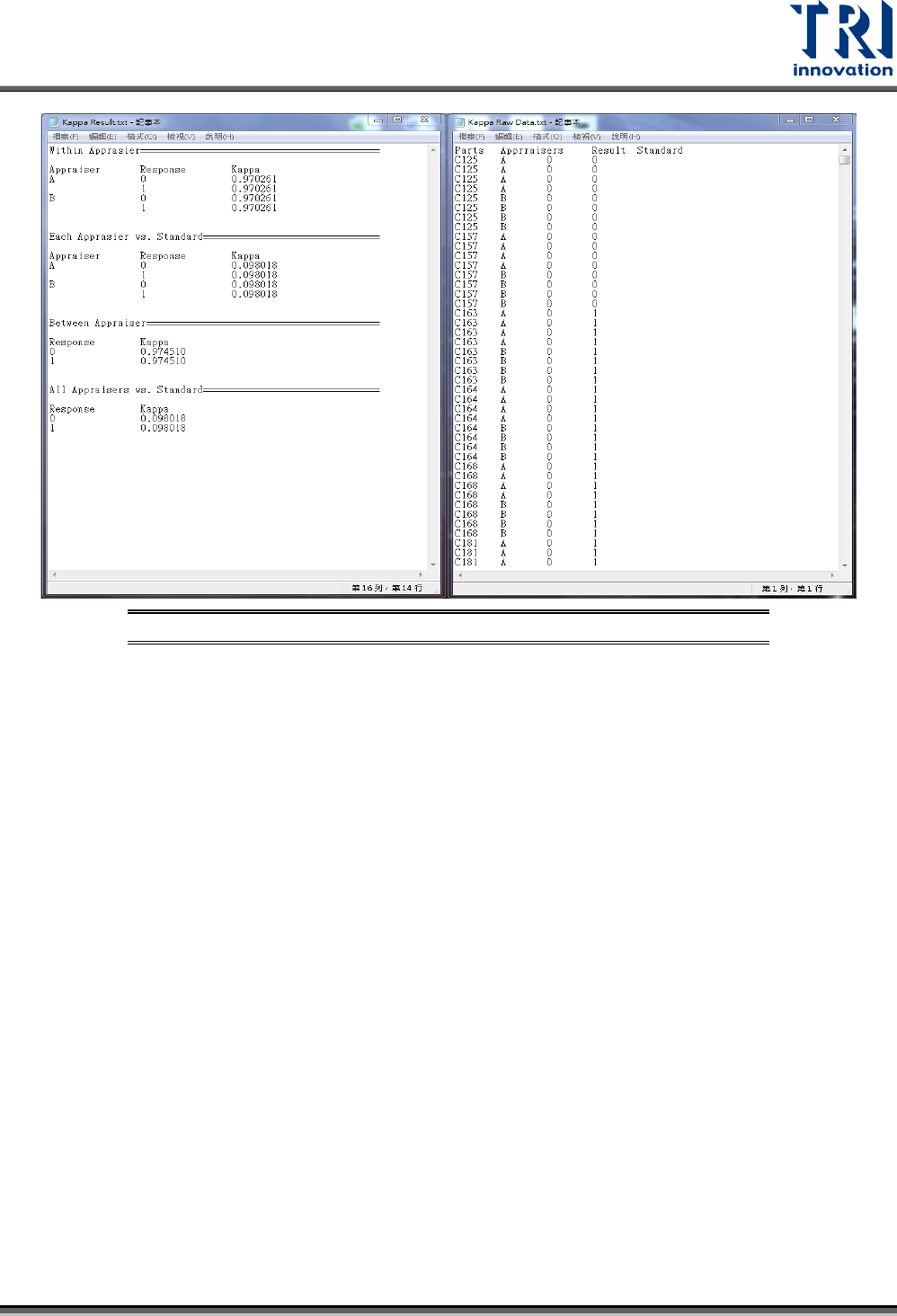

圖 494：KAPPA 結果畫面及原始資料
