TR7700QE User Guide–Software 314

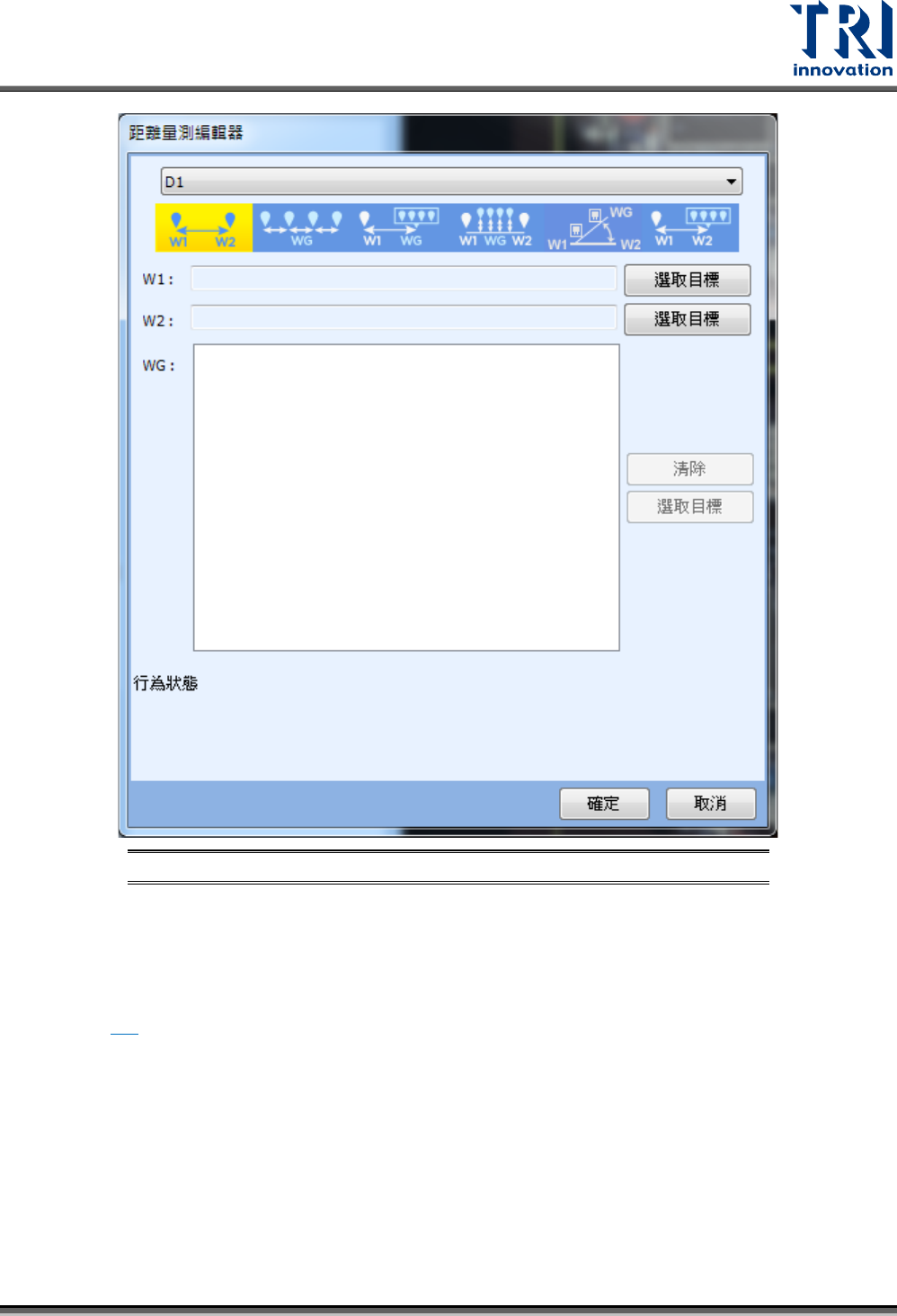

圖 497：距離量測編輯器
6.5.1 使用須知
目前可使用量測距離的檢測框包括 CorMatch、PatMatch、Pad、Chip、 Circle 與 Caliper 檢
測框。在選擇的元件上一定要有這些檢測框才能使用距離量測功能。各檢測框的參數設定請
參閱 3.7。
檢測框的狀態必須為”合格”(Pass)才能啟動功能。
設好距離量測功能的當下，軟體預設以量測目標物的 CAD 距離作為標準值。若設定好功能後
有作移動檢測框的動作，則需手動刪除標準數值，以便系統自動重新取得各項 CAD 距離標準
數值。
目前距離量測功能支援“點對點”、 “點對線”或“線對線”的量測。對於 CorMatch、PatMatch、
Pad、Chip、 Circle 檢測框，系統會以找到的影像中心點作為量測點的座標。對於 Caliper 檢
測框，會以 Caliper 框找出來的線的中心作為計算的邊界標準。三種距離的計算公式如下列
圖示。
距離量測功能在全圖模式與原圖模式皆可使用。
Test Research, Inc.
TR7700QE User Guide–Software 315

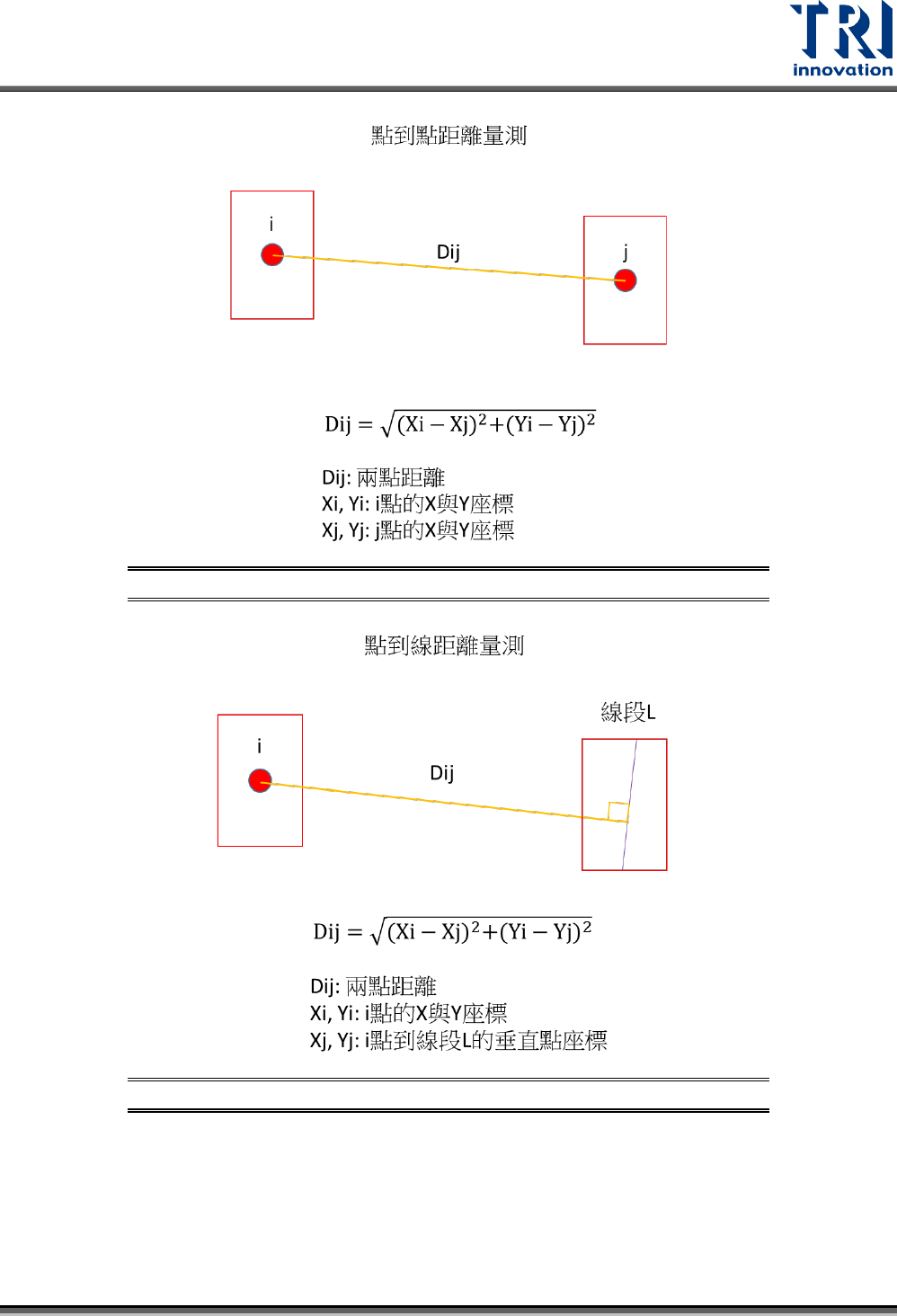

圖 498：點到點的距離量測計算方式
圖 499：點到線的距離量測計算方式
Test Research, Inc.
TR7700QE User Guide–Software 316

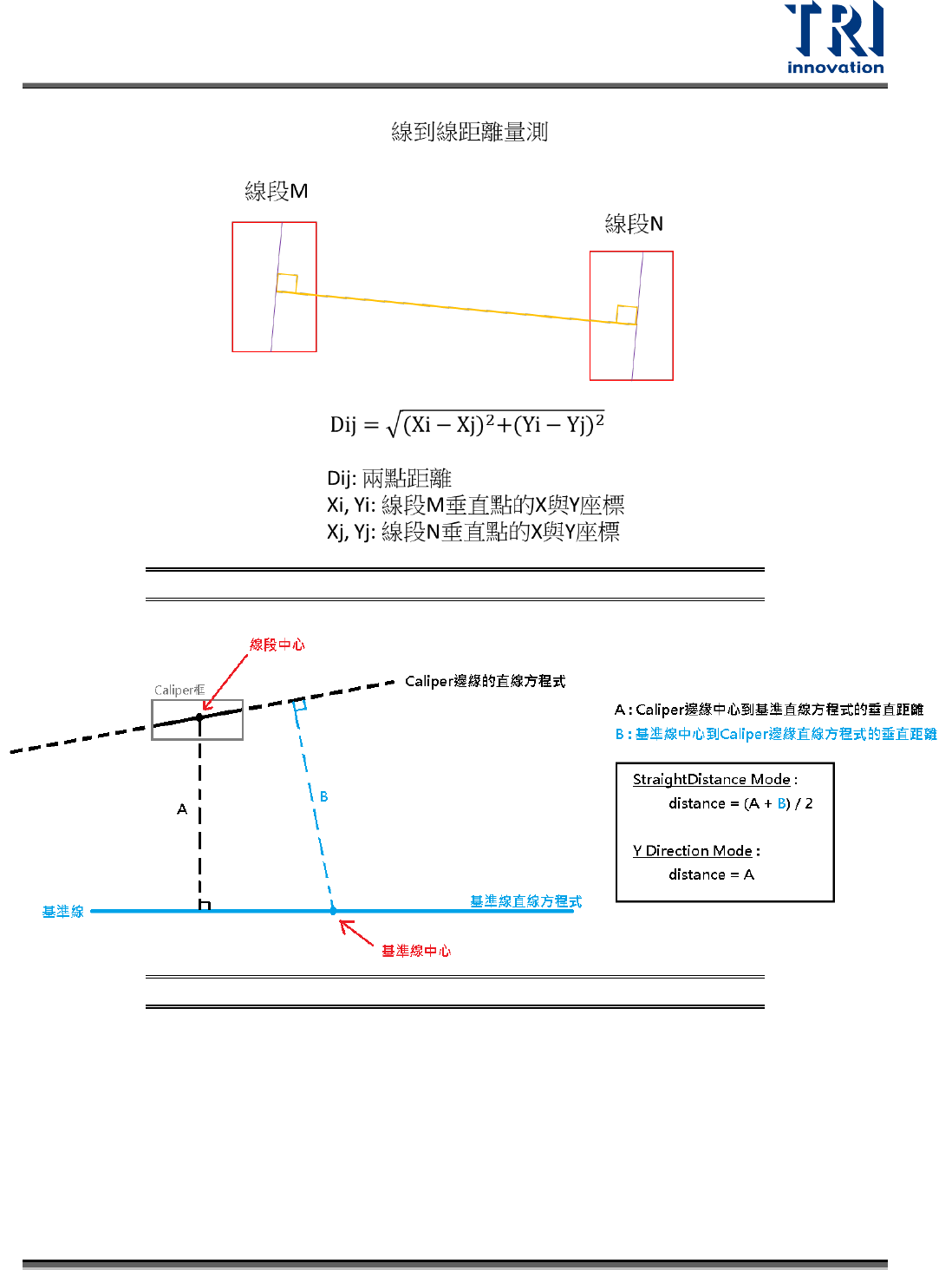

圖 500：線到線(平行兩線段)的距離量測計算方式
圖 501：線到線(不平行兩線段)的距離量測計算方式
