Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 316 圖 500 ：線到線 ( 平行 兩線段 ) 的 距離量測計 算方式 圖 501 ：線到線 ( 不平行兩線段 ) 的距離 量測計算 方式
Test Research, Inc.
TR7700QE User Guide–Software 315
圖 498：點到點的距離量測計算方式
圖 499：點到線的距離量測計算方式
Test Research, Inc.
TR7700QE User Guide–Software 316
圖 500：線到線(平行兩線段)的距離量測計算方式
圖 501：線到線(不平行兩線段)的距離量測計算方式
Test Research, Inc.
TR7700QE User Guide–Software 317
6.5.2 操作介面說明
6.5.2.1 共線性量測
− 原理
利用所選擇的所有元件中心位置來計算出一條直線方程式。計算時會找報出落在這條直線兩側並
且離這條直線最遠兩個元件間的距離。當量測距離小於設定值時，即為合格；當量測距離大於設
定值時，即為不合格。
− 使用方式

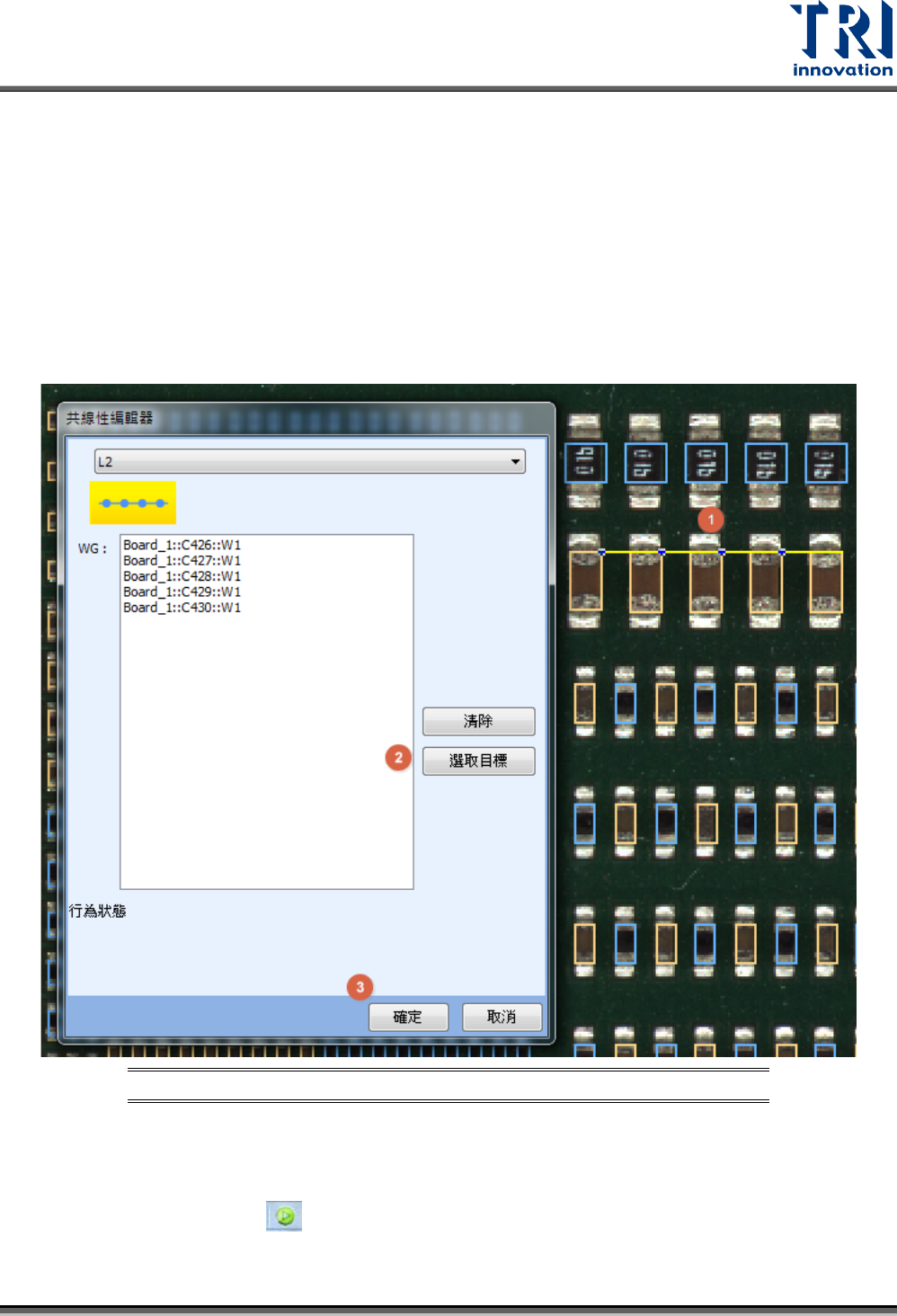

圖 502：距離量測 – 共線性量測設定步驟
步驟1. 在全圖模式上選擇多個元件。(使用 Ctrl 鍵進行多選)
步驟2. 點選[距離編輯器]中 WG 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟3. 選擇[確定]即會新增檢測共線性的的線。
步驟4. 按下測試( )，再點選新增的線可看到檢測的距離值。
