Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 11 步驟 1. 選擇頁籤。步驟 2. 在全圖中左鍵選擇一個元件的 CAD 方格後，拖曳到相對應的元件位置上。 ( 所選擇的元件 CAD 方格將顯示為青藍色 ) 圖 11 ：增加參考座標 – 步驟 1 步驟 3. 點選滑鼠左鍵兩下 CAD 方格，系統將從全圖模式切換到所選擇的元件原圖模式。

Test Research, Inc.

TR7700QE User Guide–Software 10

圖 10：掃描全圖功能介面

步驟2. 調整板寬，然後選擇進板。調整板寬的方式請參閱 6.1.2。

步驟3. 利用 XY移動平台區上的移動按鈕，將主畫面移至板子的右下角，然後按下

。

步驟4. 利用 XY移動平台區上的移動按鈕，將主畫面移至板子的左上角，然後按下

。

步驟5. 按下工具頁相關頁籤裡的來擷取整板的圖檔。

步驟6. 完成取圖動作後，檢測板畫面區會顯示出所擷取到的全板影像。

2.5 設定參考座標點

電路板長寬資訊區

電路板邊角資訊區

XY移動平台區

Test Research, Inc.

TR7700QE User Guide–Software 11

步驟1. 選擇頁籤。

步驟2. 在全圖中左鍵選擇一個元件的 CAD 方格後，拖曳到相對應的元件位置上。(所選擇的

元件 CAD 方格將顯示為青藍色)

圖 11：增加參考座標 – 步驟 1

步驟3. 點選滑鼠左鍵兩下 CAD 方格，系統將從全圖模式切換到所選擇的元件原圖模式。

Test Research, Inc.

TR7700QE User Guide–Software 12

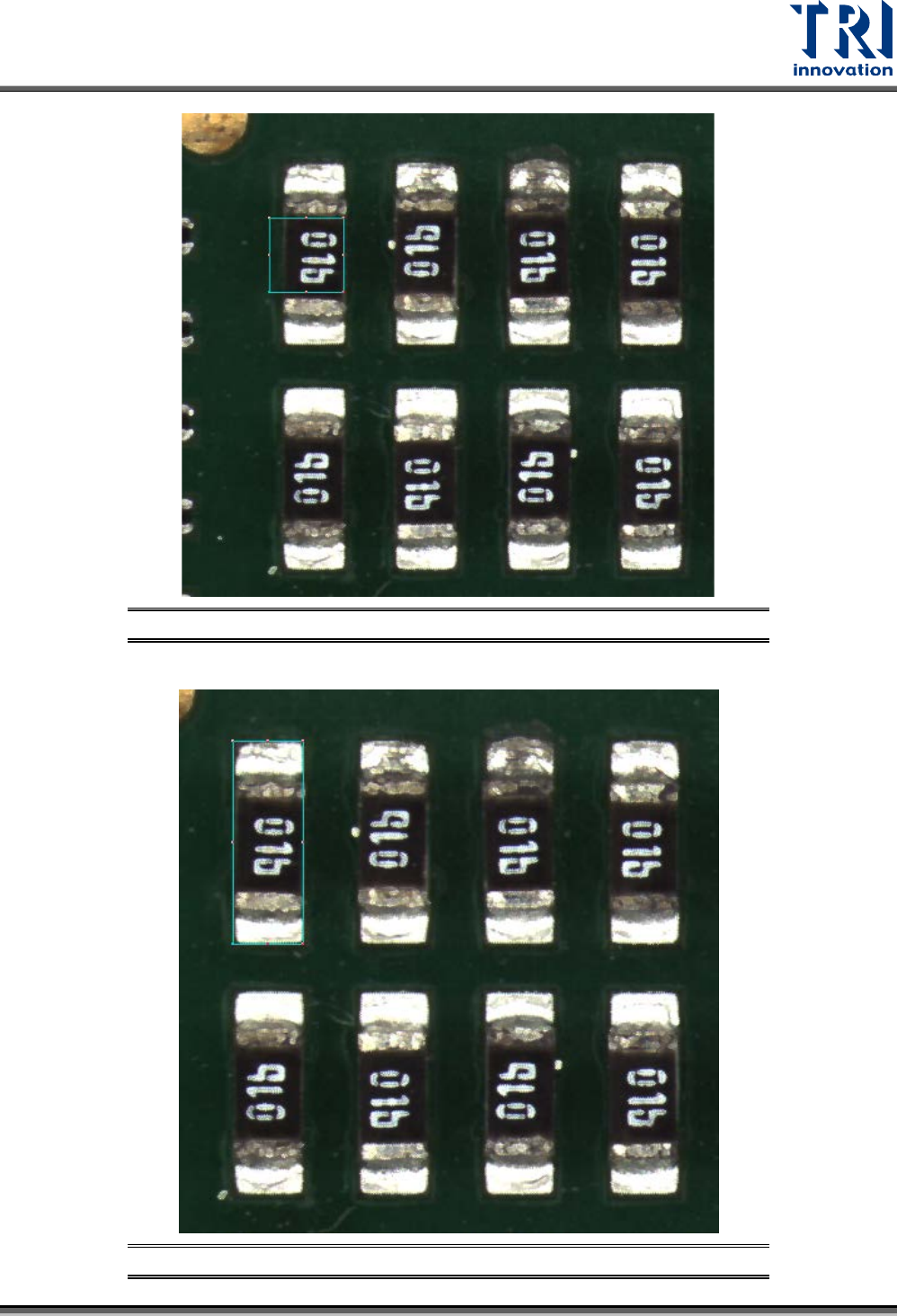

圖 12：增加參考座標 – 步驟 2

步驟4. 調整 CAD 方格大小至切齊元件焊盤邊緣。

圖 13：增加參考座標 – 步驟 3
