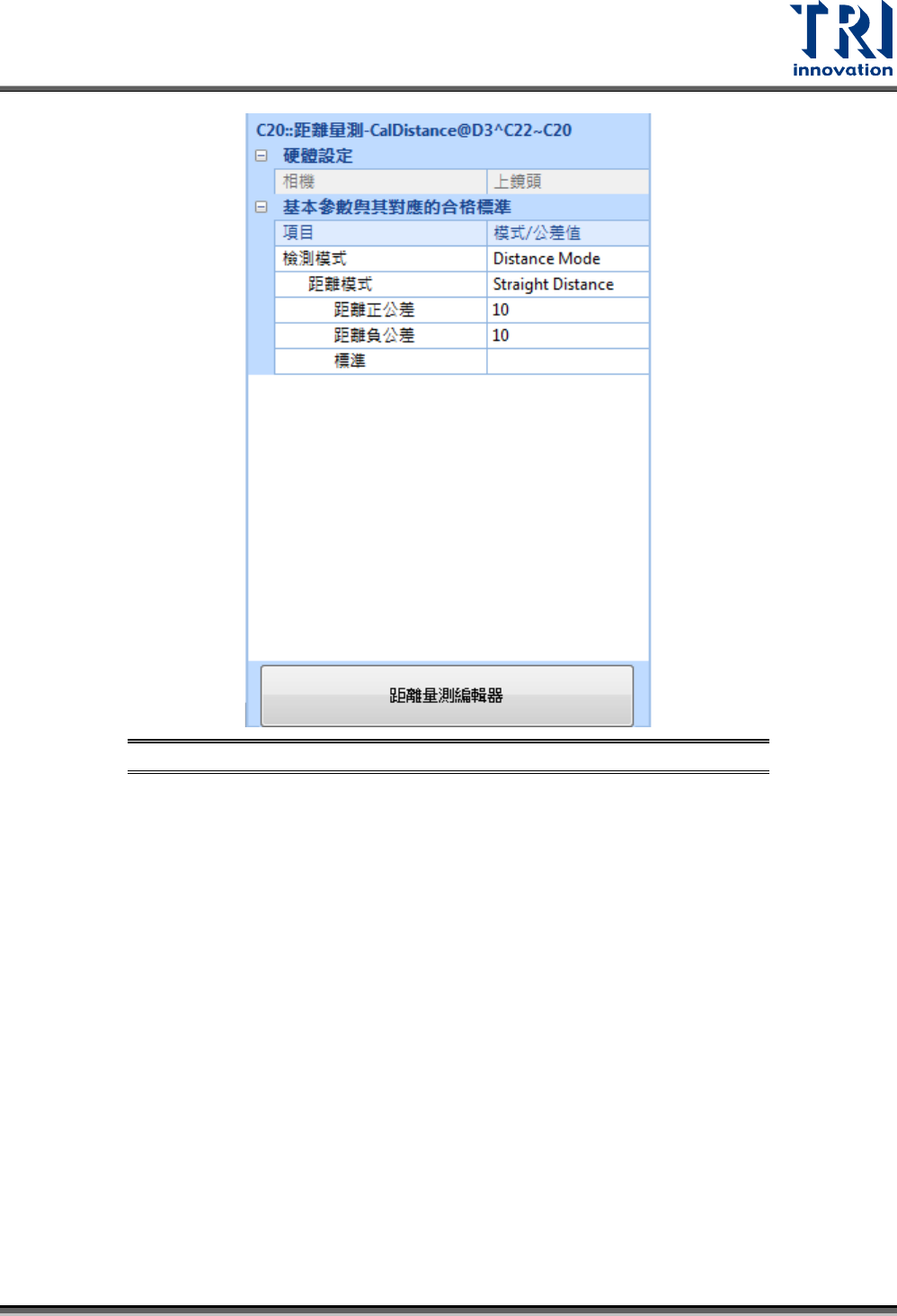

圖 517：距離量測參數說明
一般合格標準
檢測模式：選擇距離模式(Distance Mode)或角度模式(Angle Mode)。
當選擇距離模式：
• 距離模式：選擇要測量的方式。可選擇 X 方向(X direction)、Y 方向(Y direction)s、兩
個方向(Both direction)或者直線(Straight distance)。
• 距離正公差/負公差：設定與標準距離差異的允差。
• 標準：設定檢測線段的標準距離值。一般不需輸入，在檢測後系統會依據檢測框影像或
線中心的 CAD 座標，自行計算其距離值作為標準。
當選擇角度模式：
• 允差：設定與標準角度差異的允差。
• 兩線標準夾角：設定檢測框間所產生兩線段夾角的標準值。一般不需輸入，在檢測後系
統會依據檢測框影像或線中心的 CAD 座標，自行計算其角度值作為標準。
6.6 診斷功能
6.6.1 介面說明
Test Research, Inc.
TR7700QE User Guide–Software 327
在主程式上方頁籤面板選單裡選擇[系統]>[安全檢查]後，會進入到診斷功能視窗。其主要包含三
個部分：診斷功能頁籤、功能測試區和狀態顯示區，如下圖所示。另外，每個項目都有其相對應
的檢測按鈕( )，按下後即會進行相對應的功能診斷。接下來章節將依照頁籤的順序(由
上至下)進行各項目的說明。

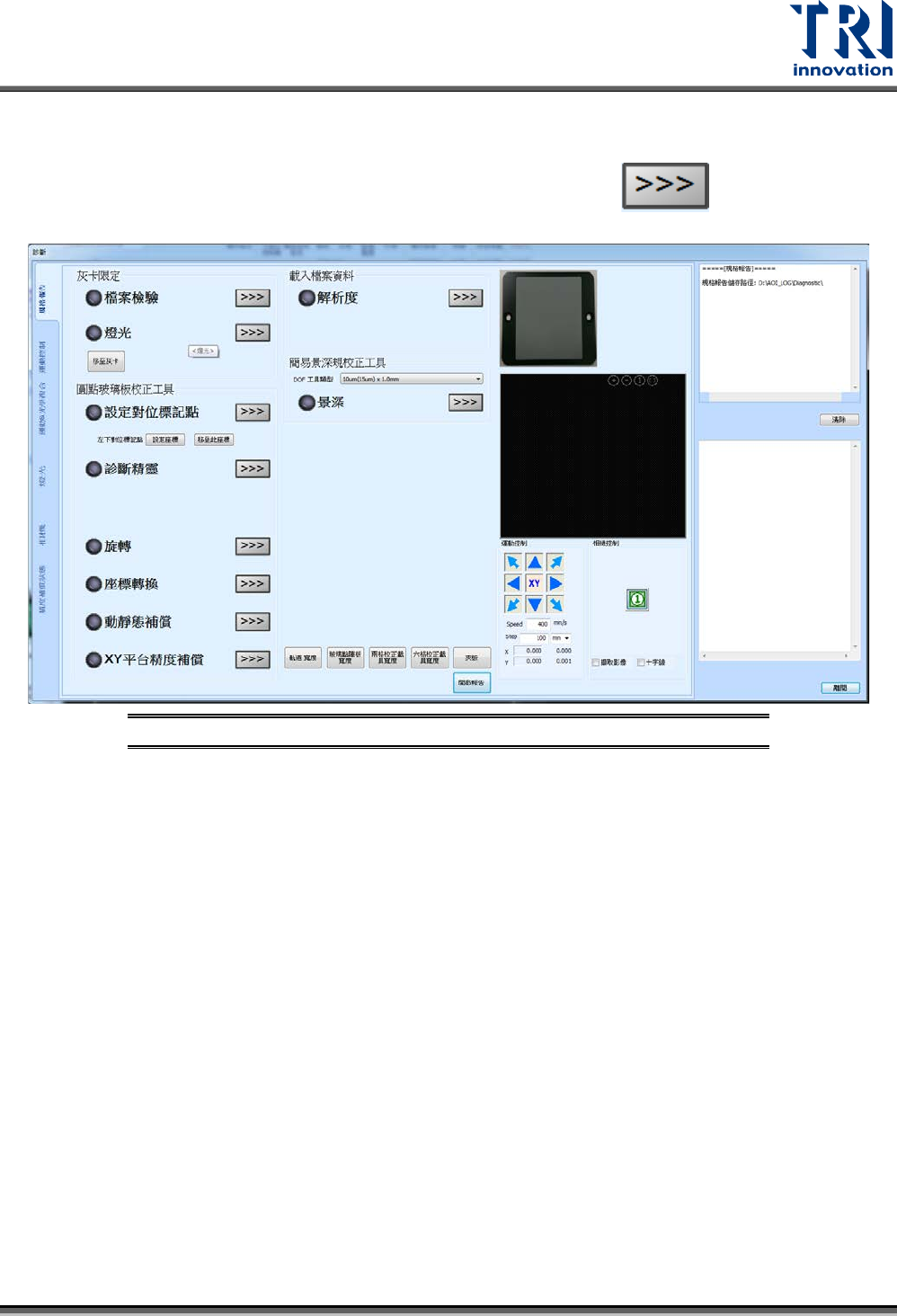

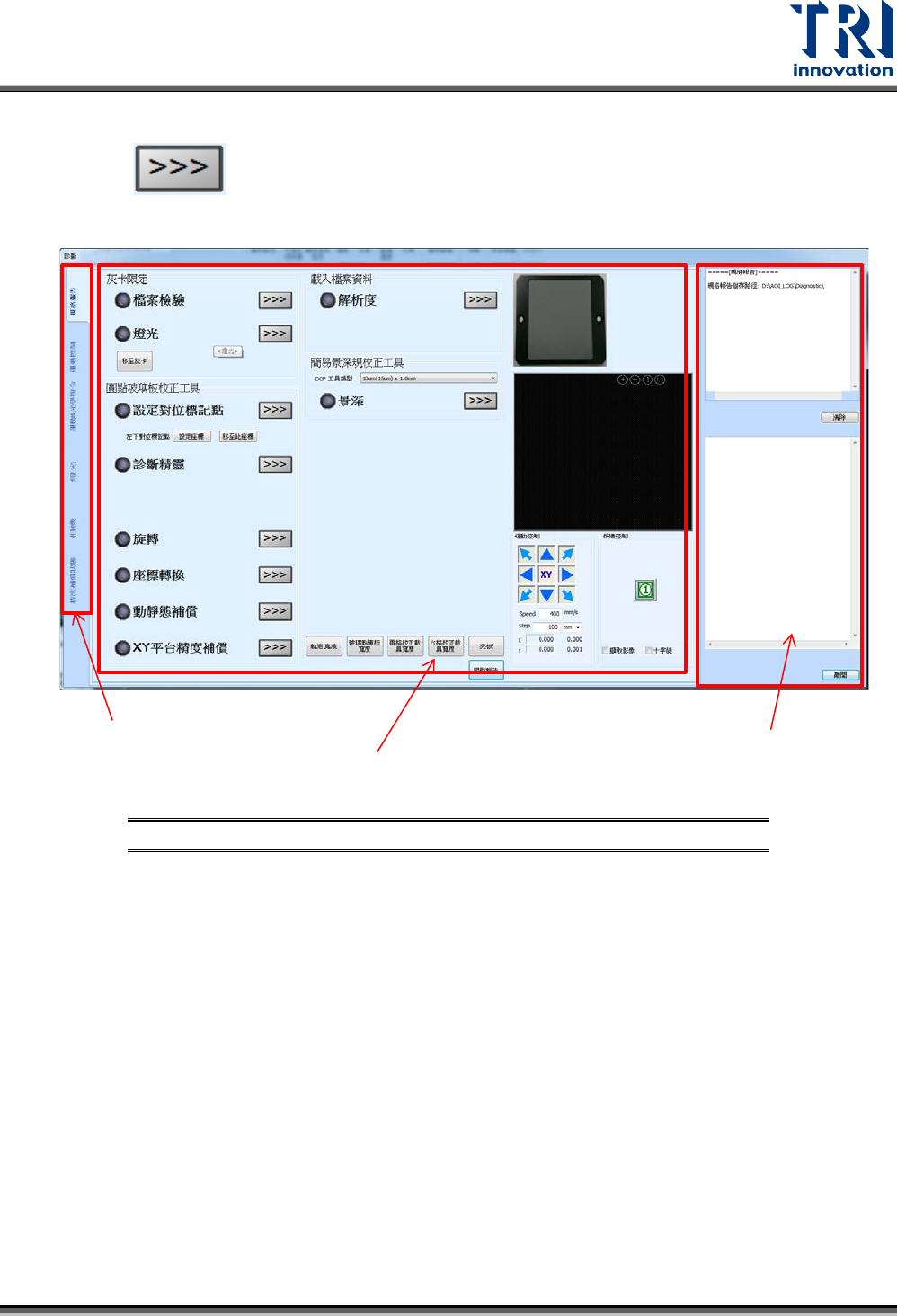

圖 518：診斷功能視窗
診斷功能頁籤
功能測試區
狀態顯示區
Test Research, Inc.
TR7700QE User Guide–Software 328
6.6.2 規格報告(Spec Report)
本頁籤主要是在產生機台規格相關的資訊。按下所要測試項目後方的 後，即可產生相對
應的規格資訊。
圖 519：規格報告頁籤
