6.6.7 精度補償狀態(Precision Compensation)
此頁籤提供 XY 平台的補償功能診斷。使用此功能需搭配 150mm*150mm的玻璃板先行校正。
圖 524：精度補償狀態頁籤
流程診斷區
鏡頭移動控制區
影像顯示區
Test Research, Inc.
TR7700QE User Guide–Software 335
介面的右上方有一排功能圖示按鈕，下列將說明其功能。

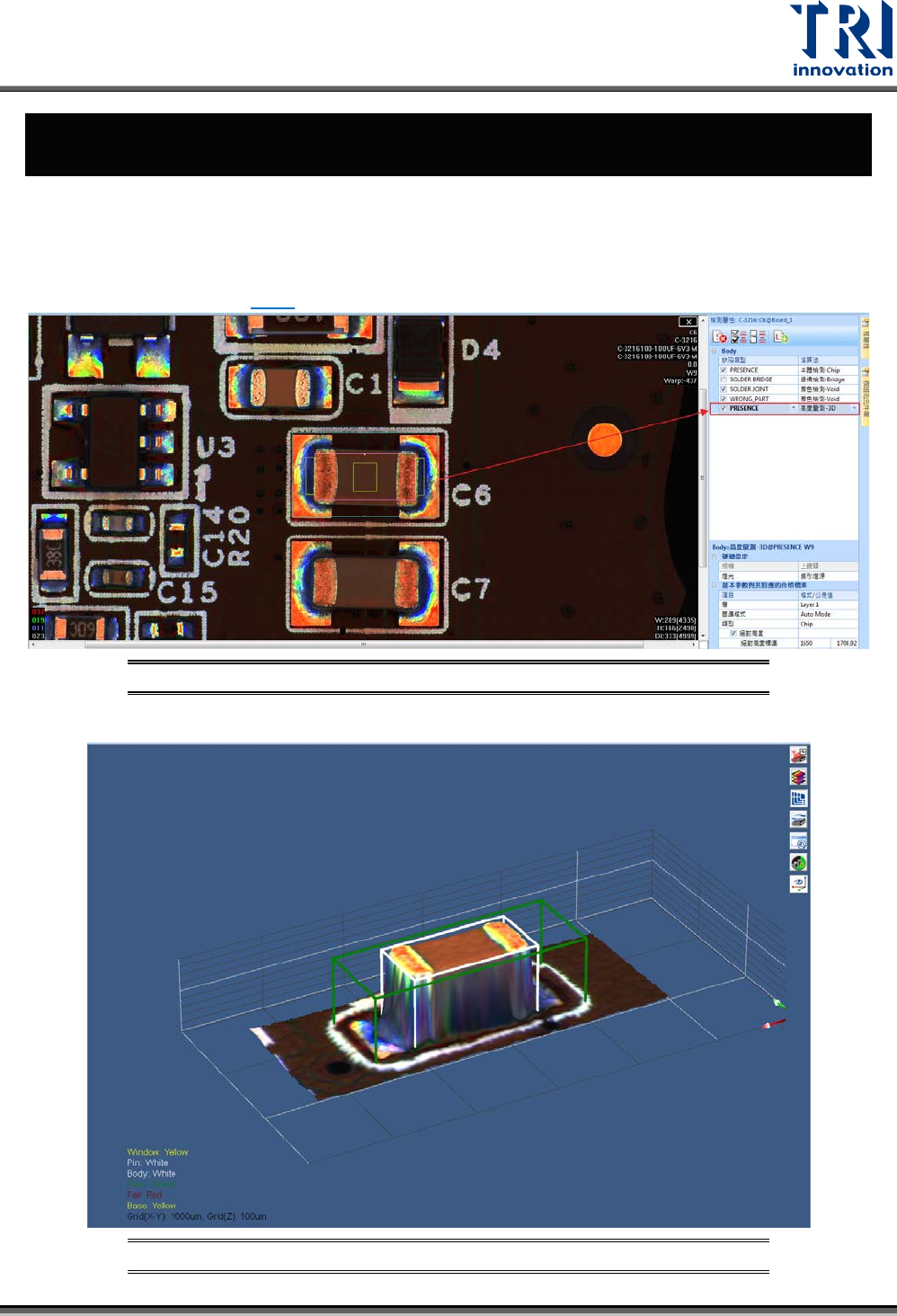

(剖面圖)：顯示橫切面的高度剖面圖，如下圖所示。使用者可以用滑鼠拖曳圖球點來變更欲
檢測的位置。
圖 527：3D 模組高度剖面圖功能
(假色)：以色彩來呈現元件高度的分布圖，如下圖所示。
