介面的右上方有一排功能圖示按鈕，下列將說明其功能。
(剖面圖)：顯示橫切面的高度剖面圖，如下圖所示。使用者可以用滑鼠拖曳圖球點來變更欲
檢測的位置。

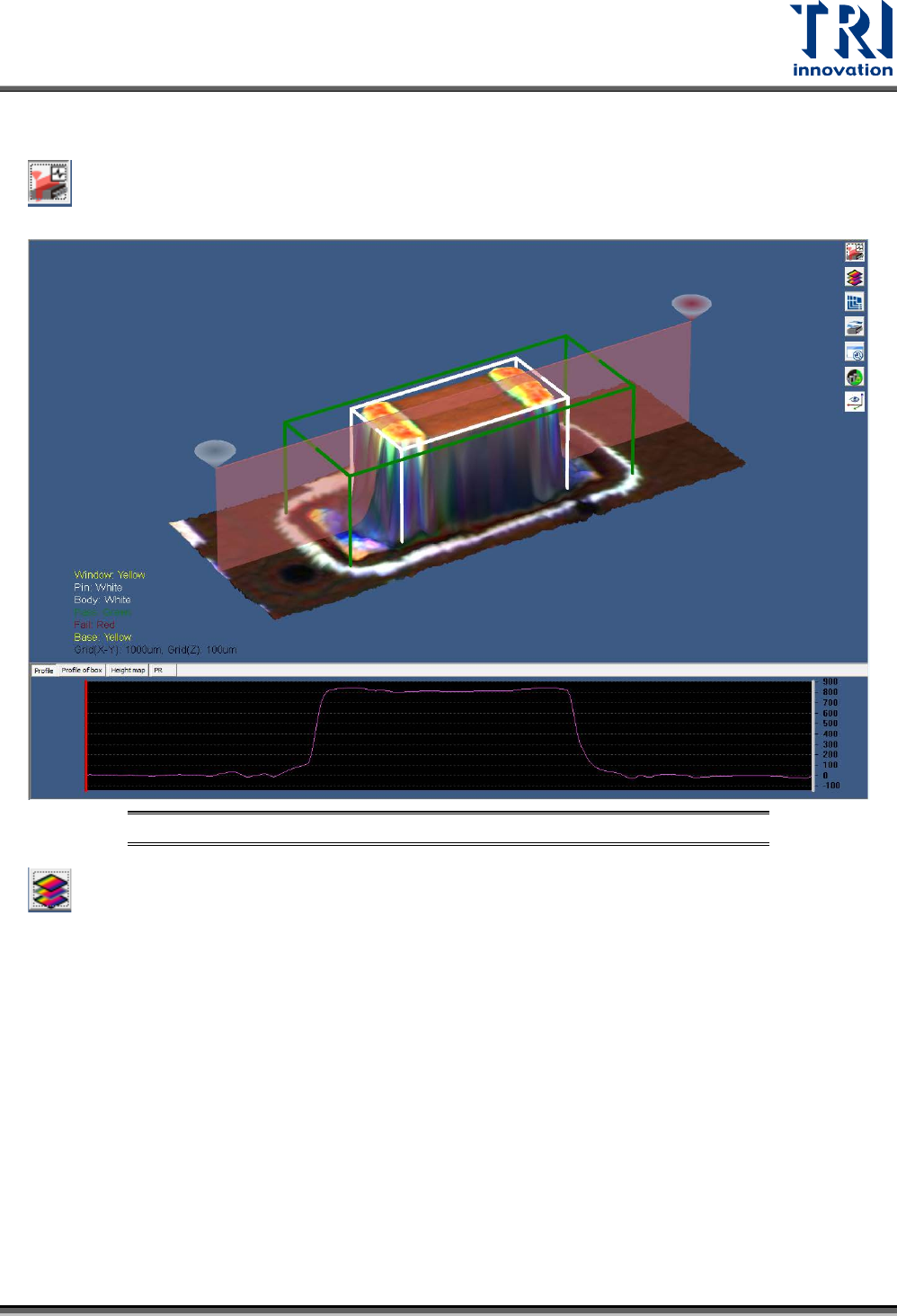

圖 527：3D 模組高度剖面圖功能
(假色)：以色彩來呈現元件高度的分布圖，如下圖所示。
Test Research, Inc.
TR7700QE User Guide–Software 336

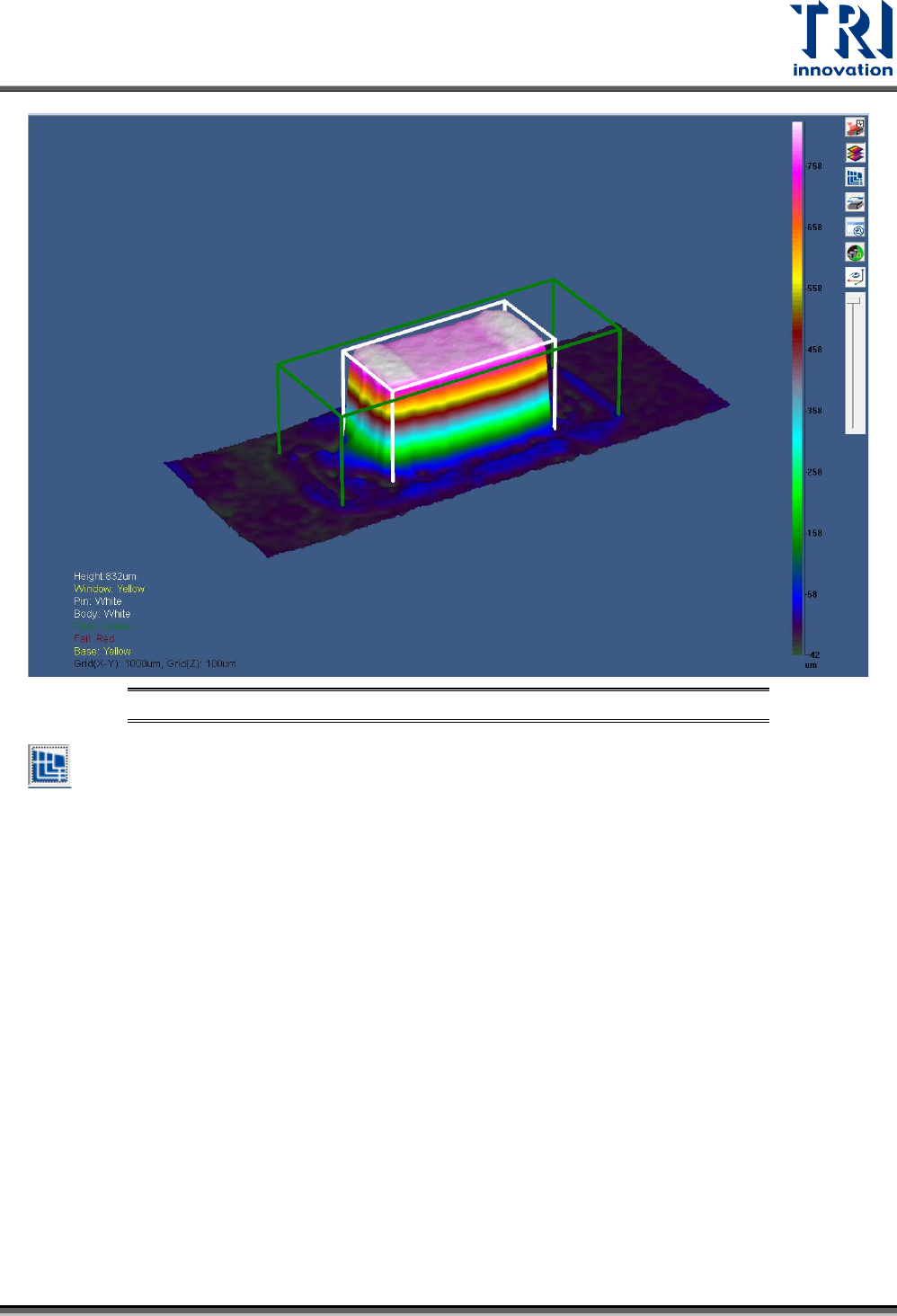

圖 528：3D 模組高度色彩分佈功能
(網格)：顯示出三個方向的軸線。
Test Research, Inc.
TR7700QE User Guide–Software 337
圖 529：3D 模組格線與三軸開啟功能
(自動旋轉)：自動旋轉 3D 模組進行展示。
(配置)：進入 3D 輪廓檢測視窗設定畫面，如下圖所示。
