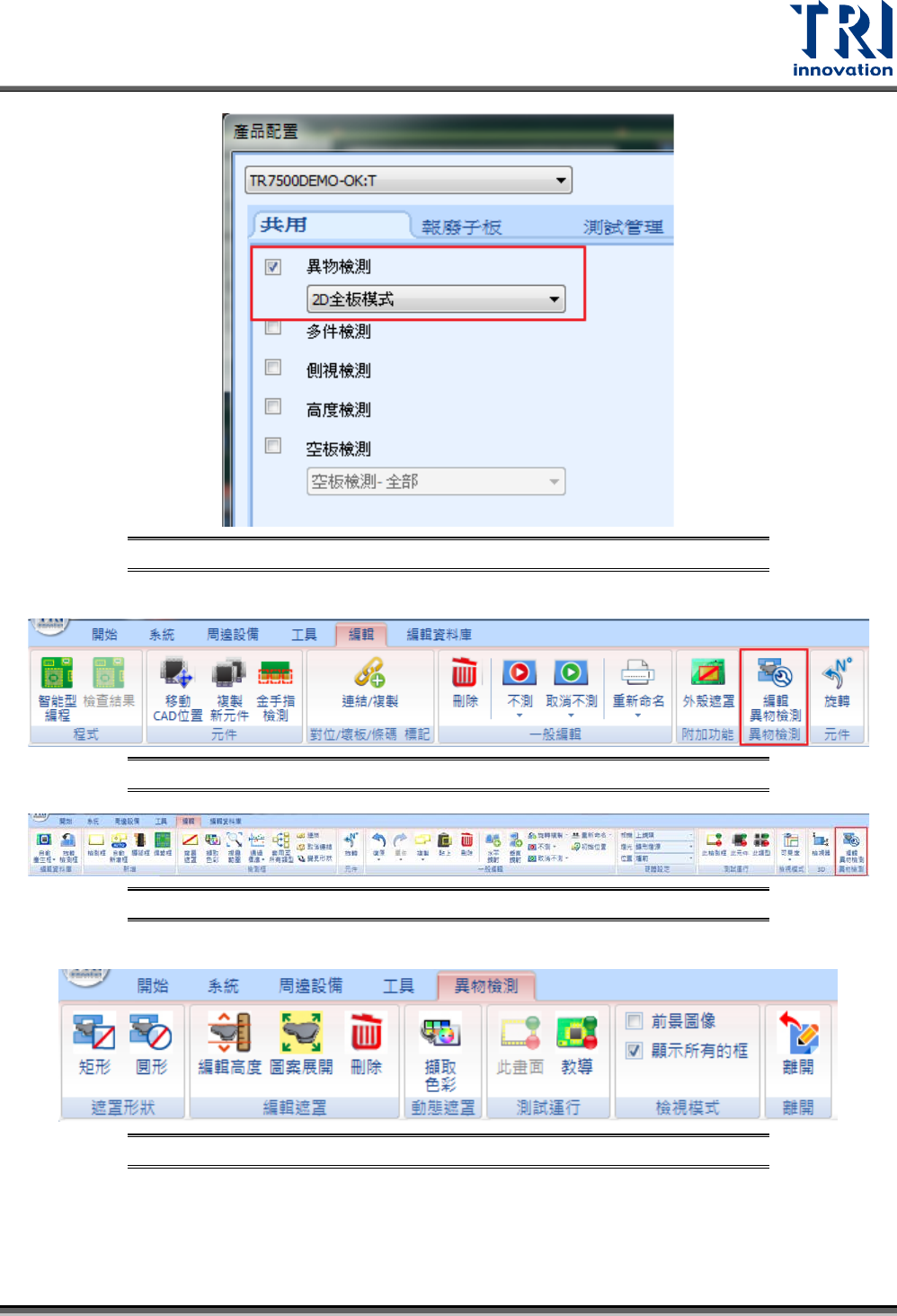

圖 534：產品配置 – 啟用異物檢測功能
步驟5. 選擇全圖模式或原圖模式中[編輯]頁籤的 “編輯異物檢測”。
圖 535：全圖模式 – 編輯異物檢測
圖 536：原圖模式 – 編輯異物檢測
步驟6. 系統會自動切換到異物檢測頁籤，如下圖所示。使用者可以利用這個頁籤進行相關編輯。
圖 537：異物檢測頁籤
遮罩形狀
• 矩形：新增矩形遮罩。
• 圓形：新增圓形遮罩。
Test Research, Inc.
TR7700QE User Guide–Software 342
編輯遮罩
• 編輯高度：設定進行遮罩的高度。
• 圖案展開：會依照所選擇的遮罩影像，自動在其他相似影像的位置新增遮罩。
• 刪除：刪除新增的遮罩。
動態遮罩
• 擷取色彩：使用色彩空間擷取要做為遮罩區域的顏色。
測試運行
• 此畫面：當下原圖影像畫面的測試。
• 教導：進行教導圖檔的測試。
檢測模式
• 前景圖像：顯示教導用的原始圖檔。
• 顯示所有的框：顯示所有的檢測框。
離開
• 離開異物檢測功能設定。
步驟7. 按下 ，系統會自動儲存將作為教導用的圖檔。
步驟8. 回到[開始]>[流程配置]>[一般設定]中取消勾選 “異物檢測教導模式” 並將模式變更回“連線
模式”。
步驟9. 按下 進行檢測，當有異物落在檢測電路板時，會顯示出異物位置並標示為缺陷。
Test Research, Inc.
TR7700QE User Guide–Software 343
8.2 Laser3D 框自動學習功能
用途：利用系統自動設定 Laser 3D 框的 PR 值與 Nominal Height 值。系統會藉由掃描一次
全板，統計相同類型元件的資料，由此計算出 PR 值與 Nominal Height 值。
備註：掃描全板之前，必須先將 Laser3D 框建立在所需的元件位置上。
操作流程：
步驟1. 在主程式畫面選擇[開始]>[流程配置]。
步驟2. 勾選 3D 標準值測式模式，並在名稱命名為 Auto Learn 後，按下[OK]。
步驟3. 在主畫面檢測流程選擇剛剛設定的 Auto Learn 後，按下 。
步驟4. 掃描完成後，系統會自動將學習結果填入 Laser3D 框中。
