Test Research, Inc.
TR7700QE User Guide–Software 343
8.2 Laser3D 框自動學習功能
用途：利用系統自動設定 Laser 3D 框的 PR 值與 Nominal Height 值。系統會藉由掃描一次
全板，統計相同類型元件的資料，由此計算出 PR 值與 Nominal Height 值。
備註：掃描全板之前，必須先將 Laser3D 框建立在所需的元件位置上。
操作流程：
步驟1. 在主程式畫面選擇[開始]>[流程配置]。
步驟2. 勾選 3D 標準值測式模式，並在名稱命名為 Auto Learn 後，按下[OK]。
步驟3. 在主畫面檢測流程選擇剛剛設定的 Auto Learn 後，按下 。
步驟4. 掃描完成後，系統會自動將學習結果填入 Laser3D 框中。
Test Research, Inc.
TR7700QE User Guide–Software 344
8.3 多件檢測
用途：用來檢查在 SMT 製程中不須上件的位置是否有多上件的問題。
備註：此功能的檢測速度比異物檢測功能還要快速。此外，當開啟功能時，會影響資料庫設
定。
操作流程：
步驟1. 在原圖模式下，選擇要測試多件的元件檢測框 。
步驟2. 在框屬性取消勾選[上件]。此範例以 3D 高度來測試多件。

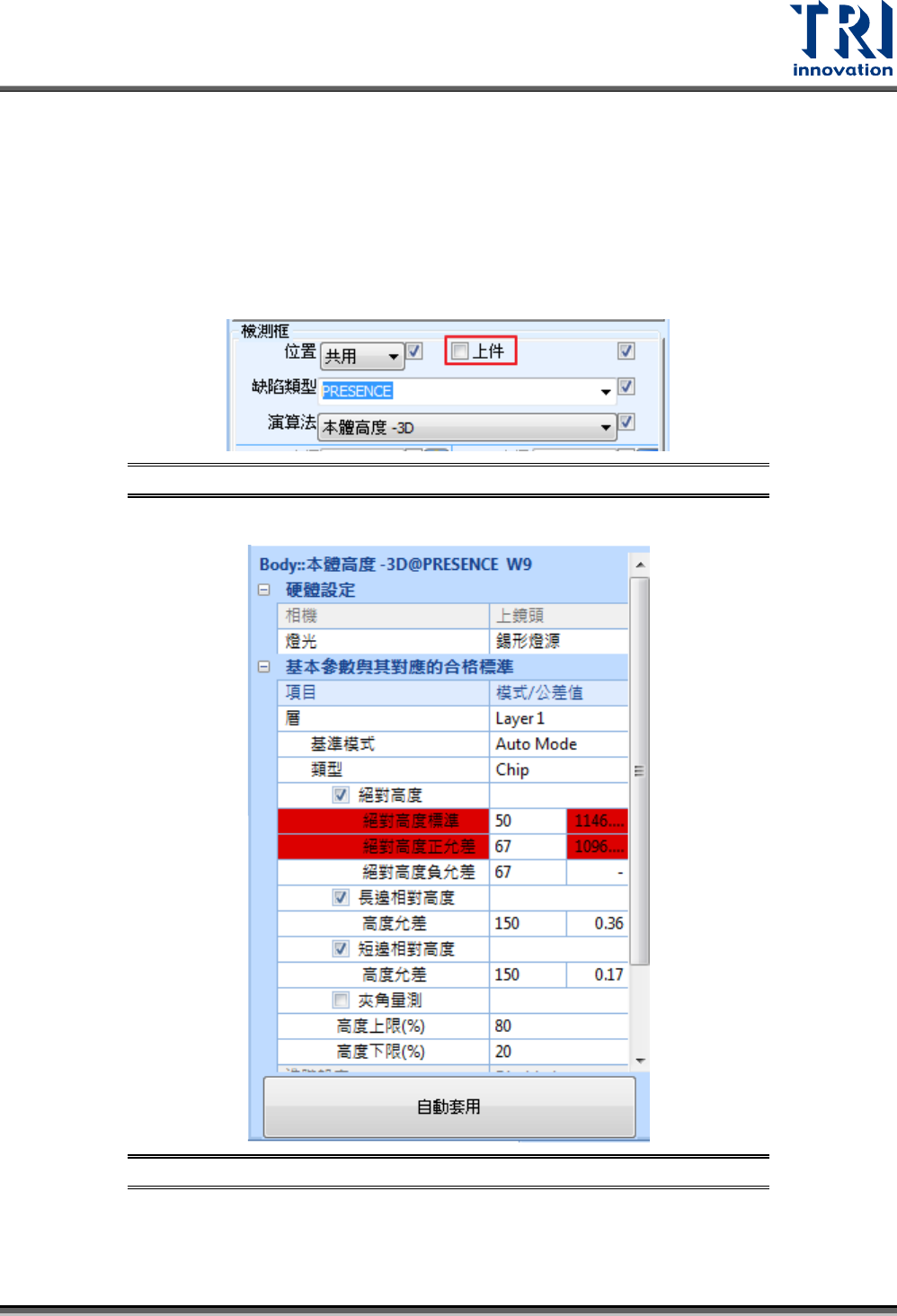

圖 538：取消勾選[上件]功能
步驟3. 將絕對高度設定為沒有元件的高度，使檢測框檢測結果為不良。
圖 539：設定絕對高度為無元件的高度值
步驟4. 選擇[開始]>[產品配置]，並勾選 “多件檢測”功能。
Test Research, Inc.
TR7700QE User Guide–Software 345
圖 540：勾選多件檢測功能
步驟5. 按下[測試]。
