圖 543：啟動[解碼失敗替代影像]功能
步驟4. 在主程式[開始]>[流程配置]>[一般設定]>[當條碼讀取失敗時允許手動輸入]。
步驟5. 在主程式[開始]>[流程配置]>[流程設定]>[讀取軟體條碼]。
步驟6. 當 2D 條碼失敗時，會自動以次要檢測框的文字取代，如下圖所示。
圖 544：解碼失敗時次要檢測框影像替代畫面
Test Research, Inc.
TR7700QE User Guide–Software 348
8.5 混料測試功能
用途：當客戶端某元件類型常換料時，可以透過此功能將常換料的元件類型設定屬於多個類
型(Type)，在往後檢測時會進行這些類型的檢測，而減少誤判。
操作流程：
步驟1. 在原圖模式下，點選常換料的元件類型後，開啟[框屬性]後，按下類型右方的 按鈕。

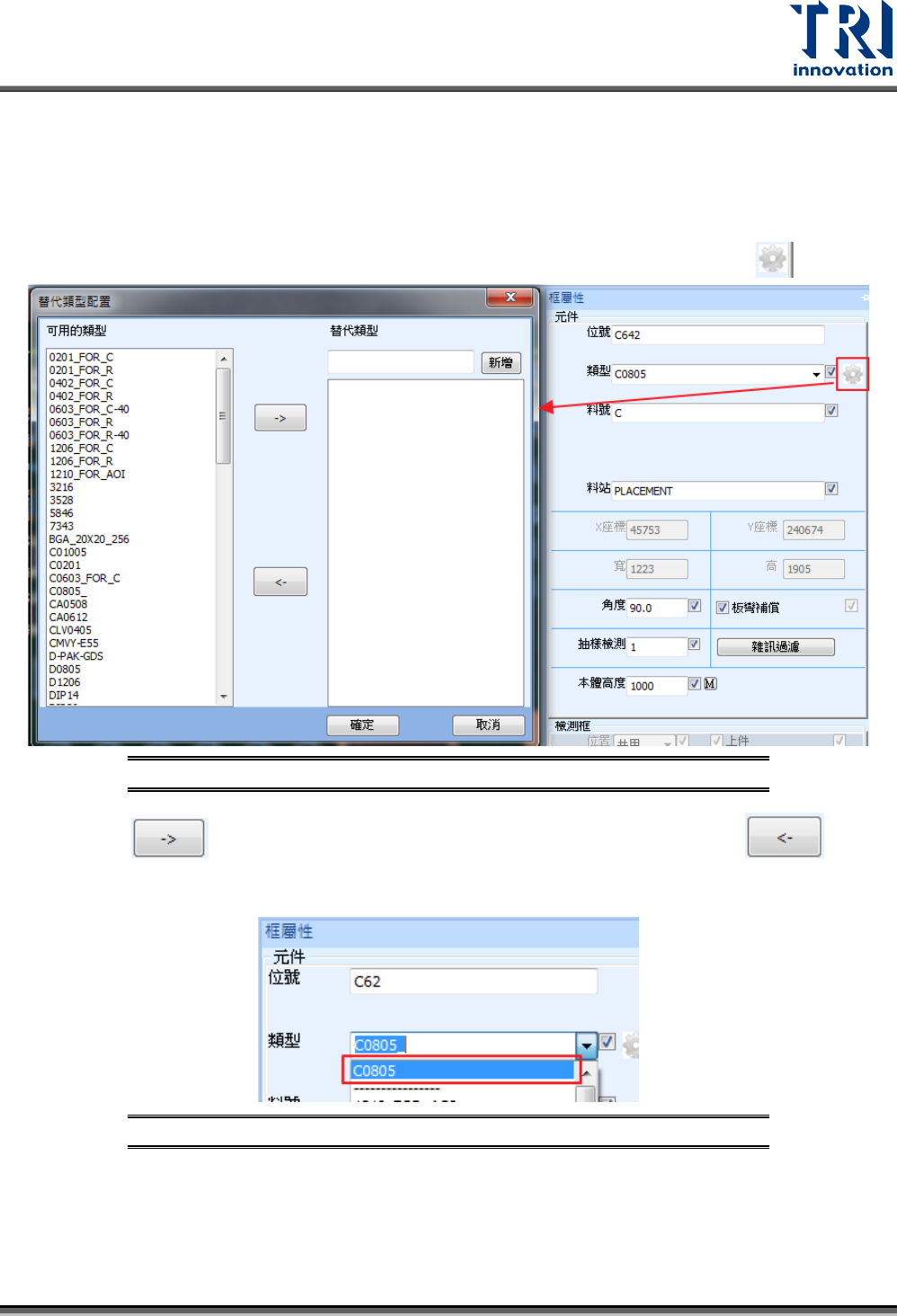

圖 545：開啟替代類型配置視窗
步驟2. 利用 來新增已選擇的元件類型從[可用的類型]到[替代類型]或者利用 來移
除已選擇元件類型[替代類型]，然後按下[確定]。
步驟3. 設定完成後，該元件類型的下拉視窗會在虛線上方標示已新增的替代類型。
圖 546：新增的元件種類
步驟4. 在檢測元件類型、FOV影像或者實際檢測時，將會自動成指定的元件類型檢測。
Test Research, Inc.
TR7700QE User Guide–Software 349
8.6 兩段式進板(Two Stage)功能
用途：當客戶的電路板尺寸長度超過機台能檢測的最大範圍時，可將整塊電路板影像分割為
兩部分進行檢測。系統會依據進板時的停板位置自動切換相對應的專案。目前此功能皆可支
援感應器(sensor)與智慧型進板(IACS)的停板方式。
操作流程：
步驟1. 開啟 C:\AOI\LocalParameter 資料夾底下的 System.ini，並設定參數[TwoStage] Enable=1。
步驟2. 在載入 CAD(*.aoi)時，必須選擇先製作的部分是右半部(Right)或者左半部(Left)的專案。
一般左進的機台，會先製作右半部的專案。
圖 547：兩段式進板 – 載入 CAD 檔案設定
步驟3. 在掃描完電路板大圖後，進行一般專案編輯流程(多連板展開、參考作標定位、製作對位
作標與元件資料庫編輯)。
