Test Research, Inc.
TR7700QE User Guide–Software 349
8.6 兩段式進板(Two Stage)功能
用途：當客戶的電路板尺寸長度超過機台能檢測的最大範圍時，可將整塊電路板影像分割為
兩部分進行檢測。系統會依據進板時的停板位置自動切換相對應的專案。目前此功能皆可支
援感應器(sensor)與智慧型進板(IACS)的停板方式。
操作流程：
步驟1. 開啟 C:\AOI\LocalParameter 資料夾底下的 System.ini，並設定參數[TwoStage] Enable=1。
步驟2. 在載入 CAD(*.aoi)時，必須選擇先製作的部分是右半部(Right)或者左半部(Left)的專案。
一般左進的機台，會先製作右半部的專案。

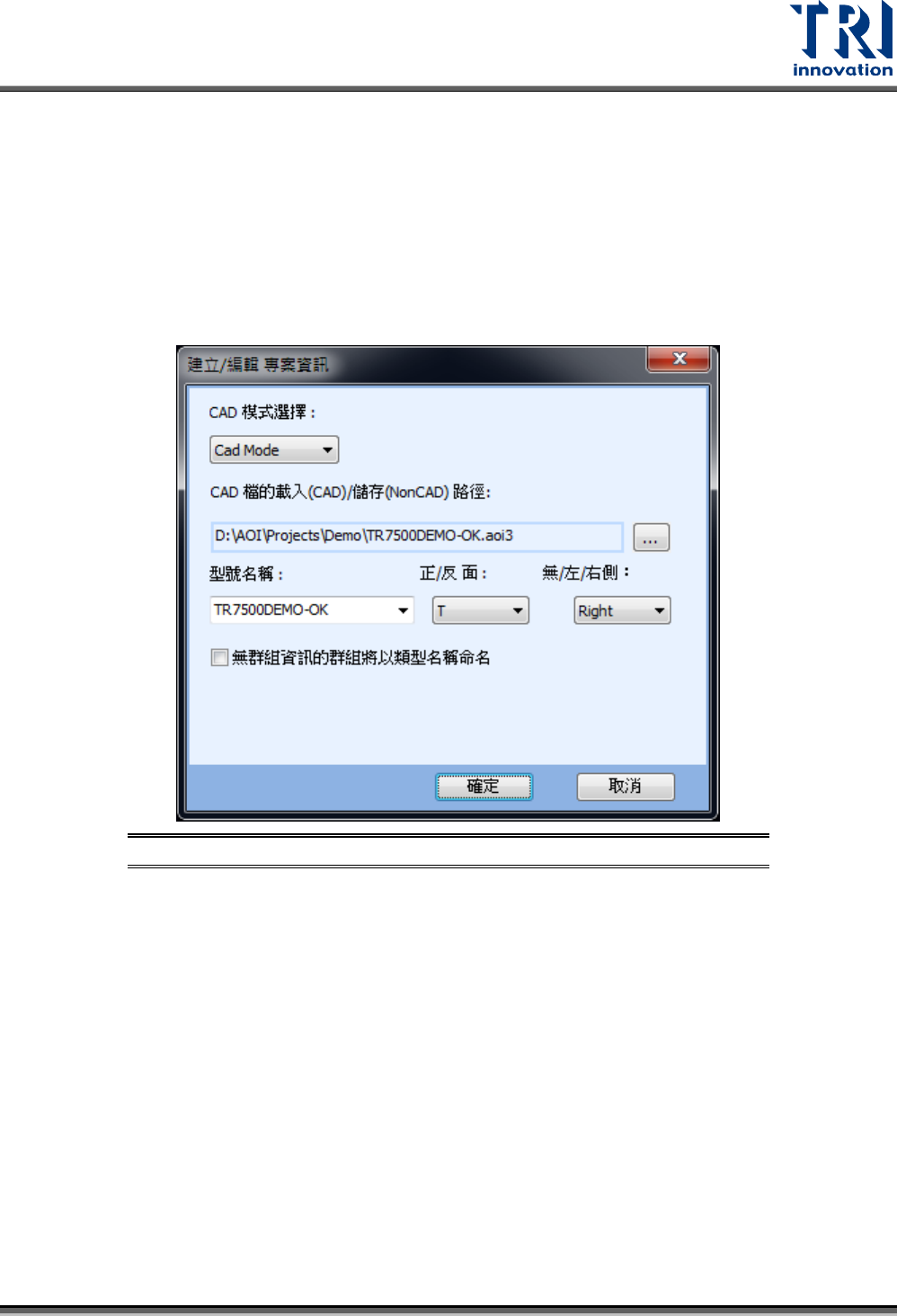

圖 547：兩段式進板 – 載入 CAD 檔案設定
步驟3. 在掃描完電路板大圖後，進行一般專案編輯流程(多連板展開、參考作標定位、製作對位
作標與元件資料庫編輯)。
Test Research, Inc.
TR7700QE User Guide–Software 350
圖 548：兩段式進板 – 完成專案編輯
步驟4. 在[對位]頁籤下選擇[分拆專案] 。
圖 549：使用分拆專案功能
步驟5. 移動分割線到影像的邊界位置，並按下[設定完成]來製作第一個專案的檢測範圍。
Test Research, Inc.
TR7700QE User Guide–Software 351
圖 550：利用分割線切割檔案
步驟6. 分割完成後，系統會自動產生另外一部分的專案(*.prc)在預設的資料夾中(預設為原資料夾
名稱加上_L)。
圖 551：設定另一個專案的儲存路徑
步驟7. 儲存當下專案後，再開啟分割後的另外一部分專案。
