Test Research, Inc.
TR7700QE User Guide–Software 14
2.6 載入 CAD 檔
製作專案的第一步是載入 CAD 檔。這個步驟的目的在於告知系統所要檢測的電路板包含哪些元
件，以及這些元件的相關資訊。在載入 CAD 檔之前，建議使用者先使用可是使用文件軟體(例如：
Notpad、WordPad 或 Word)來開啟，並確認其格式是否正確符合 TRAOI 所使用。正常的 CAD
格式應該包含位號、X 與 Y 座標、角度、正反面以及封裝類型…等，如下圖所示。

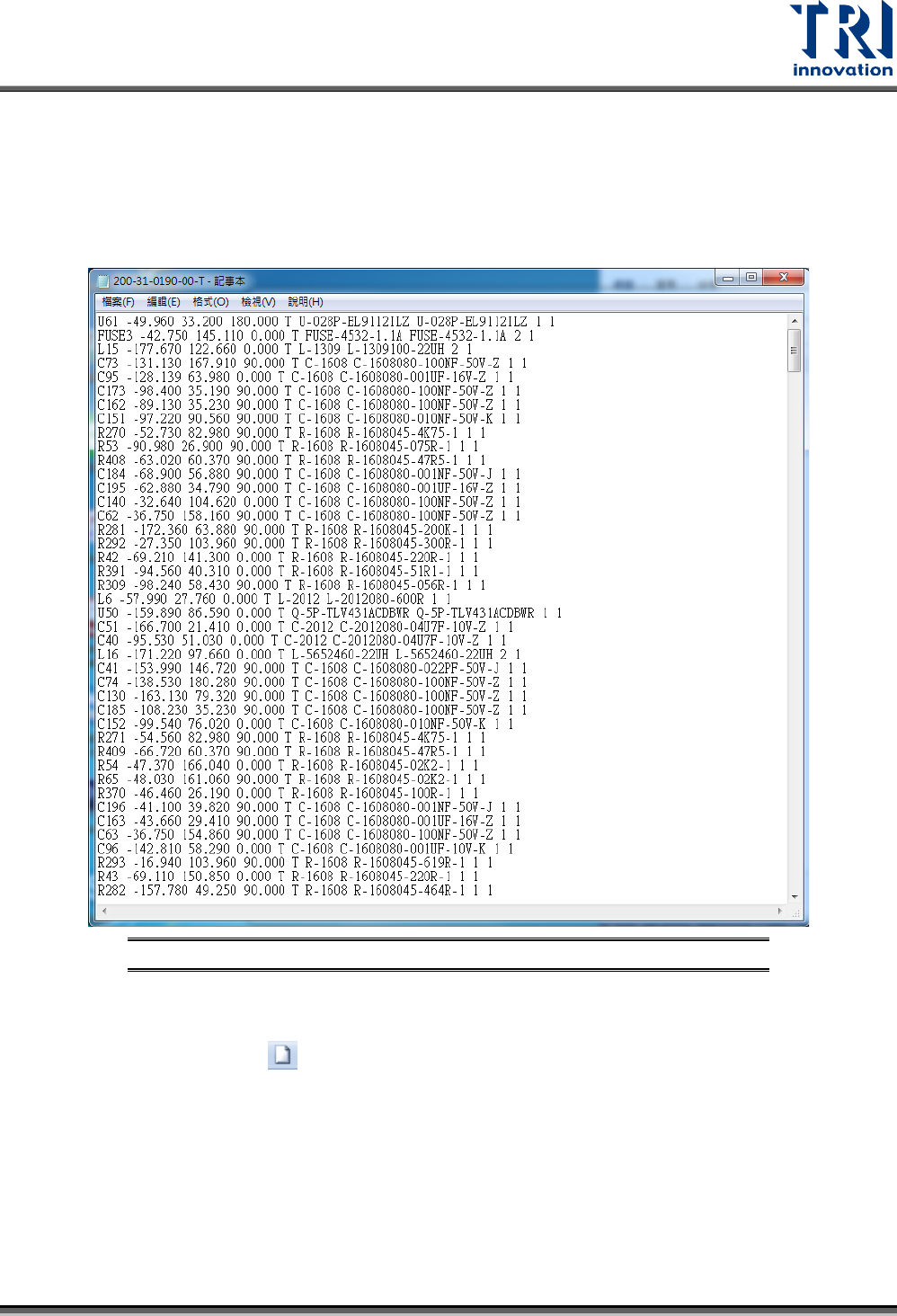

圖 16：CAD 格式
使用步驟：
步驟1. 在快捷工具列點選 或者點選 TRI 按鈕後選擇 “開新檔案”。
Test Research, Inc.
TR7700QE User Guide–Software 15
圖 17：載入 CAD 檔 – 步驟 1
步驟2. 點下去之後，會出現如下圖的選擇視窗，詢問要使用教程模式或者工程師模式。教程模
式是給初學者工程師使用的簡易介面，使用者可以根據面板標籤頁中的引導一步一步的
完成專案製作。
工程師模式是設計給對專案編輯較為熟悉的的工程師所使用，其操作的
步驟與教程模式實際上是相同的，主要的差異是在專案編輯過程中比較有彈性，且可以
使用一些特殊設定。以下的流程將以工程師模式進行說明，教程模式的詳細說明請參
閱
2.9。
圖 18：載入 CAD 檔 – 步驟 2
步驟3. 在有 CAD 檔的情況下，選擇“Cad Mode”，然後再選擇 CAD 檔的所在位置，並且設定型
號名稱與選擇正反面後，按下“確定”。
備註 1：型號名稱預設為 aoi 檔案的名稱，使用者可以在欄位中自行更改。
