Test Research, Inc.
TR7700QE User Guide–Software 356

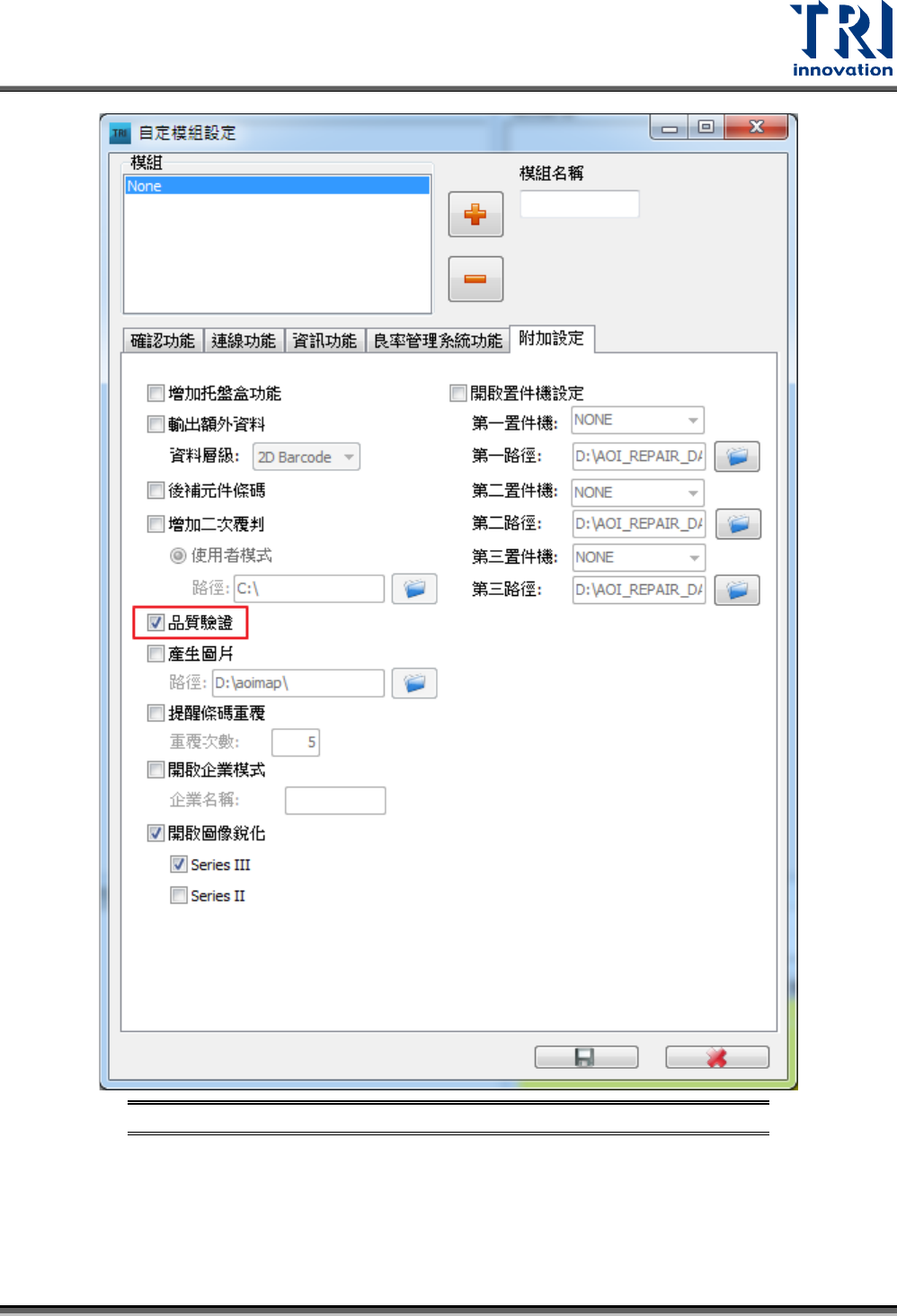

圖 558：品質驗證功能 – 勾選維修站輸出品質驗證功能
步驟5. 經過維修站覆判後，會將資訊傳送到 AOI 主機，AOI 主機會依據維修站覆判的結果，將元
件影像進行分類並儲存到步驟 1 所指定的位置。
步驟6. 在 AOI 主程式原圖模式下，選擇[編輯]，並按下[品質驗證]，系統會跳出目前的檢測數量與
進度，如下圖所示。
Test Research, Inc.
TR7700QE User Guide–Software 357

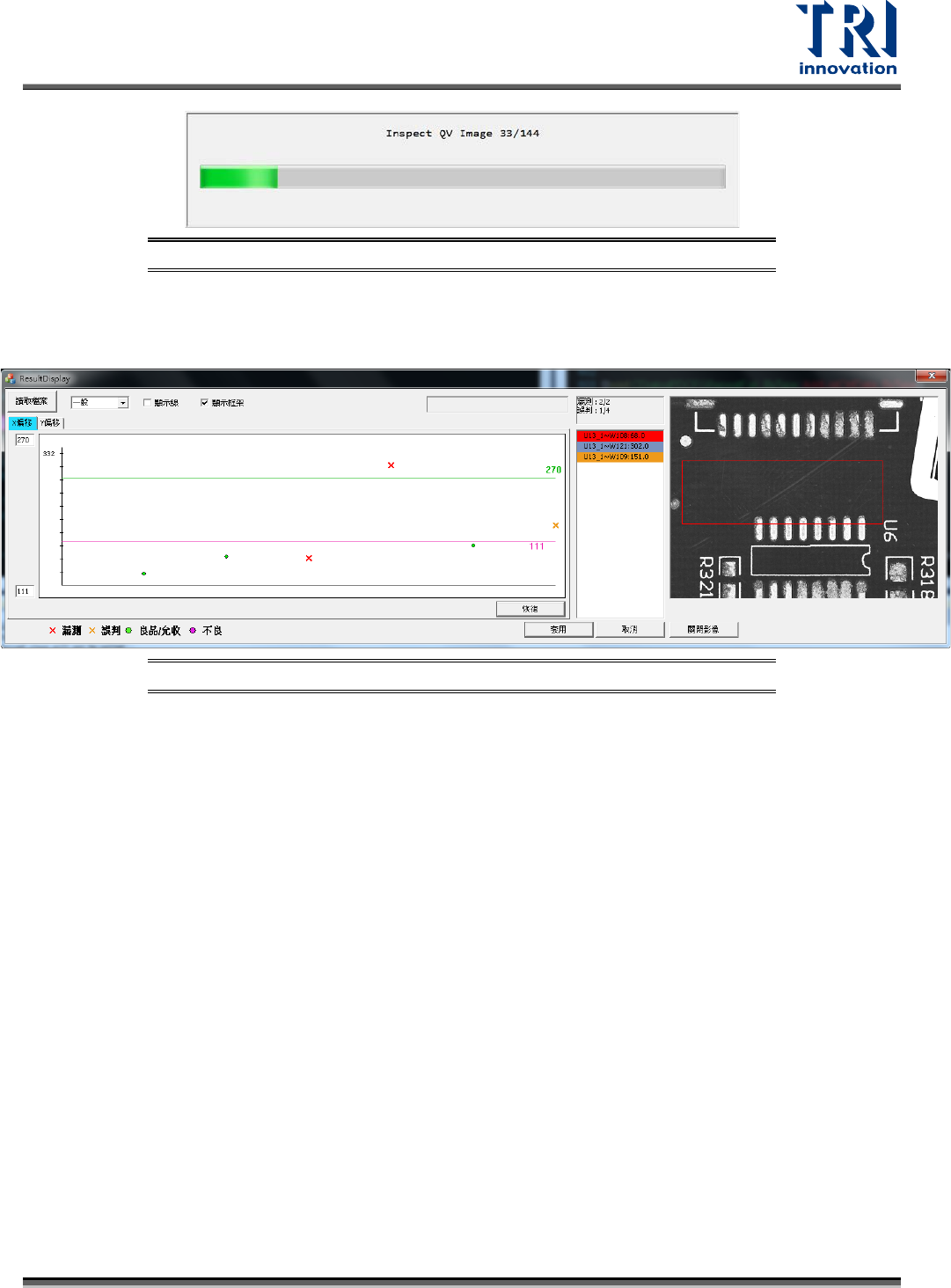

圖 559：品質驗證功能 – 比對數目與進度
步驟7. 檢測完成後，點選[編輯]>[通過標準]，使用者可以看到如下圖的檢測結果。紅色的叉叉代
表的是漏測的元件，黃色的叉叉代表的是誤判的元件。點選通過標準圖上的任何一點，可
以在右方的視窗看到檢測時的影像。
圖 560：品質驗證功能 – 利用通過標準功能
步驟8. 使用者可以調整通過標準值來降低誤判與漏測。
Test Research, Inc.
TR7700QE User Guide–Software 358
8.8 儲存 Bug Report & 載入 Bug Report
I. 儲存 Bug report
步驟1. 在 AOI 主程式原圖模式下，按下 Alt + Del + D，會跳出以下視窗。

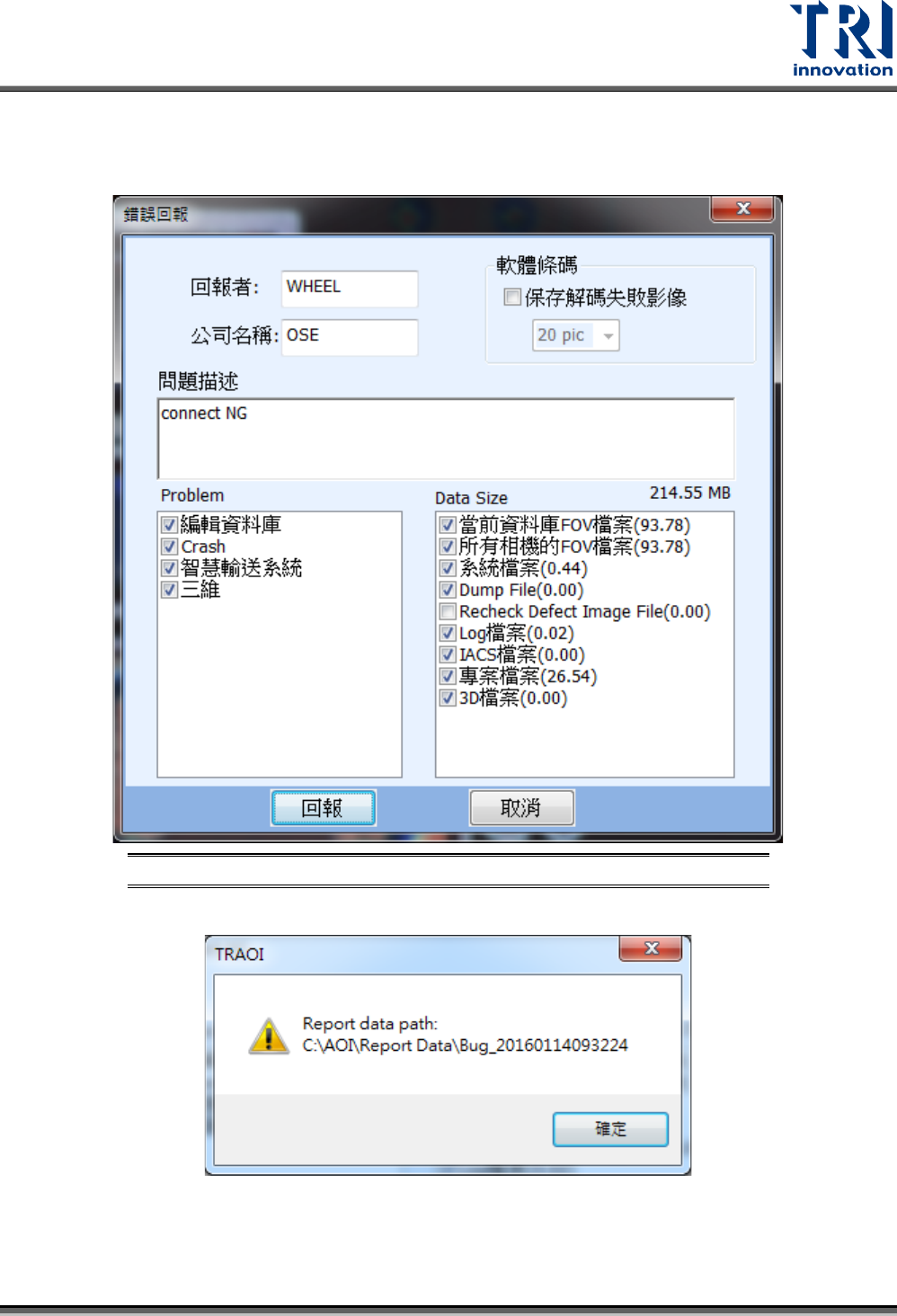

圖 561：儲存 Bug Report 介面視窗
步驟2. 輸入相關問題與回報者資訊，按下回報即會存檔到視窗提示的路徑。
