Test Research, Inc.
TR7700QE User Guide–Software 365
9.2 AOI 主機和維修站(Repair Station)的網路連線設定
此說明提供使用者 AOI 主機與維修站(repair station)時所需的網路設定。請依照以下步驟進行設
定。
1. 在 Windows 桌面，點選[網路]後，按下右鍵，並選擇[內容]。

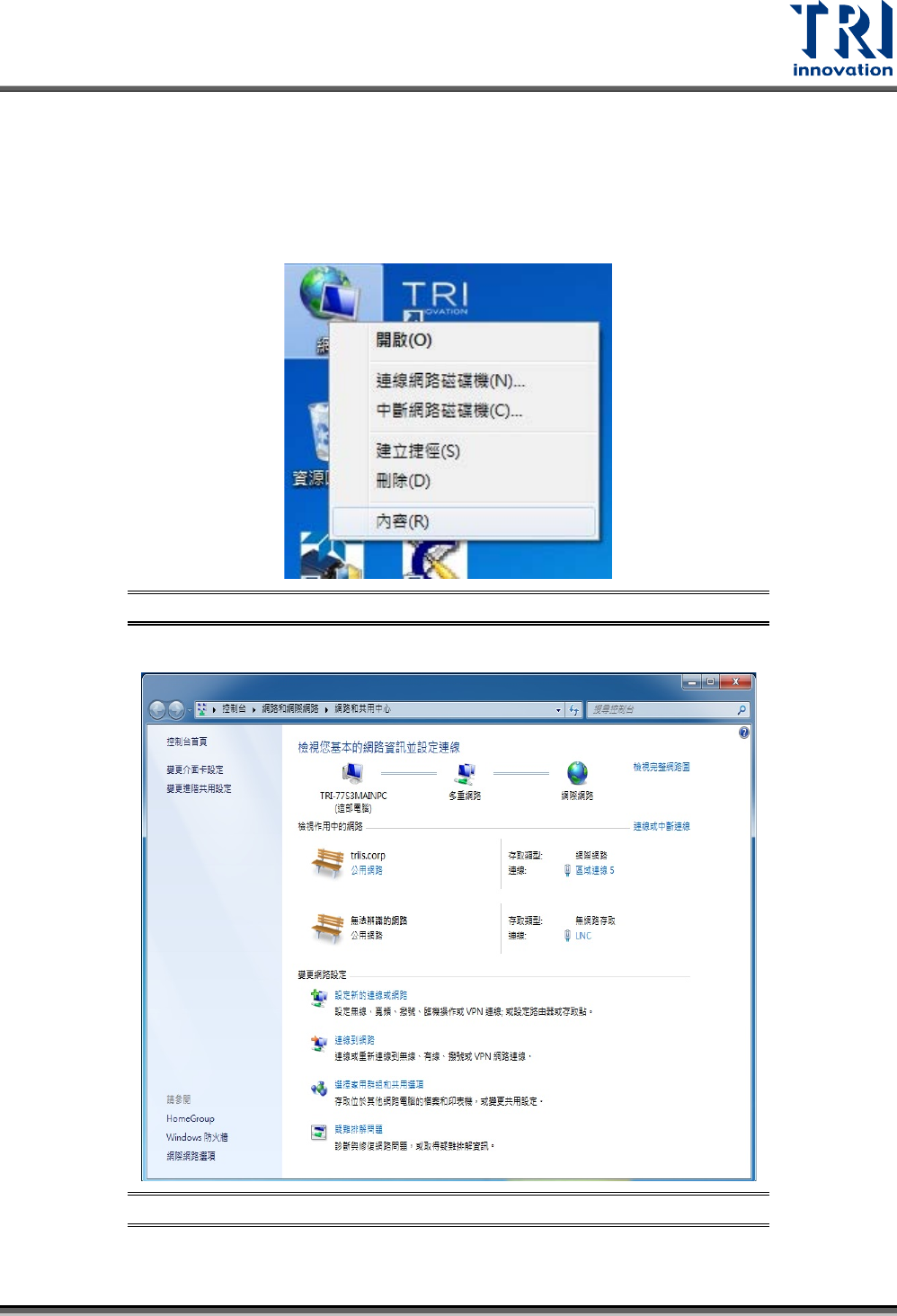

圖 571：主機與維修站的連線設定步驟 1
2. 選擇[變更介面卡設定]。

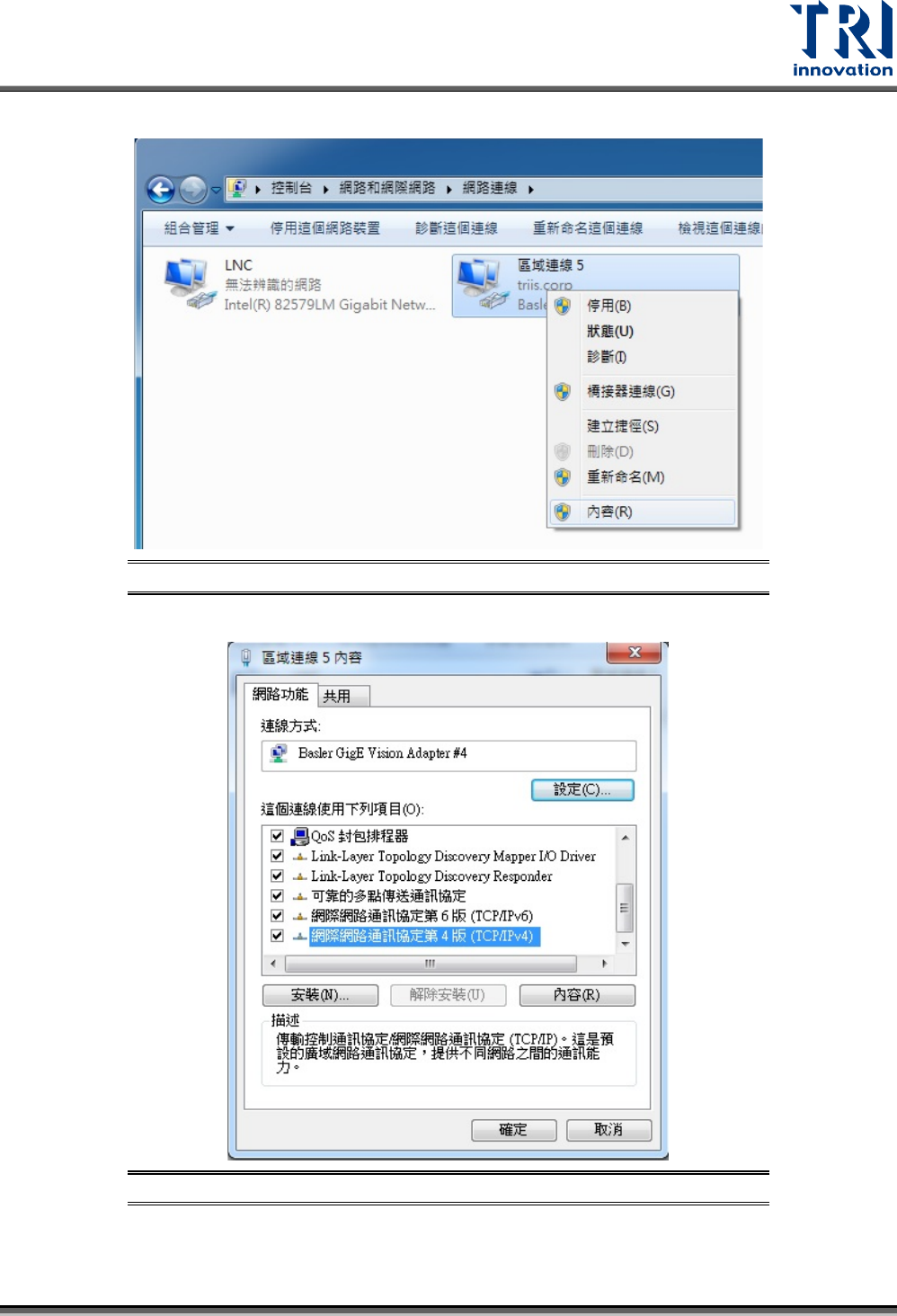

圖 572：主機與維修站的連線設定步驟 2
3. 點選區域連線(確認此 Port 為連結至 RepairPC 的網路 Port)後，按下滑鼠右鍵，並選擇[內
Test Research, Inc.
TR7700QE User Guide–Software 366
容]。
圖 573：主機與維修站的連線設定步驟 3
4. 選擇[網際網路通訊協定第 4 版]後，再選擇[內容]。
圖 574：主機與維修站的連線設定步驟 4
5. 設定網路 Port 固定 IP為 169.254.1.1，子網路遮罩為 255.255.255.0 後，點選[確認]。
Test Research, Inc.
TR7700QE User Guide–Software 367

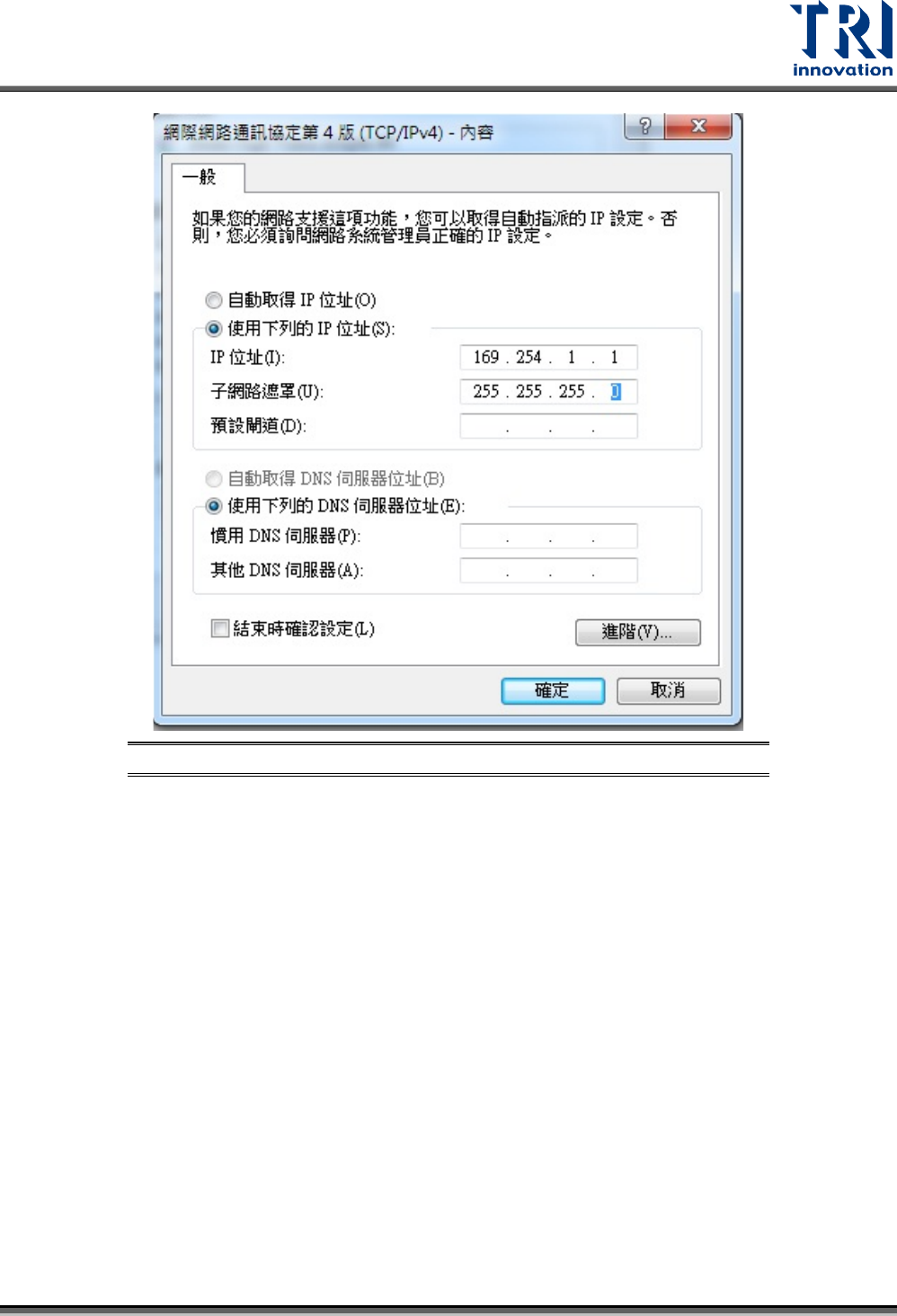

圖 575：主機與維修站的連線設定步驟 5
6. 取消勾選 Pylon GigE Vision Streaming Filter(此項設定會影響此網路 Port 傳輸效能，僅適合
Basler Giga-E 相機連接 Port)後，按下[確定]。
