Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 16 備註 2 ：無 / 左 / 右側的功 能是給兩段式進板使用 ，詳細設定請參閱 8.6 。 圖 19 ：載入 C AD 檔 – 步驟 3 步驟 4. 如果開啟的 CAD 檔案格式是錯誤的排列 方式，會進入到 CAD 轉換器，如下圖所示 。
Test Research, Inc.
TR7700QE User Guide–Software 15
圖 17：載入 CAD 檔 – 步驟 1

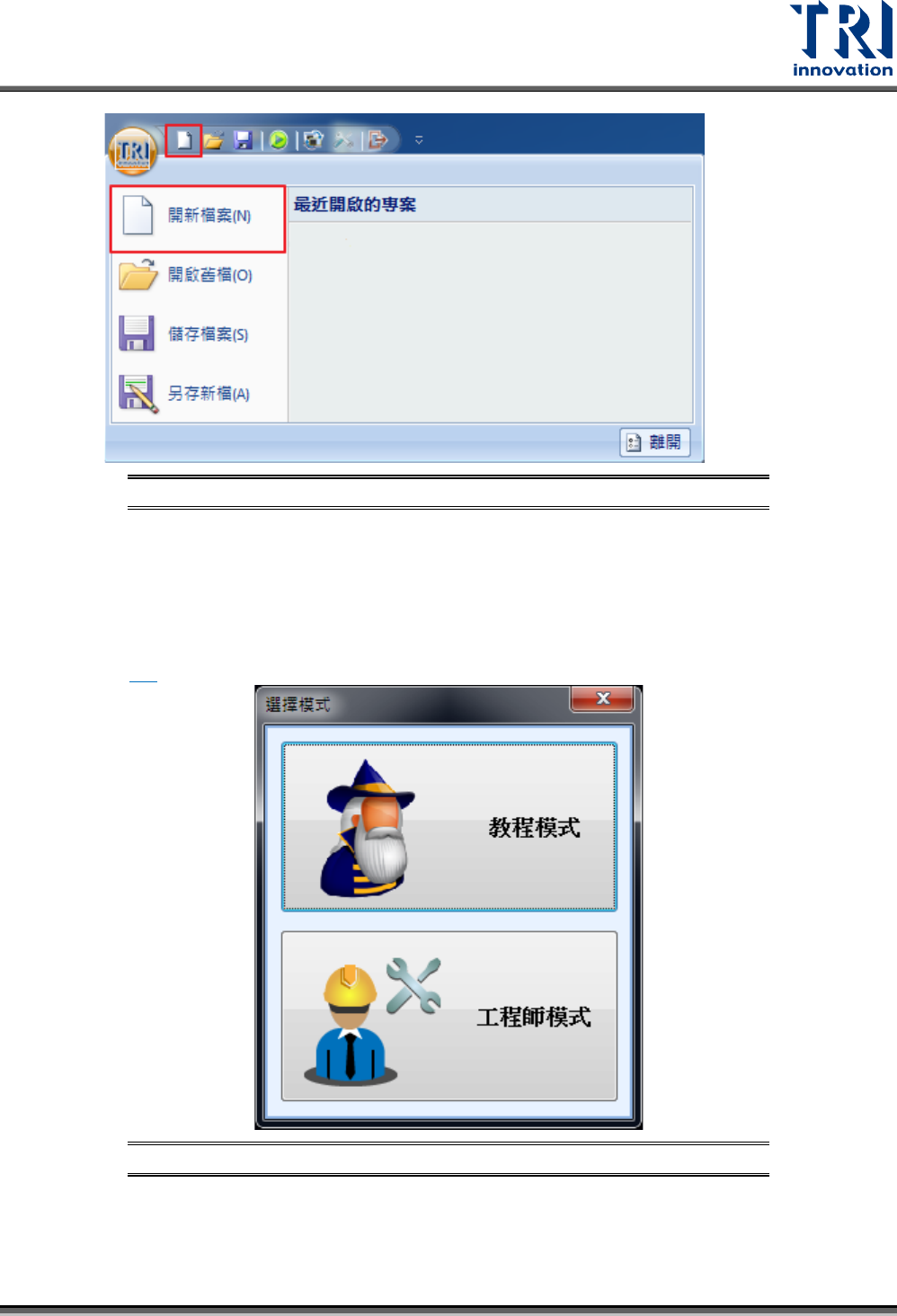

步驟2. 點下去之後，會出現如下圖的選擇視窗，詢問要使用教程模式或者工程師模式。教程模
式是給初學者工程師使用的簡易介面，使用者可以根據面板標籤頁中的引導一步一步的
完成專案製作。
工程師模式是設計給對專案編輯較為熟悉的的工程師所使用，其操作的
步驟與教程模式實際上是相同的，主要的差異是在專案編輯過程中比較有彈性，且可以
使用一些特殊設定。以下的流程將以工程師模式進行說明，教程模式的詳細說明請參
閱
2.9。
圖 18：載入 CAD 檔 – 步驟 2
步驟3. 在有 CAD 檔的情況下，選擇“Cad Mode”，然後再選擇 CAD 檔的所在位置，並且設定型
號名稱與選擇正反面後，按下“確定”。
備註 1：型號名稱預設為 aoi 檔案的名稱，使用者可以在欄位中自行更改。
Test Research, Inc.
TR7700QE User Guide–Software 17
圖 20：CAD 轉換器介面
CAD 轉換器的步驟主要包含 CAD 格式編輯的三個步驟與兩個功能，以下將說明其使用方式。
CAD 格式編輯使用方式：
步驟1. 在 Quick View中，點選要當作轉檔起始的位置後，按下[Start]。
圖 21：CAD 轉檔器 – CAD 格式編輯 – 步驟 1
步驟2. 在 Quick View中，點選要當作轉檔結束的位置後，按下[End]。
