Test Research, Inc.
TR7700QE User Guide–Software 18
圖 22：CAD 轉檔器 – CAD 格式編輯 – 步驟 2
步驟3. 按下[Apply]，會將所選擇的內容範圍套用到 Result 區。
步驟4. 確定內容無誤後，按下[Next]進入到下一個視窗。
圖 23：CAD 轉檔器 – CAD 格式編輯 – 步驟 4
介面功能說明：
[Script]：
如果之前有儲存過格式的範例檔案 Script 的話，可以直接選取檔案名稱，進行載入 Script
Test Research, Inc.
TR7700QE User Guide–Software 19
檔案。
[Filter Text]：
透過 Filter Text 的功能，可在文字方塊內輸入欲在 Result 中省略的符號或文字，按下
Apply 按鈕後，輸入的符號或文字將會從 Result 的結果內剔除。
[Delimiter]：
以滑鼠勾選以逗點、分號、Tab 鍵或 Space 鍵做為區隔依據，將 CAD 內容進行區隔的動作。
[Text to Replace]：
將 CAD 內容進行區隔過後(選擇 Delimiter 後按下後方確定)，以 “>” 符號進行取代的功能。
例如：在文字方塊中輸入 T>B，則區隔後第五欄位的的 T 皆會變成 B。
步驟5. 在這個視窗內，如果之前已經有轉過相同格式的 CAD 檔，使用者可以從 Script 中挑
出相同格式的轉檔方式後，按下[Load]直接套用。若是沒有任何 Script 可以選擇，可
以利用下方的過濾文字(Filter Text)、分隔符號(Delimiter)和文字取代(Text to Replace)
功能來編輯內容。編輯後的內容再按下各自的[Apply]後，可以即時在 Result 欄位中顯
示，以下範例為利用空白鍵來做分隔符號後，Result 欄位會顯示出的內容格式。
圖 24：CAD 轉檔器 – CAD 格式編輯 – 步驟 5
步驟6. 當確定內容無誤後，按下[Next]到下一個視窗。
Test Research, Inc.
TR7700QE User Guide–Software 20

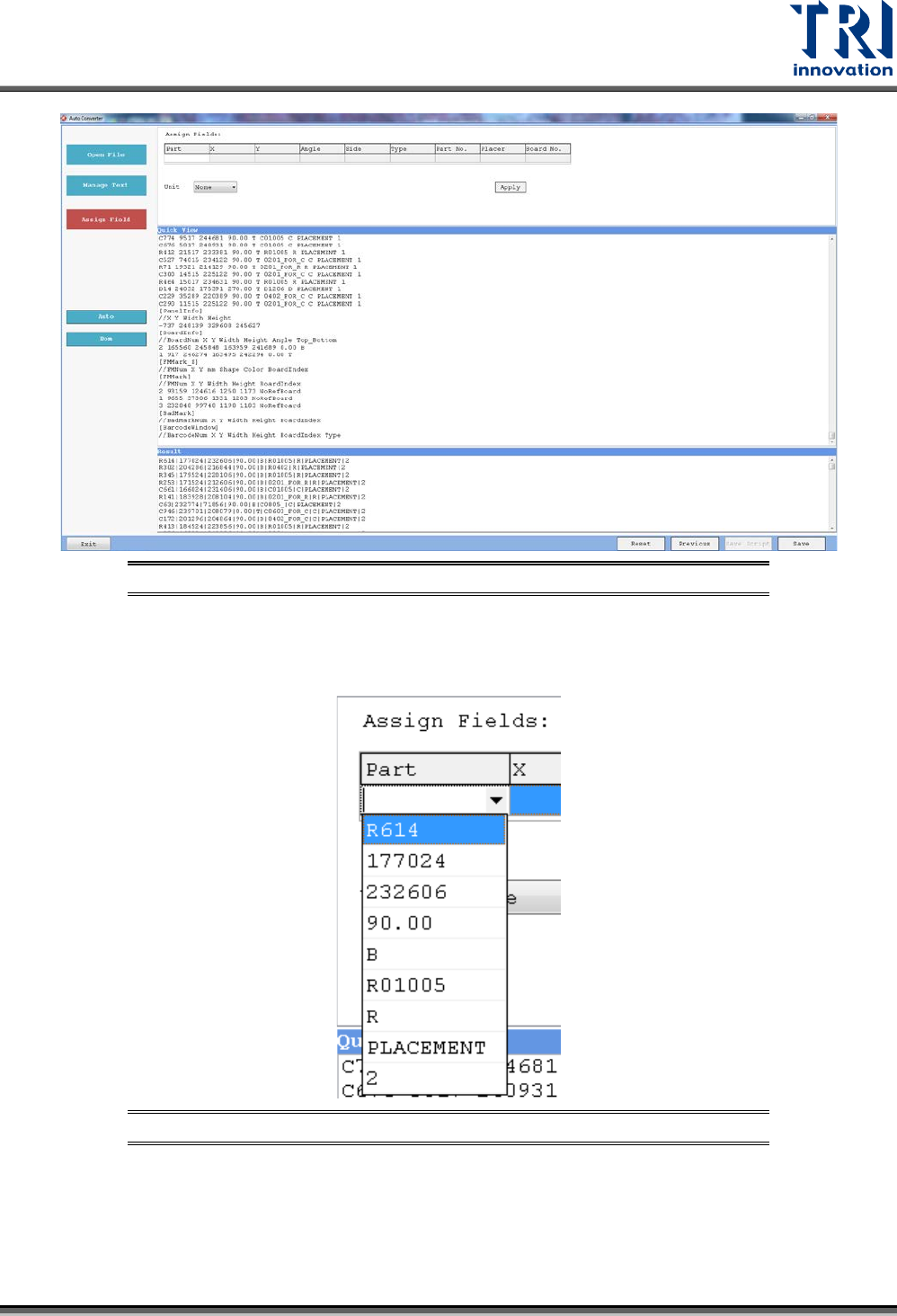

圖 25：CAD 轉檔器 – CAD 格式編輯 – 步驟 6
步驟7. 在這個介面，使用者可以將所選出的內容進行順序的排列。舉例來說：點選上方 Part
欄位的空白處，然後下拉選擇一個確定為 Part 的內容來完成設定。請依序完成所需求
所有欄位的內容選擇動作。
圖 26：CAD 轉檔器 – CAD 格式編輯 – 步驟 7
步驟8. 當內容被定義完成後，請選擇所使用的單位。
