圖 27：CAD 轉檔器 – CAD 格式編輯 – 步驟 8
步驟9. 當確認轉檔內容無誤後，按下[Save Script]來儲存劇本或按下[Save]來儲存已編輯的
CAＤ內容並輸出為.aoi檔。當整個編輯流程完成後，可以再重新載入輸出的.aoi 檔來
進行專案製作。
Bom：這個功能按鈕是用來進入 Bom 檔編輯視窗，如下圖所示。使用方式是按下
來載入 Bom 文件檔案後，利用 來檢視選擇的檔案。然後再利用分隔
符號(Seperator)來編輯 Bom 文件內容後，按下[Apply]來完成已編輯的 Bom 檔輸出。

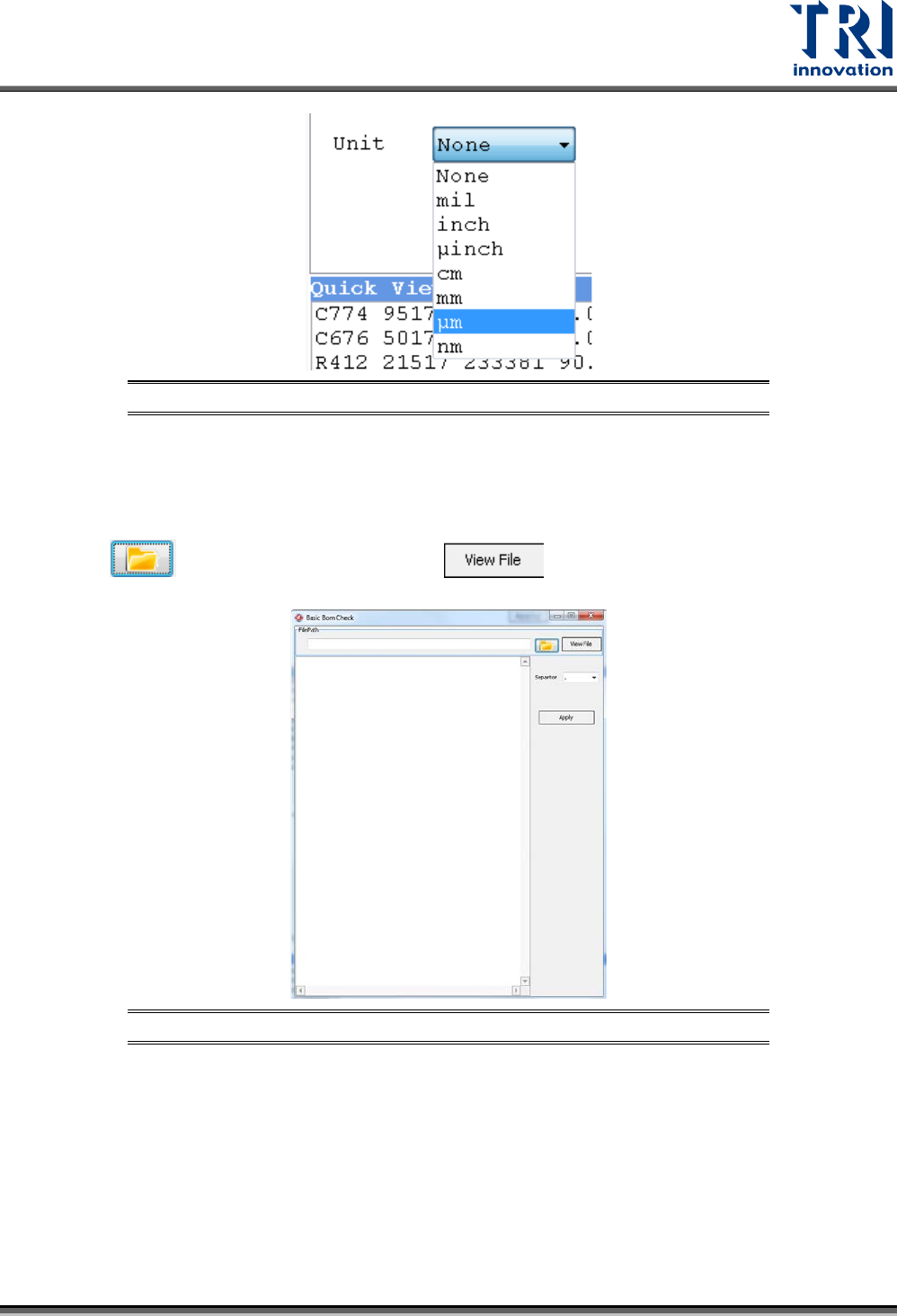

圖 28：CAD 轉檔器 – BOM 格式編輯視窗。
Test Research, Inc.
TR7700QE User Guide–Software 22
2.7 產生多板資訊
步驟1. 在 頁籤下，選擇第一子板後按下 或者按右鍵後選擇[子板佈局]。
圖 29：產生多連板資訊 – 步驟 1
步驟2. 輸入想要的連板數量或直接輸入小板間距與其排列方式後，按下“確定”。(以此範例來
說，我們選擇 2(列) x 1(行)的排列方式、選擇“規則”並選擇展開在右側。)

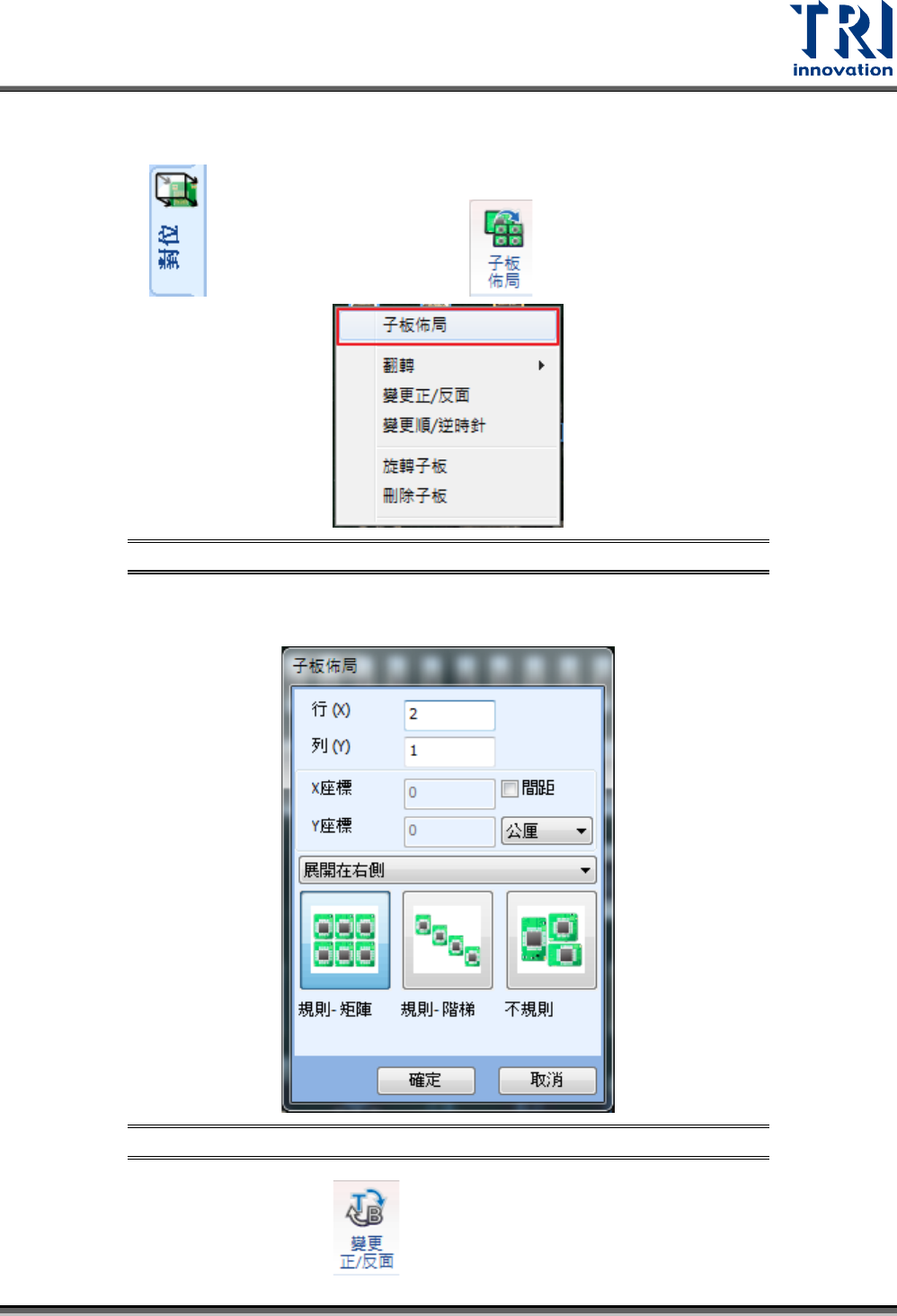

圖 30：產生多連板資訊 – 步驟 2
步驟3. 點選在第二子板後再選 或者按右鍵選擇 “變更正/反面”來產生反面的 CAD 座
Test Research, Inc.
TR7700QE User Guide–Software 23
標。

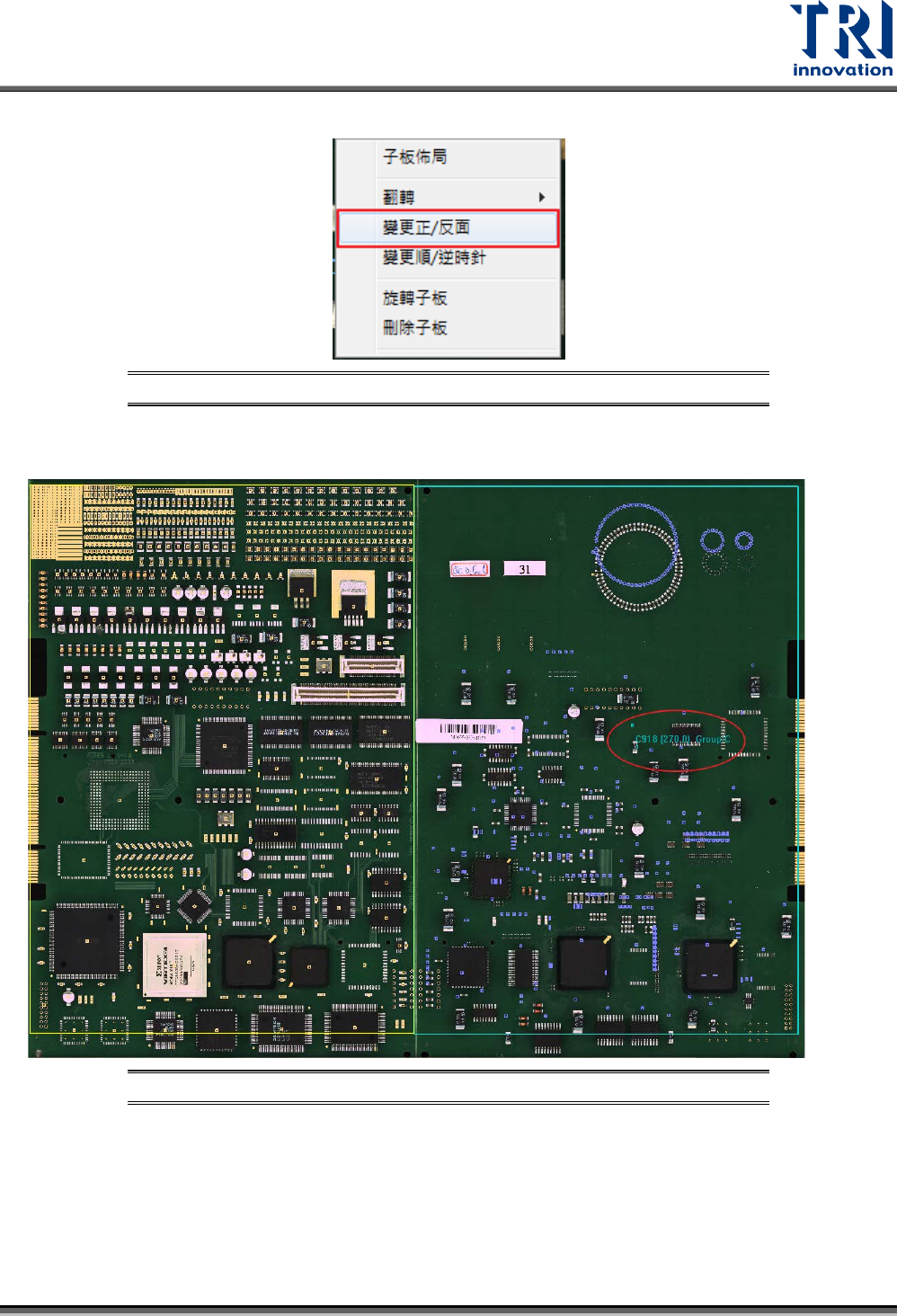

圖 31：產生多連板資訊 – 步驟 3
步驟4. 選擇一個元件 CAD方格並移動到相對應的元件位置。(所選擇的 CAD 方格將以青藍
色顯示)
圖 32：產生多連板資訊 – 步驟 4
步驟5. 點選滑鼠左鍵兩下 CAD 方格，系統將從全圖模式切換到所選擇的元件原圖模式。
