Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 24 圖 33 ：產生多連 板資訊 – 步驟 5 步驟 6. 調整 CAD 方格大小至切齊元件焊盤邊緣 。 圖 34 ：產生多連 板資訊 – 步驟 6
Test Research, Inc.
TR7700QE User Guide–Software 23
標。
圖 31：產生多連板資訊 – 步驟 3
步驟4. 選擇一個元件 CAD方格並移動到相對應的元件位置。(所選擇的 CAD 方格將以青藍
色顯示)
圖 32：產生多連板資訊 – 步驟 4
步驟5. 點選滑鼠左鍵兩下 CAD 方格，系統將從全圖模式切換到所選擇的元件原圖模式。
Test Research, Inc.
TR7700QE User Guide–Software 24
圖 33：產生多連板資訊 – 步驟 5
步驟6. 調整 CAD 方格大小至切齊元件焊盤邊緣。
圖 34：產生多連板資訊 – 步驟 6
Test Research, Inc.
TR7700QE User Guide–Software 25

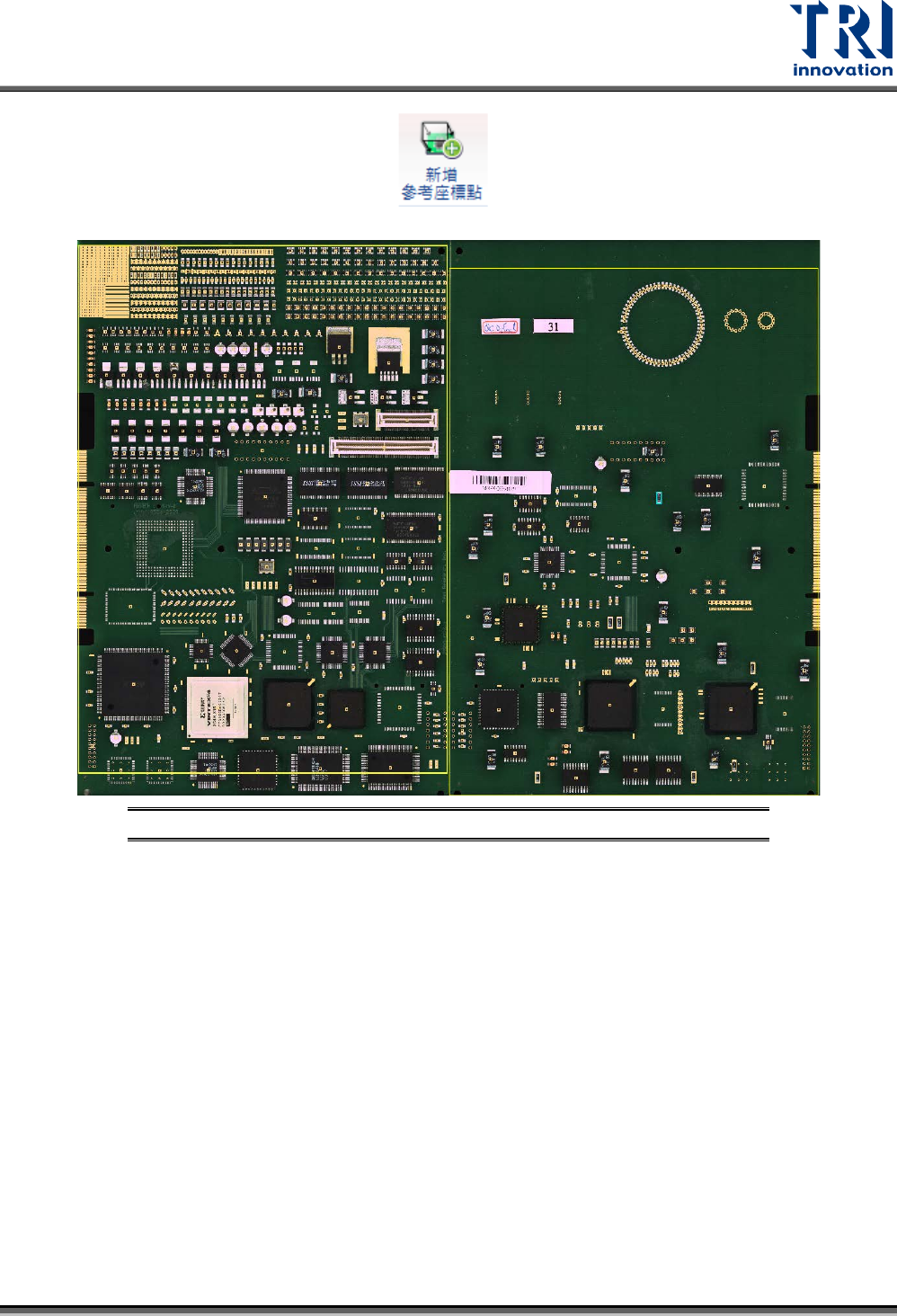

步驟7. 在 CAD 方格上按右鍵，並點選 。接著，系統會自動切換回全圖模式，並且
將設為參考座標的元件以米黃色顯示。.
圖 35：產生多連板資訊 – 步驟 7
