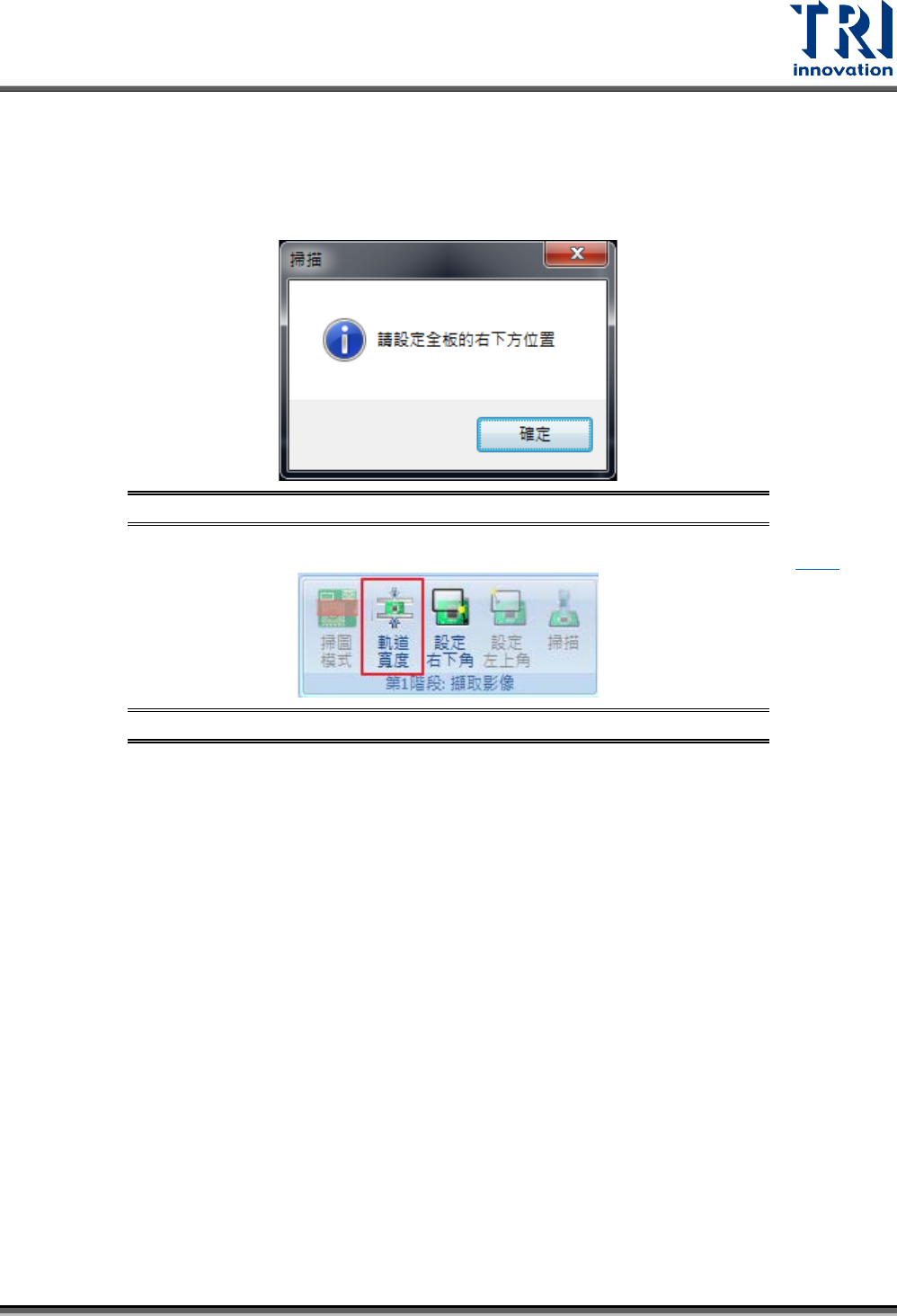

Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 31 2.10.1 第一階段 ：擷取影像 此階段的主要目的是設 定板子的大小尺寸 ，系統會依據設定 的範圍進行板子 的擷圖動作，操作步 驟如下。 步驟 1. 當載入完成後，系統會跳出設定全板右下角的 引導視窗，如下圖所示 。 按下 “ 確定 ” 來繼續。 圖 46 ：教程模式 – 設定全板 右下角引 導視窗 備註：若要調整板…
Test Research, Inc.
TR7700QE User Guide–Software 30
圖 43：設定定位座標 – 步驟 5
2.10 教程模式
在開新檔案選擇教程模式後，系統會跳出如下圖的引導視窗，詢問使用者 CAD 檔的位置。按下
[確認]後，在開啟的視窗選擇 CAD 檔(*.aoi 或*.aoi3)。
圖 44：教程模式 – 載入 CAD 檔引導視窗
教程模式主要有五個階段，包含擷取影像、座標對位、佈局設定、附加配置與元件庫，如下圖所
示。
圖 45：教程模式頁籤面版
Test Research, Inc.
TR7700QE User Guide–Software 32

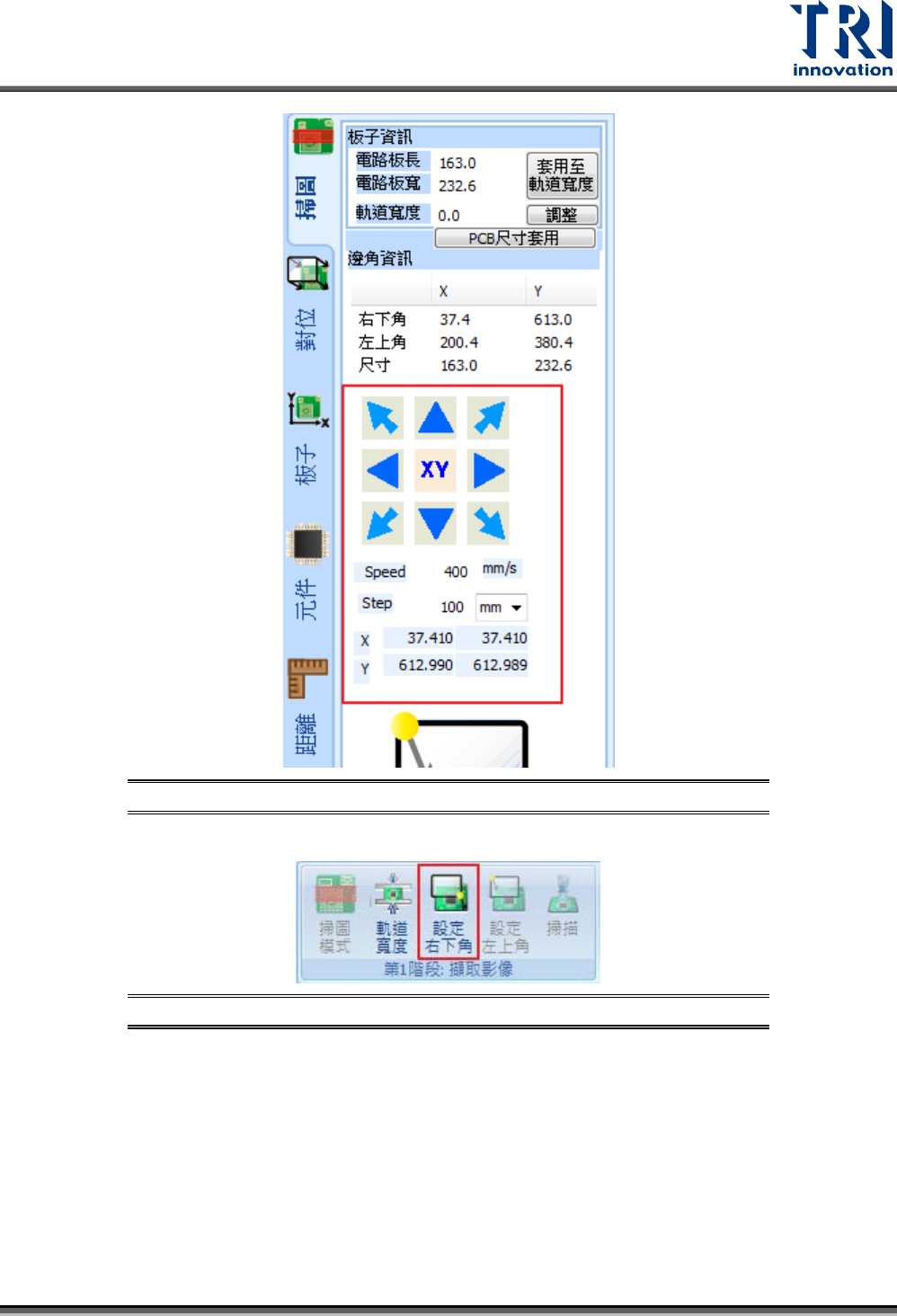

圖 48：相機移動操作介面
步驟3. 當移動到板子右下方後，點選上方工具列[教程]中的設定右下角，如下圖所示。
圖 49：教程模式 – 設定右下角按鈕
步驟4. 設定完右下角後，系統會跳出設定全板左上角的引導視窗，如下圖所示。按下“確定”來繼
續。
