Test Research, Inc.
TR7700QE User Guide–Software 34
圖 53：教程模式 – 設定參考座標點引導視窗
步驟2. 依照指示，在全圖模式上雙擊 CAD 框，會跳出如下圖的引導視窗。按下[確定]來繼續。
圖 54：教程模式 – 新增參考座標點方式引導視窗
步驟3. 在原圖模式下，將 CAD 框移動到相對應元件位置並調整框大小，使其包含元件與悍盤，
並依照指示來新增參考座標點。
圖 55：教程模式 – CAD 框移動到相對應元件位置上的狀態
步驟4. 依照指示，設定完第一個參考座標點後，會跳出新增另外兩個參考座標點的引導視窗。按
下“確定”來繼續。
Test Research, Inc.
TR7700QE User Guide–Software 35
圖 56：教程模式 – 新增另外兩個參考座標點引導視窗
步驟5. 重複步驟 1 到 4來完成另外兩個參考座標點的設定。當三個參考座標點都完成後，完成的
頁籤面板部分都會以打勾標示，如下圖所示。
圖 57：教程模式 – 第二步驟完成
步驟6. 通常在增加完三個參考座標點以後，系統會跳出如下圖的引導視窗，詢問是否還要新增更
多參考座標點。一般情況下僅需要三個參考座標點，所以請選擇[否]。
圖 58：教程模式 – 新增更多參考座標點引導視窗
2.10.3 第三階段：佈局設定
此階段的主要目的是針對多連板的影像做 CAD 資訊結合，操作步驟如下。
步驟1. 在第二階段完成後，會跳出如下圖的引導視窗，要求使用者定義電路板佈局。按下“確定”
來繼續。
Test Research, Inc.
TR7700QE User Guide–Software 36

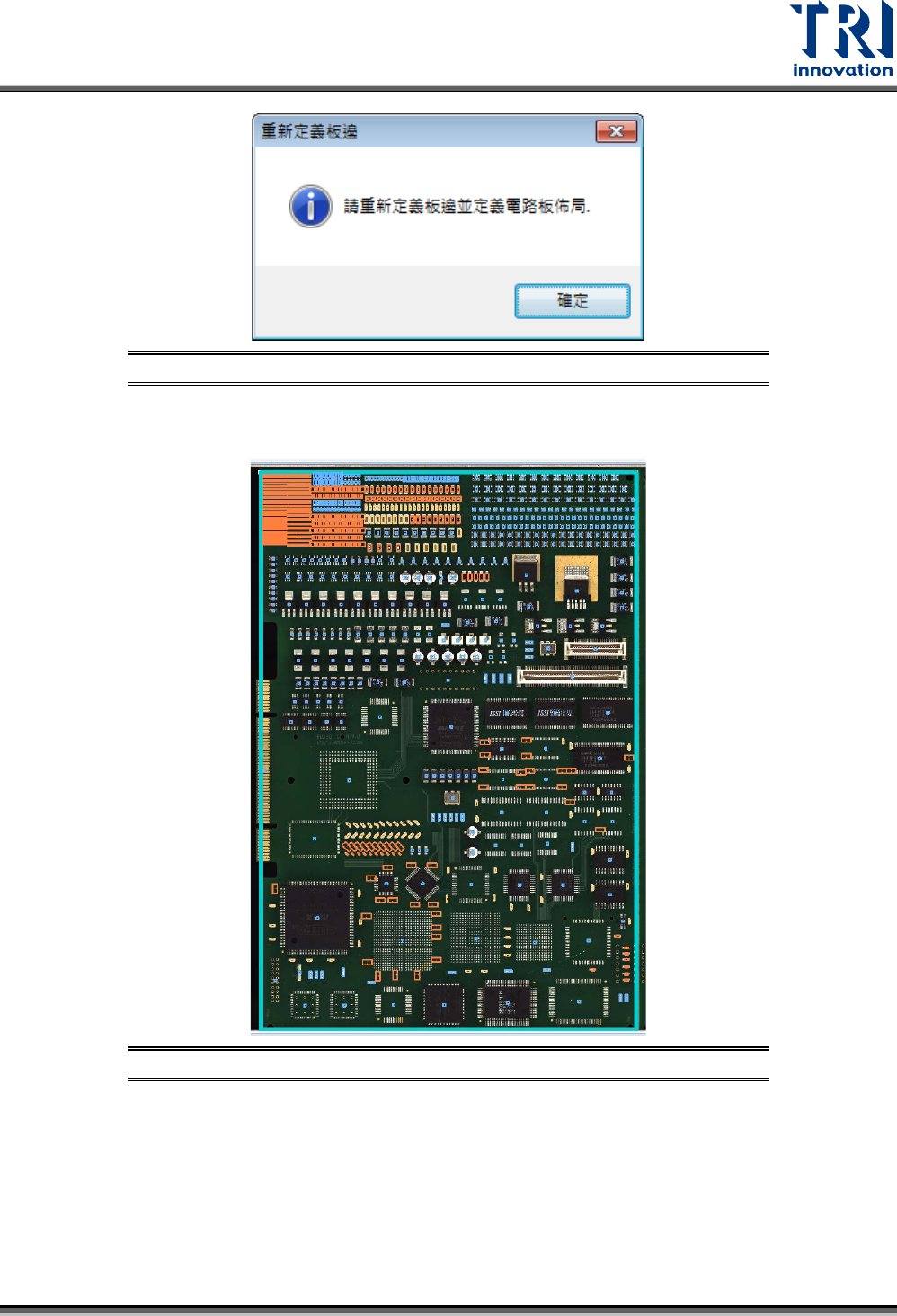

圖 59：教程模式 – 重新定義板邊引導視窗
步驟2. 以範例的二連板來說，首要的步驟就是設定子板尺寸。請先點選第一子板後，再按下頁籤
面板的子板尺寸，然後依據實際子板尺寸拖曳邊界來進行調整。
圖 60：教程模式 – 調整板邊範例
步驟3. 調整完成後，按下[離開]，回到教程模式第三步驟。
