Test Research, Inc.
TR7700QE User Guide–Software 37

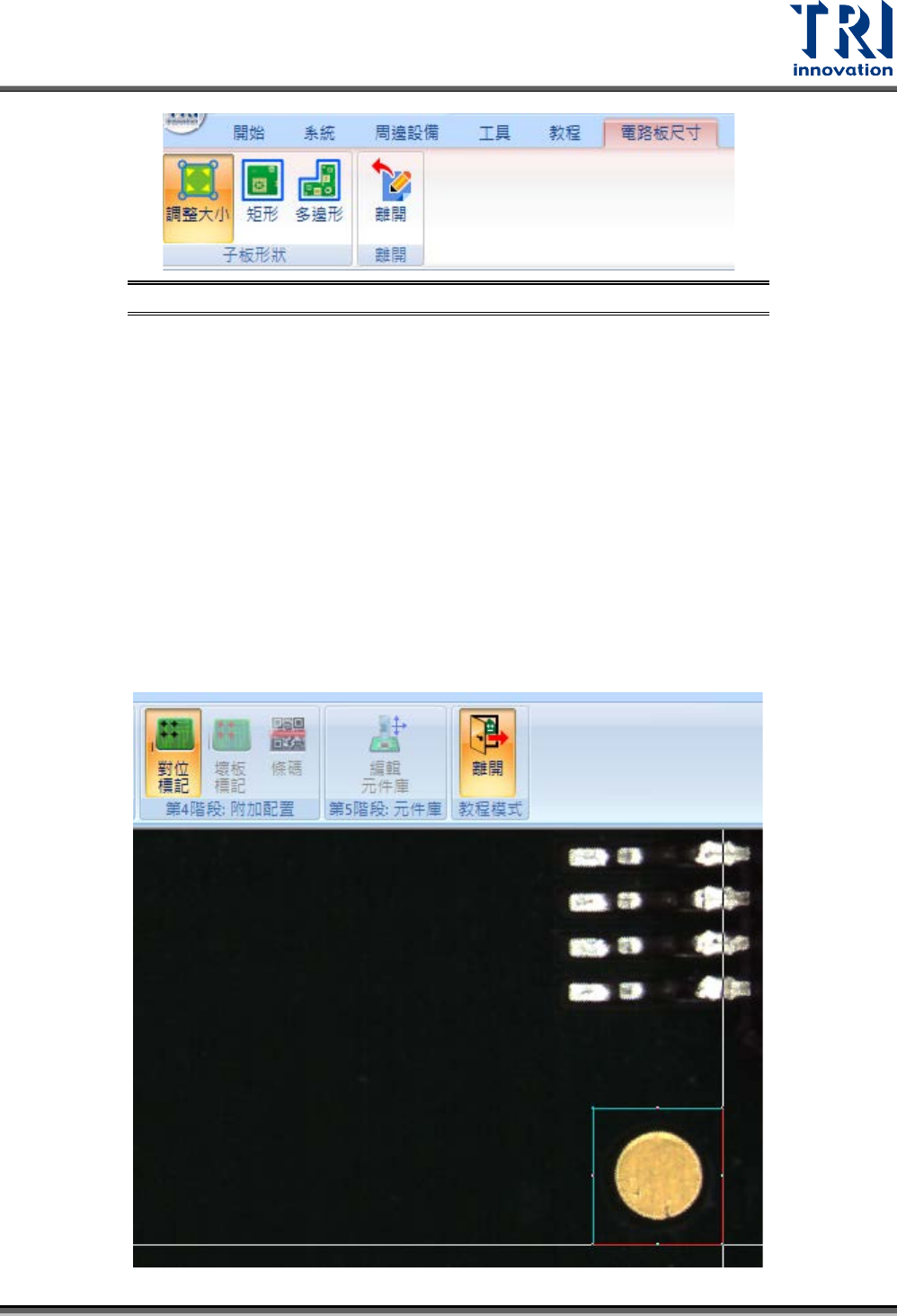

圖 61：教程模式 – 調整子板大小頁籤面板
步驟4. 點選[子板佈局]頁籤面板，並輸入想要的連板數量或直接輸入小板間距與其排列方式後，
按下“確定”。(以此範例來說，我們選擇 2(行) x 1(列)的排列方式、選擇“規則”並選擇展開
在右側。)
步驟5. 在右側新增的 CAD 子板資訊上點右鍵，選擇[變更正/反面]，然後再點選右鍵一次，並選
擇[翻轉]>[水平翻轉]，此時 CAD 子板資訊才會與電路板影像相對應。
步驟6. 此時，我們需新增一個第二子板的參考座標點，其操作方式與第二階段相同。
2.10.4 第四階段：附加配置
此階段的主要目的是在增加板子與機台 XY座標同步的對位標記、報廢板所需的壞板標記及追蹤
不良板所需的條碼，操作步驟如下。
步驟1. 在大圖圖區雙擊欲新增為對位標記的位置。
步驟2. 在原圖圖區拖曳拉出包含對位標記的範圍，如下圖所示。
Test Research, Inc.
TR7700QE User Guide–Software 38
圖 62：教程模式 – 新增對位標記
步驟3. 選擇按下“確定”來新增第一個對位標記。此視窗的詳細說明請參閱 5.3.8.1。
圖 63：教程模式 – 設定對位標記視窗
步驟4. 重複步驟 1 到 3 來新增另外一個對位標記。
步驟5. 當新增了兩個對位標記後，系統會跳出引導視窗詢問是否要新增更多的對位標記。一般的
情況下僅需兩個對位標記，所以選擇[否]。
步驟6. 使用者可以依據需求新增壞板標記或條碼，關於壞板標記的設定，請參閱 5.3.8.2
；關於條
碼的設定，請參閱 5.3.8.3。
步驟7. 到此，整個教程模式的設定都完成，使用者可以按下[編輯元件資料庫]頁籤面板進行元件
檢測框設定，詳細設定請參閱 第 3 章 。
步驟8. 當元件資料庫編輯完成後，按下[離開]頁籤面板可以離開教程模式。
Test Research, Inc.
TR7700QE User Guide–Software 39
3 編輯元件資料庫
在前一個章節中，我們已經介紹如何製作基本專案的流程。在這個章節，我們將從檢測框的原理
以及參數說明開始，完整的介紹如何完成元件資料庫的製作。
選擇[元件]頁籤( )並從元件清單顯示區雙擊一個元件以後，頁籤面板會自動切換[編輯]頁籤
面板，如下圖所示。
圖 64：資料庫編輯介面說明
各區的功能說明如下：
編輯頁籤面板：提供檢測框編輯相關的操作指令。詳細說明請參閱 5.3.10。
元件清單顯示區：顯示目前測試板上所有的測試元件類型。
浮動式面板
權重/色彩空間/RGB 調整區
代料顯示編輯區
編輯頁籤面板
元件清單
顯示區
檢測條件
設定面板
影像原圖區
檢測框參數
設定面板
