Test Research, Inc.
TR7700QE User Guide–Software 41
圖 65：進入元件原圖
步驟2. 點選 CAD 方格，並調整其大小與元件本體大小相符，如下圖所示。
在欲製作檢測框
的元件類型上點
選滑鼠左鍵兩下
Test Research, Inc.
TR7700QE User Guide–Software 42
圖 66：編輯元件資料庫 – 晶片(Chip)元件 – 調整 CAD 方格與元件本體大小相符
步驟3. 點選”模組化資料庫”頁籤，會跳出如下圖的視窗。

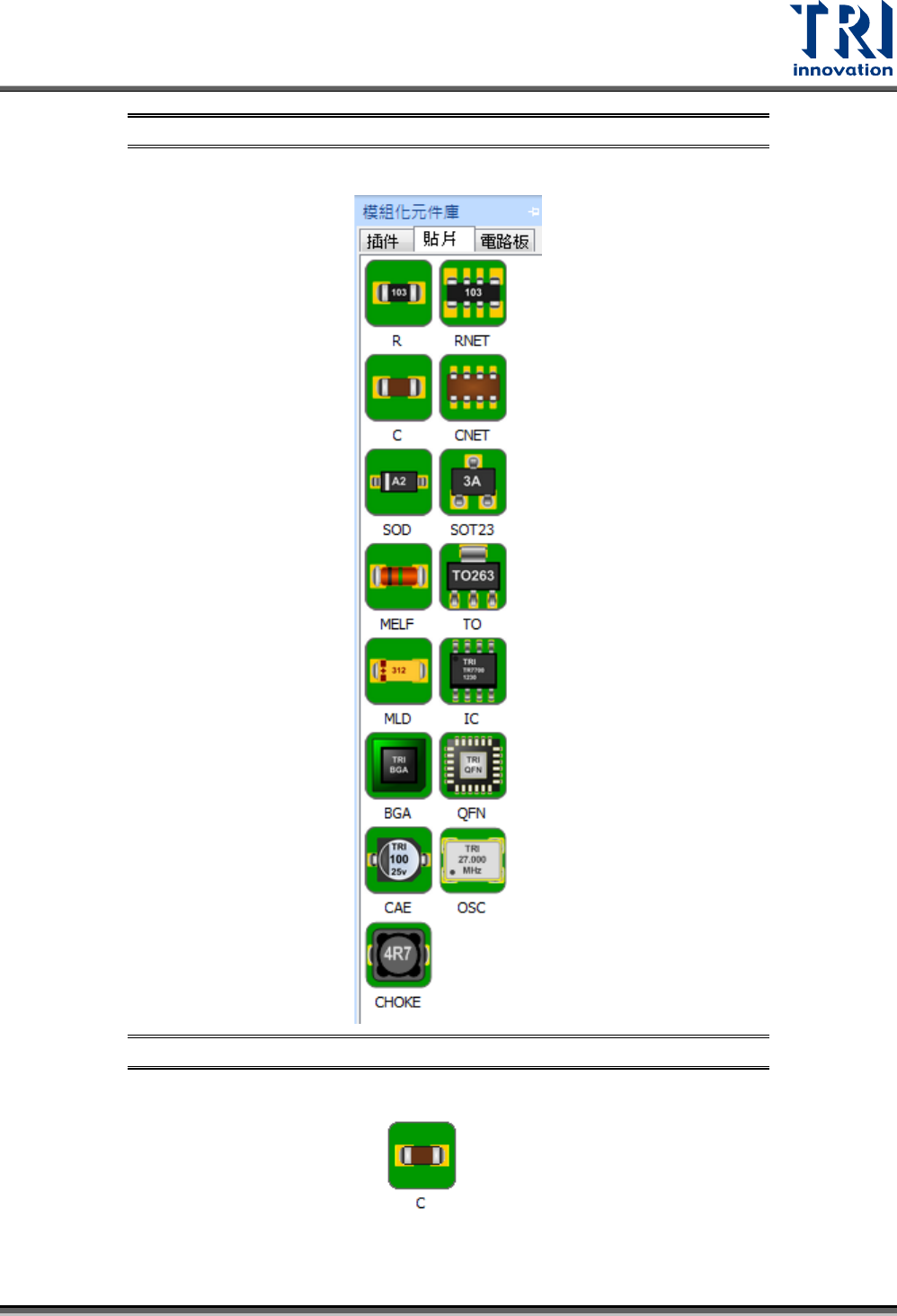

圖 67：模組化資料庫
步驟4. 選擇與原圖中元件相對應的元件圖式。以範例來說，原圖中的元件為晶片電容，所
以我們需選擇其對應的圖示 。點選之後，系統會自動產生此元件所需的檢
測框，如下圖所示。
