TR7700QE User Guide–Software 42
圖 66：編輯元件資料庫 – 晶片(Chip)元件 – 調整 CAD 方格與元件本體大小相符
步驟3. 點選”模組化資料庫”頁籤，會跳出如下圖的視窗。
圖 67：模組化資料庫
步驟4. 選擇與原圖中元件相對應的元件圖式。以範例來說，原圖中的元件為晶片電容，所
以我們需選擇其對應的圖示 。點選之後，系統會自動產生此元件所需的檢
測框，如下圖所示。
Test Research, Inc.
TR7700QE User Guide–Software 43
圖 68：編輯元件資料庫 – 晶片(Chip)元件 –套用模組元件庫來產生元件所需的檢
測框
步驟5. 接著，調整每個檢測框的大小與參數，來達到該檢測框所要檢測的項目。關於檢測
框的檢測影像處理方式、對比方式以及其檢測原理與參數，將說明於接下來的章節。
步驟6. 對於有導腳的元件，使用者需要使用到導腳框的功能，以下將以積體電路元件來作
示範，或參閱 5.3.9 。同步驟 2)
，使用者須將元件本體框調整至與元件本體大小相
符，如下圖所示。(對於較大的元件，請使用滑鼠的滾輪來縮放元件大小)
Test Research, Inc.
TR7700QE User Guide–Software 44

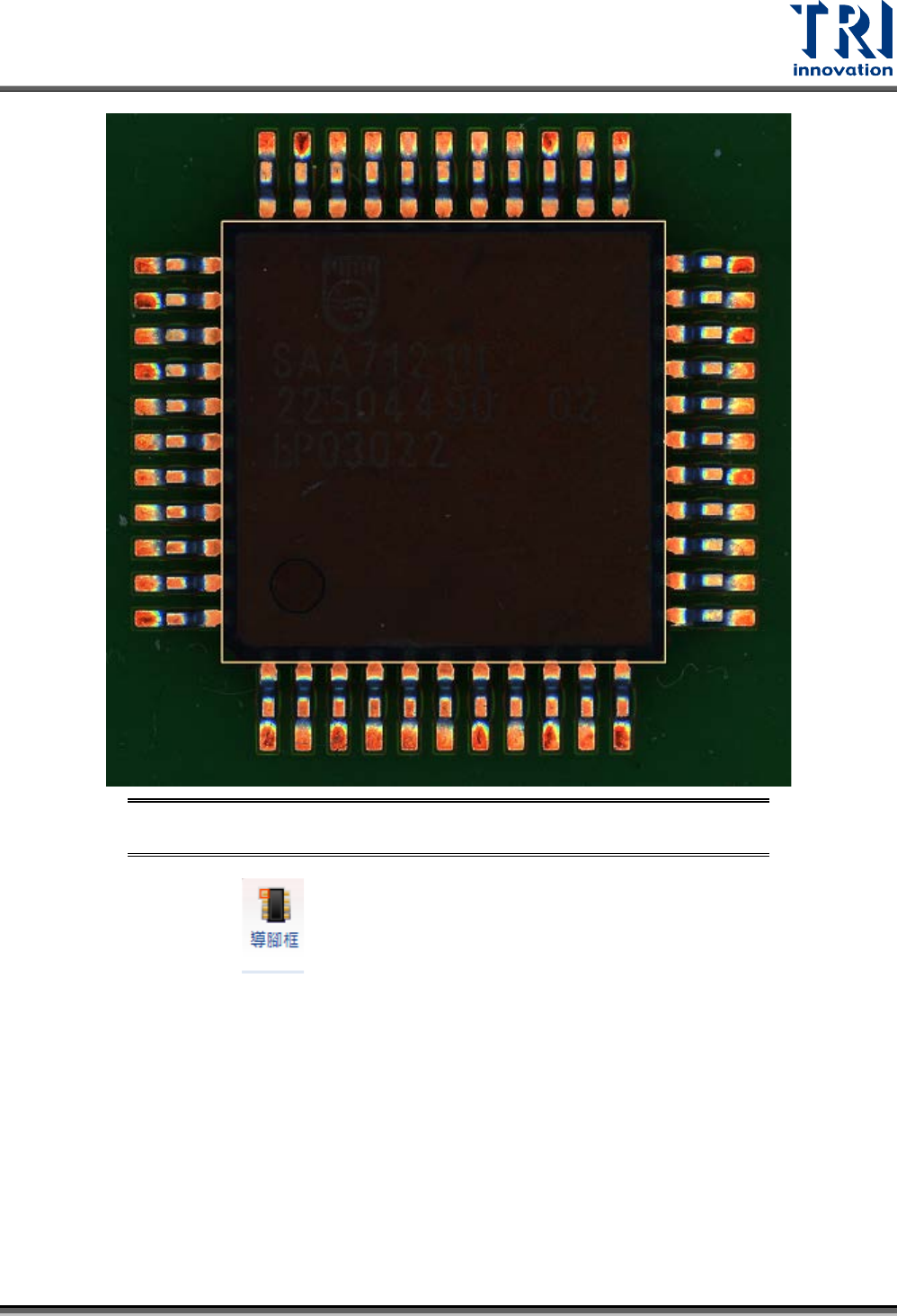

圖 69：編輯元件資料庫 – 積體電路(IC)元件 – 調整 CAD 方格與元件本體大小相
符
步驟7. 接著，點選 後，在積體電路的導腳上排最左邊的導腳上拖曳出檢測框。
