Test Research, Inc.
TR7700QE User Guide–Software 45

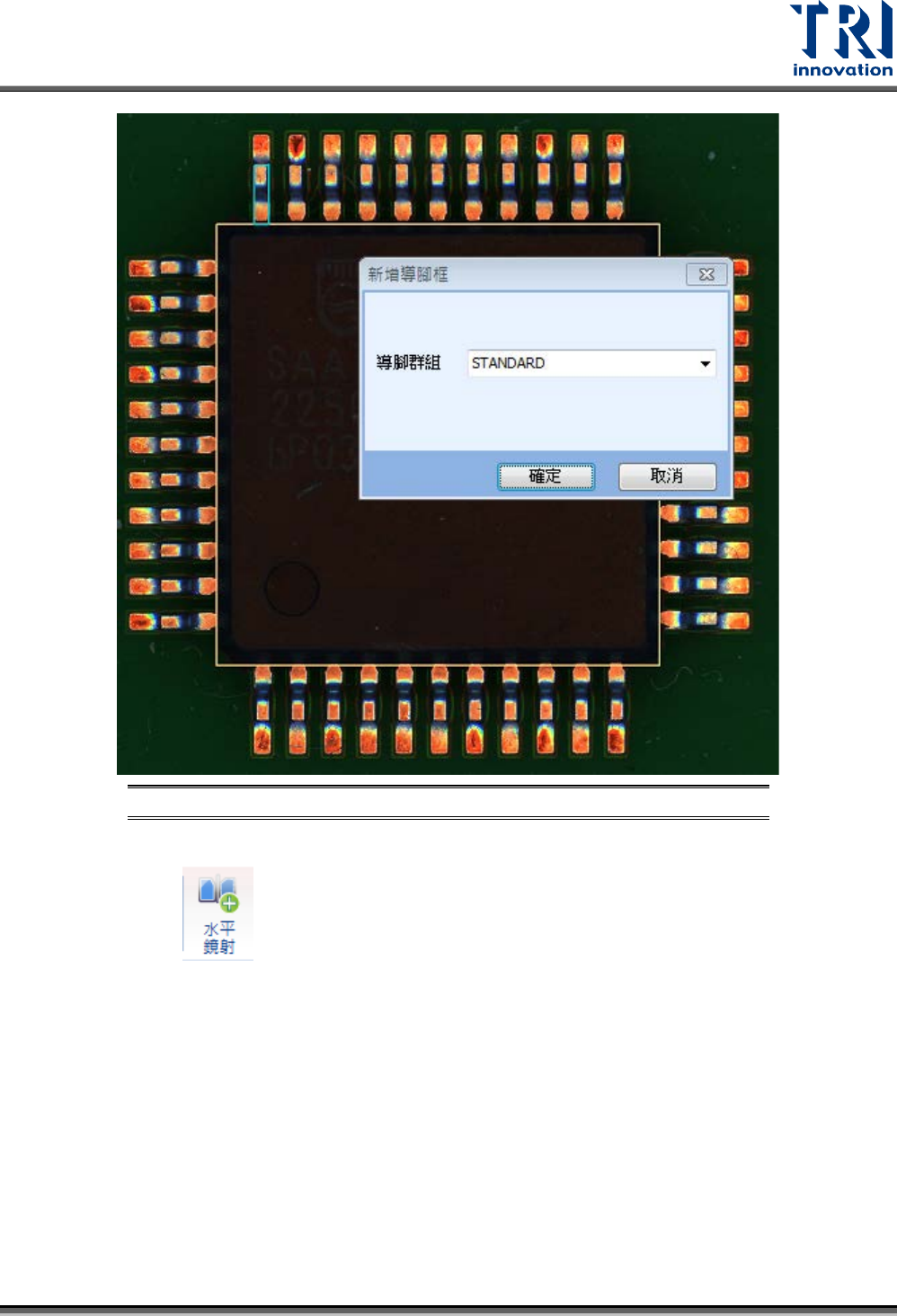

圖 70：編輯元件資料庫 – 積體電路(IC)元件 – 新增第一個導腳框
步驟8. 選擇導腳群組後，按下”確定”。
步驟9. 點選 ，此時系統會在積體電路元件上排最右邊的導腳上也產生另外一個導腳
框。(若產生的位置不正確，使用者可以使用鍵盤的上下左右鍵進行微調。)
Test Research, Inc.
TR7700QE User Guide–Software 46
圖 71：編輯元件資料庫 – 積體電路(IC)元件 – 水平鏡射產生導腳框
步驟10. 點選這兩個導腳框後，再次按下 。
步驟11. 此時系統會自動跳出增加導腳框的視窗。一般而言，系統會依據本體大小自動計算
腳的數量，並產生在介面上，然後按下“確定”來新增。若導腳框的間距不對，使用者
可以使用下拉按鈕選擇或者輸入數值進行修改，並按下[Rreview]來觀看變化後的結
果。此外，也可以改用 [引腳數]功能，自行輸入引腳數來新增。
Test Research, Inc.
TR7700QE User Guide–Software 47

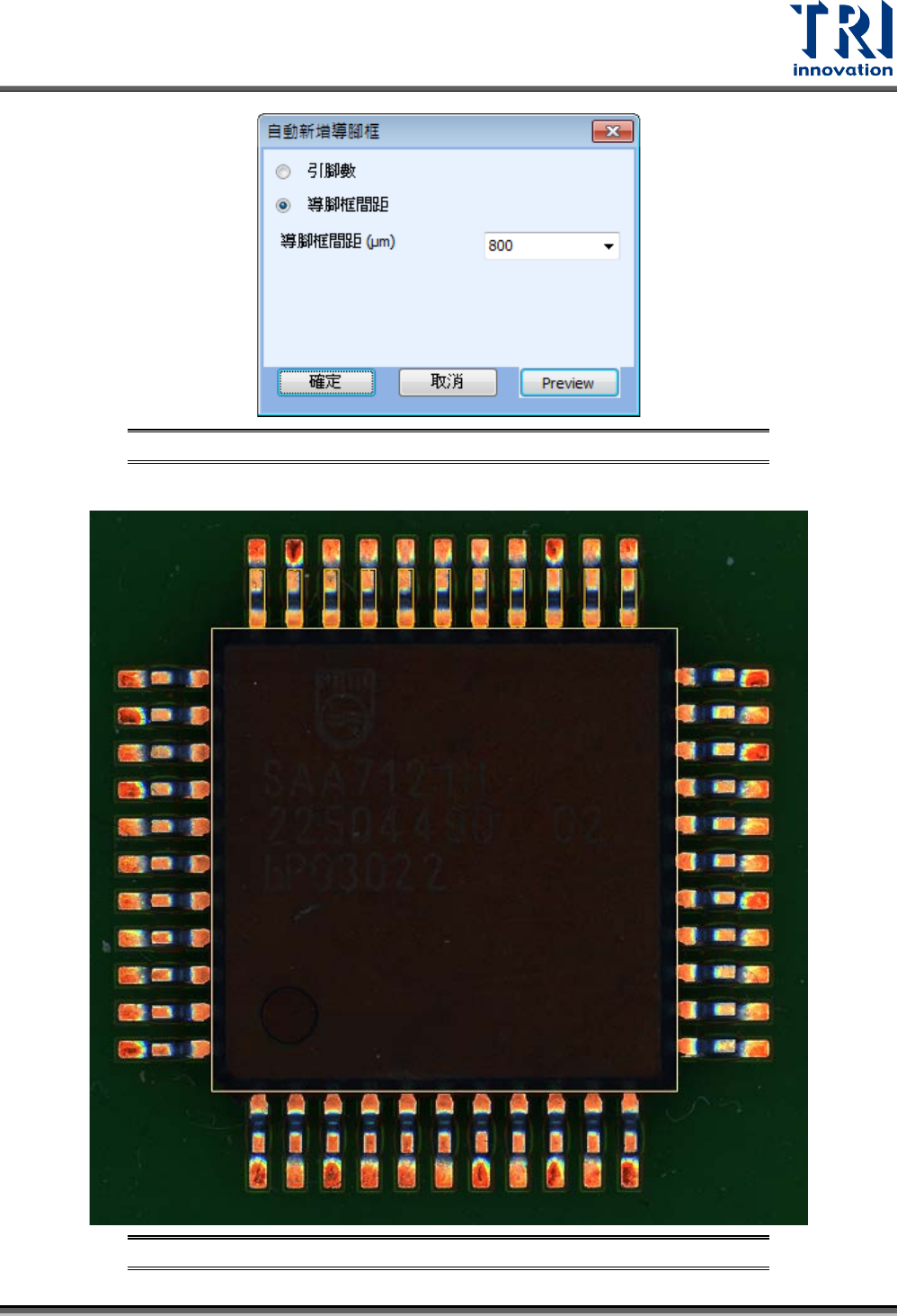

圖 72：編輯元件資料庫 – 積體電路(IC)元件 – 產生多個導腳框視窗
步驟12. 系統會依照先前的設定，產生出導腳框。
圖 73：編輯元件資料庫 – 積體電路(IC)元件 – 在同一排產生多個導腳框
