Test Research, Inc.
TR7700QE User Guide–Software 47
圖 72：編輯元件資料庫 – 積體電路(IC)元件 – 產生多個導腳框視窗
步驟12. 系統會依照先前的設定，產生出導腳框。
圖 73：編輯元件資料庫 – 積體電路(IC)元件 – 在同一排產生多個導腳框
Test Research, Inc.
TR7700QE User Guide–Software 48

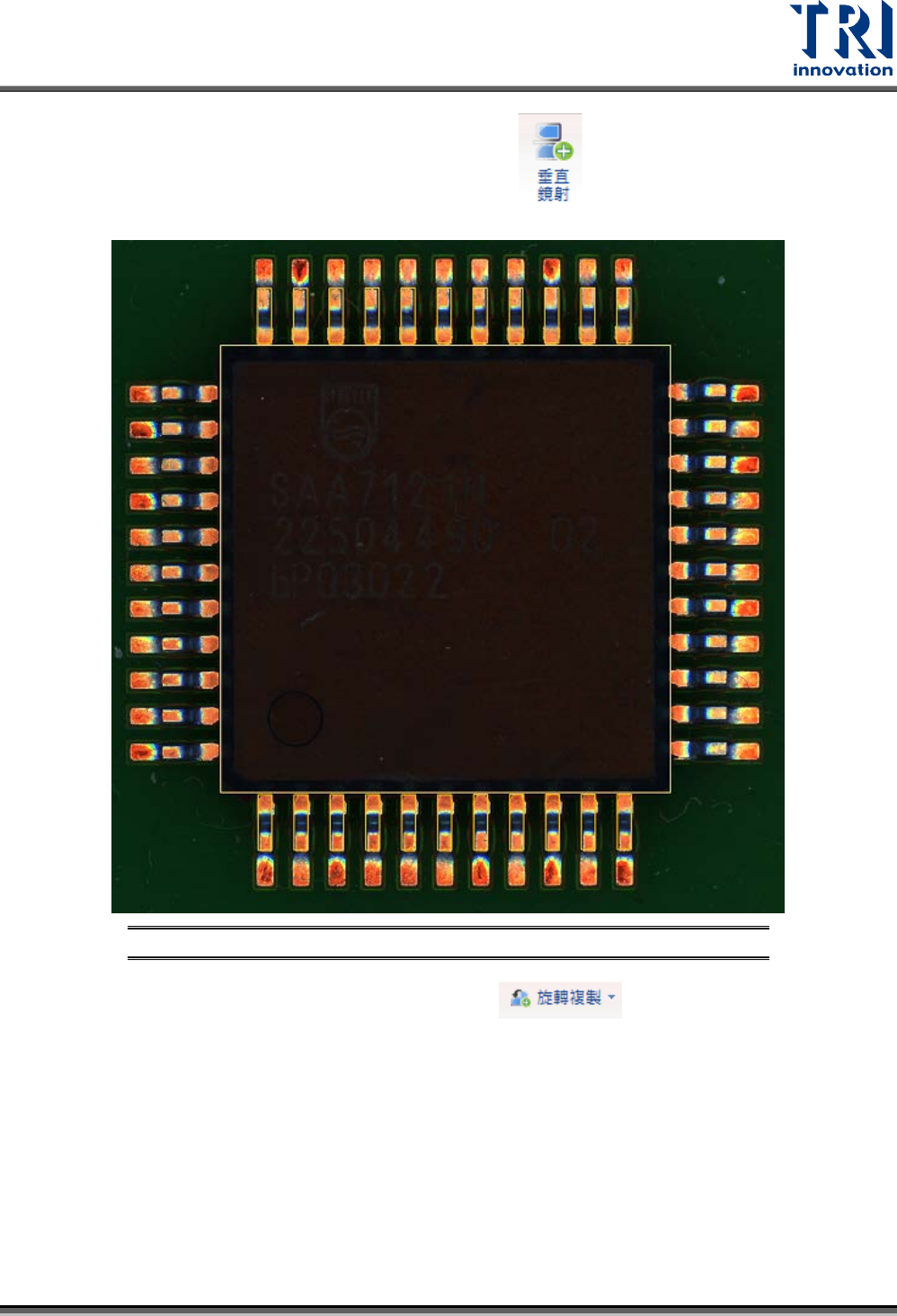

步驟13. 此時，再次選取上排所有的導腳框後，點選 ，系統會在積體電路元件的下方
一排導腳上產生導腳框。
圖 74：編輯元件資料庫 – 積體電路(IC)元件 – 垂直鏡射產生多個導腳框
步驟14. 接著，選取上下兩排所有的導腳框，點選 並選擇 90 度，系統會在積
體電路元件的左右兩排導腳上產生導腳框。
Test Research, Inc.
TR7700QE User Guide–Software 49
圖 75：編輯元件資料庫 – 積體電路(IC)元件 – 旋轉複製導腳框
步驟15. 最後，同步驟 3)，點選”模組化資料庫”頁籤，並點選 ，系統會自動產生所
有的檢測框。
