Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 53 圖 80 ：均勻光 圖 81 ：錫形燈源
Test Research, Inc.
TR7700QE User Guide–Software 52
3.2 檢測的燈光
機台配有四種不同的光源供使用者進行切換，其包含：均勻光、錫形燈源、低角度燈源與白燈。
均勻光一般使用於掃描全板大圖，錫形燈源用於檢測元件的爬錫處，低角度燈源則用於檢測元件
本體上的文字印刷，而白燈是用於對位標記、壞板標記或條碼。若要切換檢測框的燈光，可藉由”
檢測框參數設定面板”中”硬體設定”的”燈光”進行切換檢測光源的動作。若只是要切換影像圖區的
顯示，請使用頁籤面板上”硬體設定”的燈光。

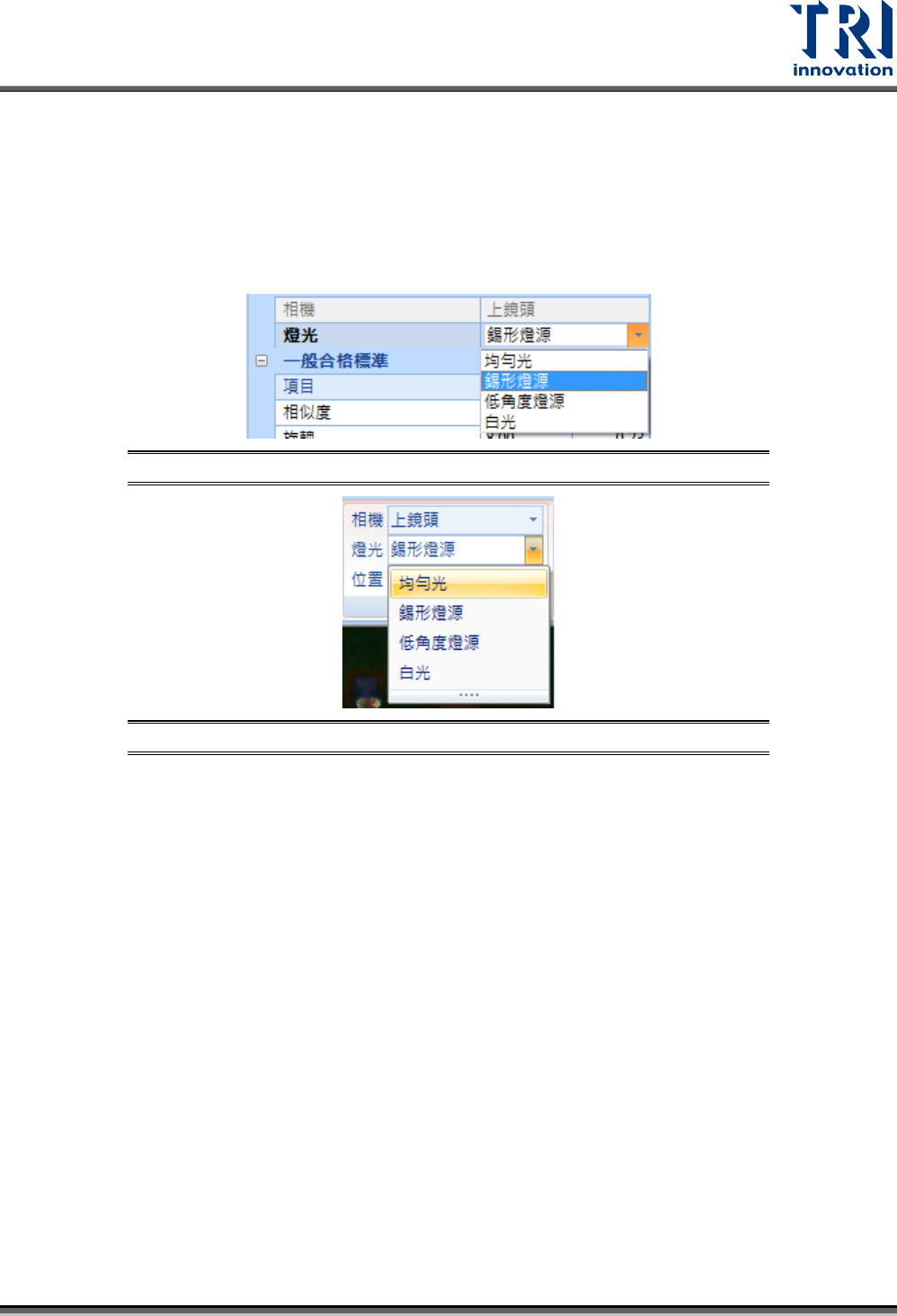

圖 78：切換檢測燈光的方式 – 檢測框
圖 79：切換檢測燈光的方式 – 影像圖區
這四種光源的所顯示的元件色彩分布情況如下列圖示。
Test Research, Inc.
TR7700QE User Guide–Software 53
圖 80：均勻光
圖 81：錫形燈源
Test Research, Inc.
TR7700QE User Guide–Software 54
圖 82：低角度燈源
圖 83：白光燈源
