Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 54 圖 82 ：低角度燈源 圖 83 ：白 光燈源
Test Research, Inc.
TR7700QE User Guide–Software 53

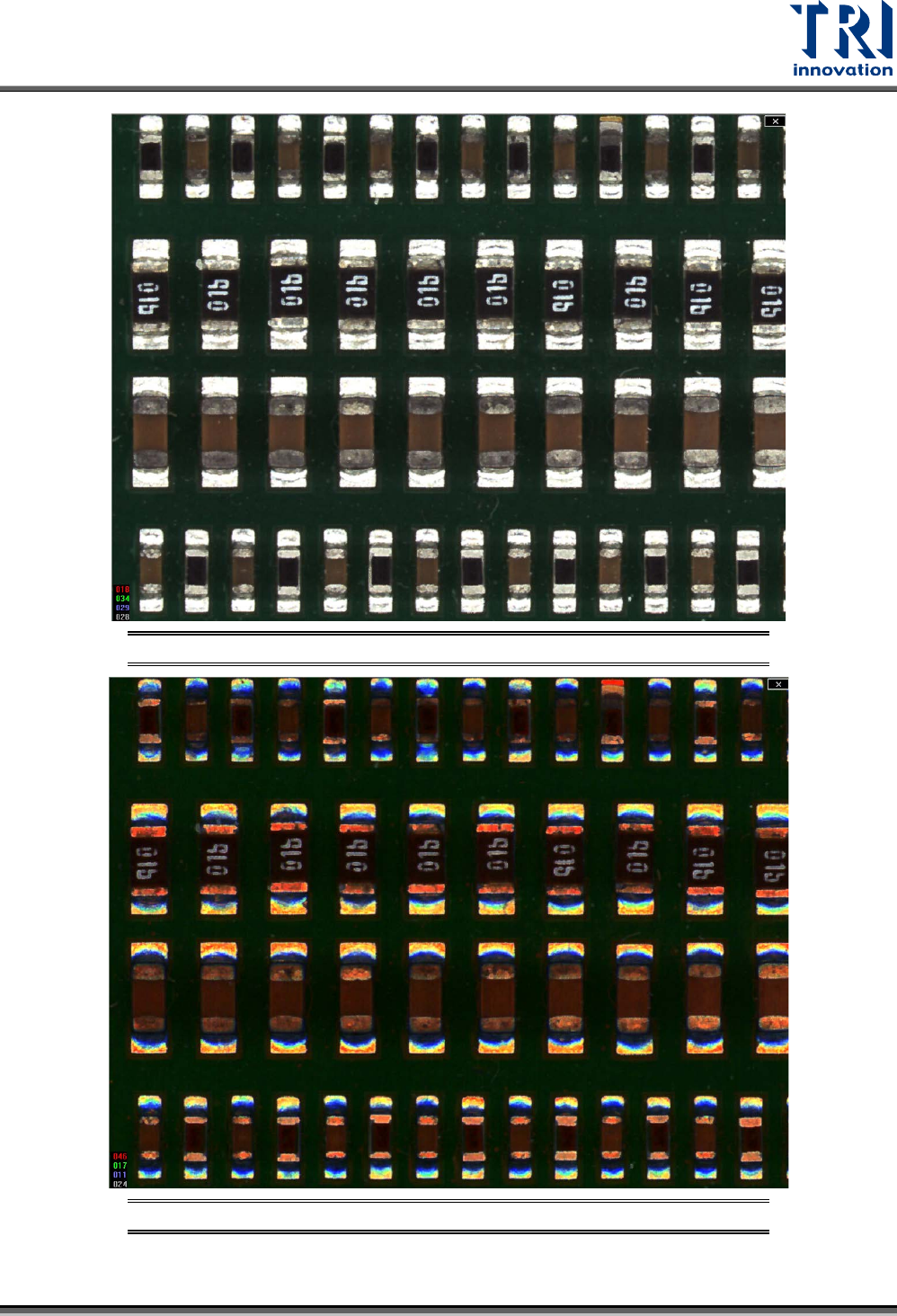

圖 80：均勻光
圖 81：錫形燈源
Test Research, Inc.
TR7700QE User Guide–Software 54

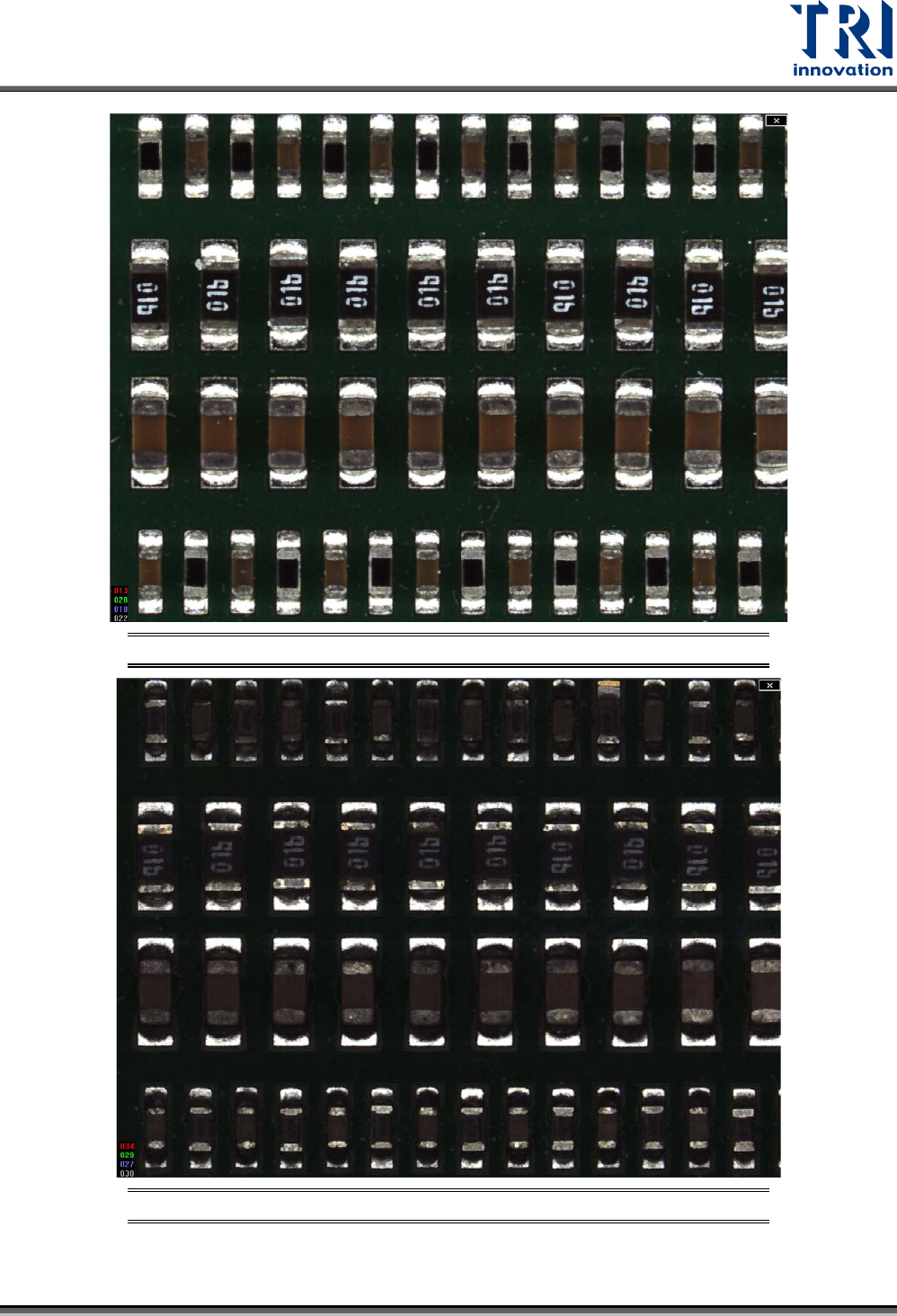

圖 82：低角度燈源
圖 83：白光燈源
Test Research, Inc.
TR7700QE User Guide–Software 55
3.3 代料影像影像處理方式
新增加到代料顯示/編輯區的影像，可以藉由兩類方式來進行影像處理動作：2D模式與 3D 模式
(僅限有 3D 雷射或者條紋光機種使用)。2D 模式包含權重法(Weighting)、色彩空間法(Color
Space)和 RGB 法。3D 模式包含 2D image 與 3D HeightMap 法。
切換的方式是使用者點選新增的檢測框後，在其基本參數與其對應的合格標準面板，先選擇 3D
模式開啟或關閉。在關閉的狀態下，可以在影像模式選擇權重法與色彩空間法或 RGB 法。

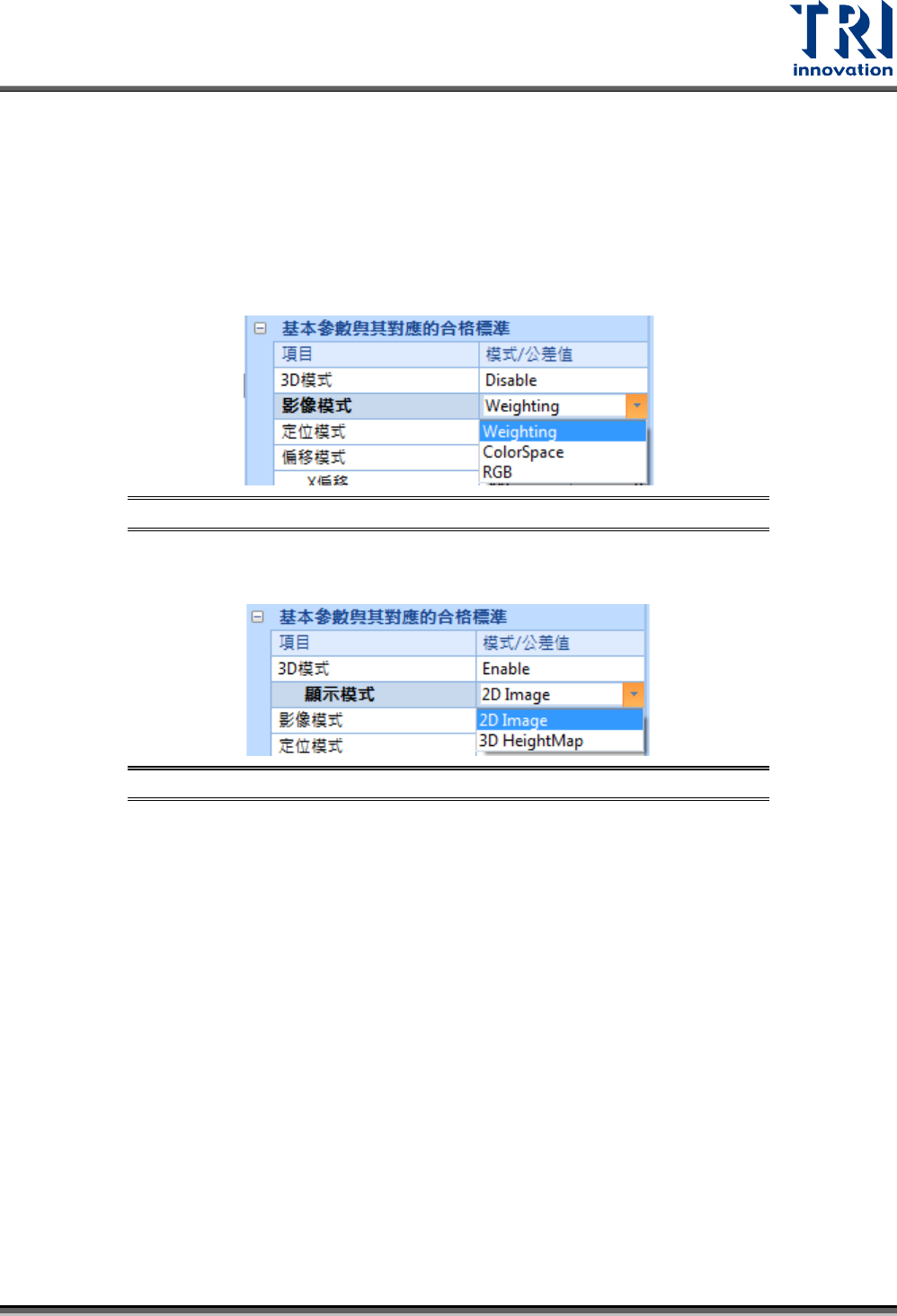

圖 84：切換代料影像處理的方式 – 2D 模式
在 3D 模式開啟的狀況下，可在顯示模式選擇 2D Image 或 3D HeightMap。2D image 的方式同
3D 模式關閉的情況，可以在影像區域選擇權重法、色彩空間法和 RGB 法。
圖 85：切換代料影像處理的方式 – 3D 模式
以下將分別介紹這些影像處理的原理及操作方式：
1.
權重法(Weighting)
此方法是利用紅(R)、綠(G)、藍(B)三色的權重數值調整與門檻值設定來變更代料影像的灰階值，
其操作介面如下圖所示。左方的分布統計圖為此檢測框內依據所設定權重下的灰階分布，而右
方是設定三色權重的調整閥。
