Test Research, Inc.
TR7700QE User Guide–Software 57
動單門檻-高或適應型自動單門檻，如下圖所示。
圖 88：自動門檻值使用選單
– 自動單門檻
此功能適用於當調整完權重後，直方圖中僅有明顯的亮暗兩個群組，如晶片元件電極端和
底板背景。使用後系統會自動設定門檻值來區分亮區與暗區並找出元件本體位置。
圖 89：自動單門檻使用範例
– 自動雙門檻
背景(暗) 電極端(亮)
Test Research, Inc.
TR7700QE User Guide–Software 58
此功能適用於當調整完權重後，直方圖中僅有明顯的三個群組，如元件文字、黑元件本體
以及底板背景。使用後系統會自動設定門檻值來區分這三部分並找出元件本體位置。
圖 90：自動雙門檻使用範例
– 自動單門檻-低
自動將直方圖中分為三個群組, 並將中間+高亮度的群組分離出來，適用於設定晶片
元件的電極端。
圖 91：自動雙門檻-低使用範例
– 自動單門檻-高
自動將直方圖中分為三個群組, 並將最高亮度的群組分離出來，適用於金手指缺陷。
背景(暗)
文字
黑元件
自動單門檻
原圖
自動單門檻-低
Test Research, Inc.
TR7700QE User Guide–Software 59

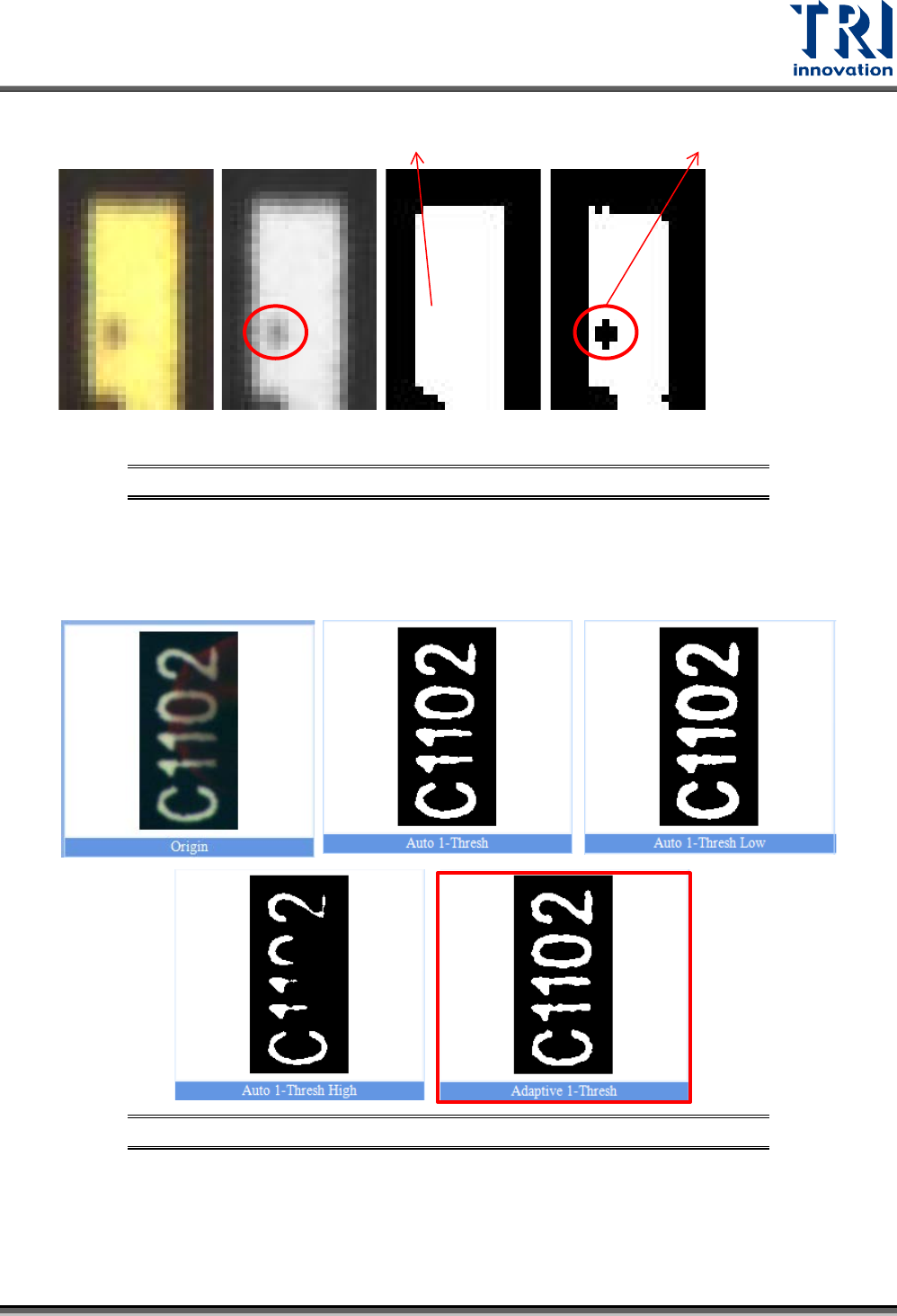

圖 92：自動雙門檻-高使用範例
– 適應性自動單門檻
降低單張影像中亮暗不均的影響，並自動找出最適當的方式進行顯示，適用於雷刻文
字。
圖 93：適應性自動單門檻使用範例
為了方便迅速了解使用，因此將各選項功能綜合如下圖表。
24Bit
8Bit
自動單門檻
自動單門檻-高
強化顯示低對比瑕疵 無法找出低對比瑕疵
