Test Research, Inc. TR7700Q E User Gu ide – S o f twar e 62 例。 圖 97 ：色彩空間 調整區 – 色彩空間圖區 使用者可以點選上方的 下拉按鈕，來快速 的選擇想要的預設 色彩。 圖 98 ：色彩空間 調整區 – 下拉按鈕 若要儲存選擇的顏色， 在選擇想要的色彩 空間後，在下拉按 鈕前 的欄位 輸入欲儲存的 色彩名稱 ( 如下圖所示 ： Chip) 後，按下 “+” 即可。 G…
Test Research, Inc.
TR7700QE User Guide–Software 61

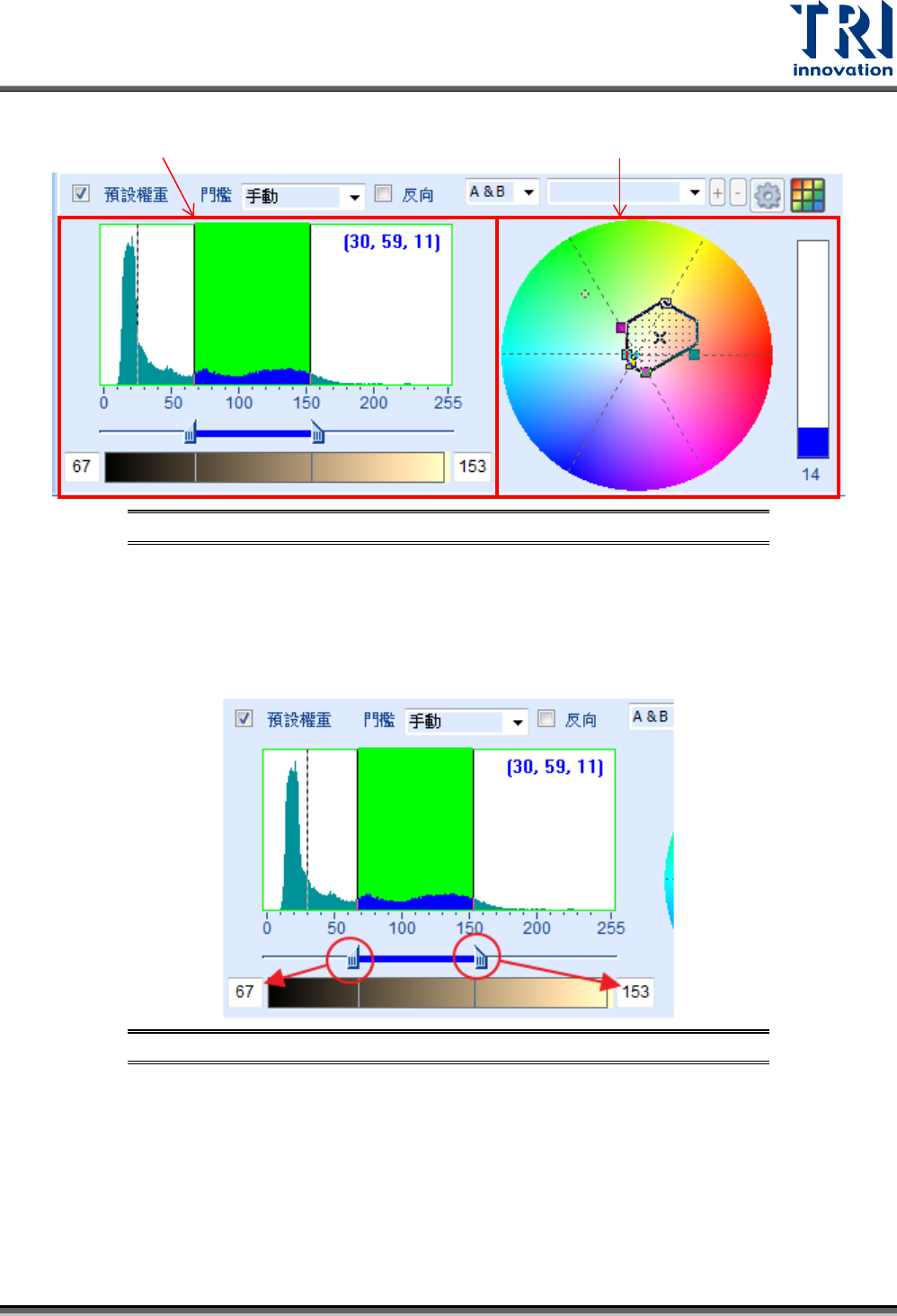

圖 95：色彩空間調整區
亮度分布統計直方圖(Intensity Histogram)：
此區顯示出影像擷取圖的亮度分布，縱軸是像素總數，橫軸是亮度(範圍 0~255)。使
用者可以調整控制條(用滑鼠移動兩端的控制鍵或者使用滑鼠滾輪來放大、縮小所要擷
取的區域)，如下圖紅圈所標示。調整過後，下方的藍色直條圖的兩端會顯示出所設定
出來的亮度範圍，如下圖紅方塊所標示。
圖 96：色彩空間調整區 – 亮度分布統計直方圖
色彩空間圖區(Color Space Zone)：
由 RGB 三個軸所組成的球面色彩分布圖。每個軸由兩個方框控制點來代表其上下限
(每個軸上的兩個方塊僅能在所在的軸上移動)，而所圍出來的交集區即為選取色彩範
圍，預設為全選。另外，X 符號是選色區域交集中心點，為區域代表色。使用者可以
拖曳中心點來移動交集區、雙點擊中心點來全選色彩空間或用滾動滑鼠中鍵來放大/縮
小交集區。勾選“反向”可反選色彩(選擇交集區外的顏色)，而勾選“鎖定”可以固定目前
所選取的顏色區塊。另外，右方的直條與數字顯示出所濾出色彩的面積占擷取圖的比
色彩空間區
亮度分布統計直方圖
Test Research, Inc.
TR7700QE User Guide–Software 62
例。

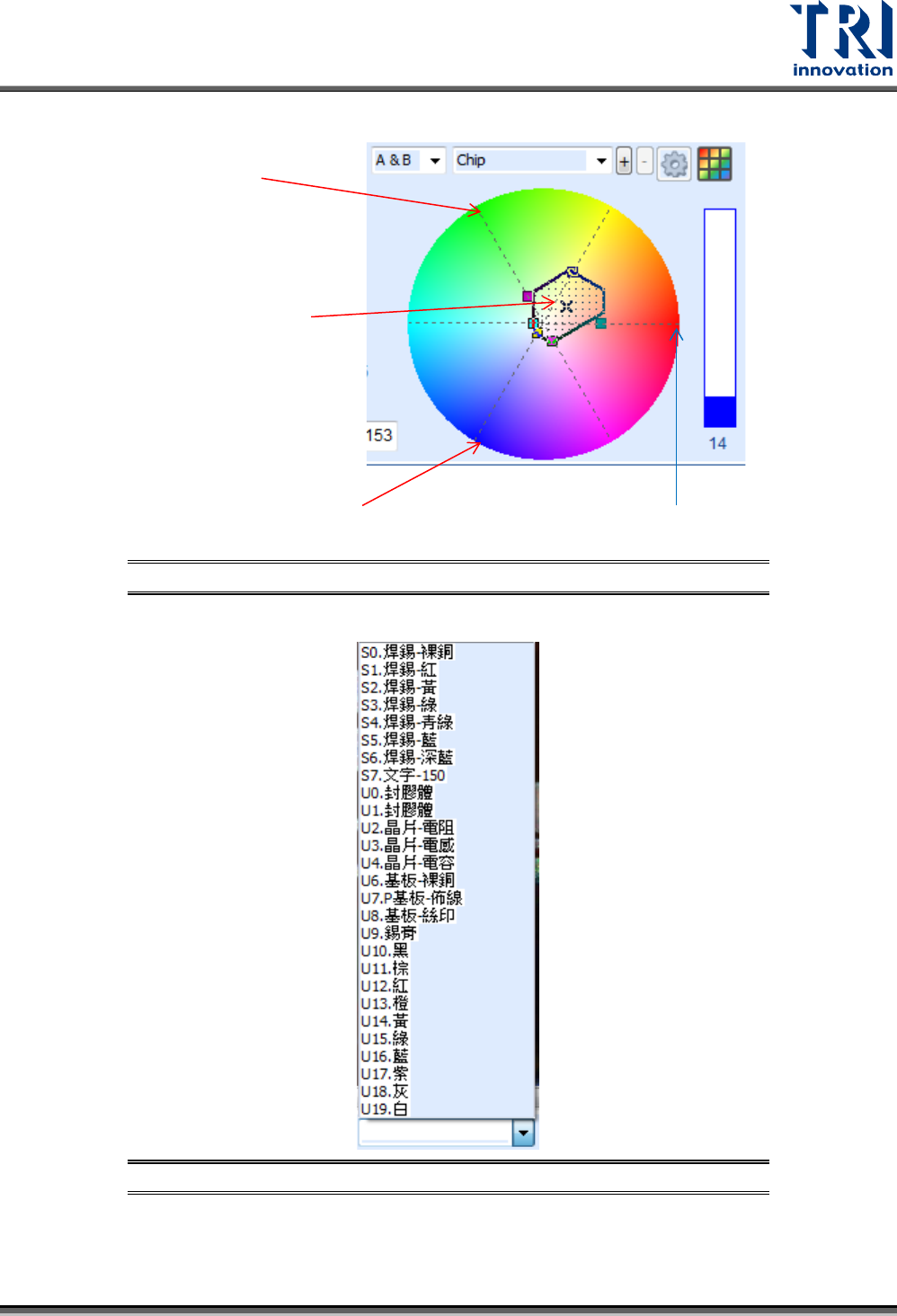

圖 97：色彩空間調整區 – 色彩空間圖區
使用者可以點選上方的下拉按鈕，來快速的選擇想要的預設色彩。
圖 98：色彩空間調整區 – 下拉按鈕
若要儲存選擇的顏色，在選擇想要的色彩空間後，在下拉按鈕前的欄位輸入欲儲存的
色彩名稱(如下圖所示：Chip)後，按下 “+” 即可。
G 軸
B 軸 R 軸
選色交集區(內部)
Test Research, Inc.
TR7700QE User Guide–Software 63

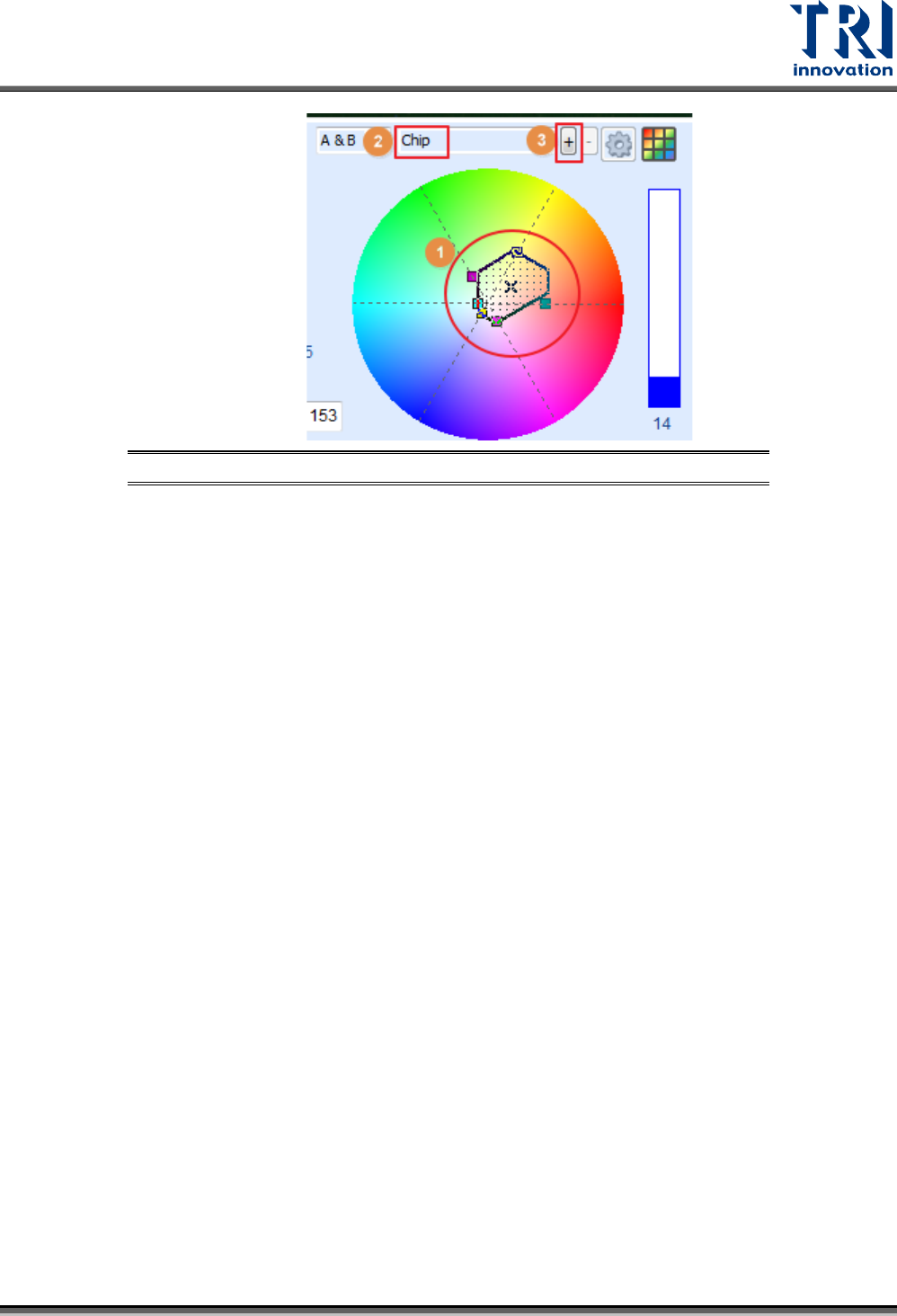

圖 99：色彩空間調整區 – 儲存色彩空間
此外，使用者可點選右上角的彩色九宮格，來進行快速選擇色彩的功能。在快選顏色
的視窗中，使用者可以清楚的看出選擇的色彩在其檢測框所佔的比例(以黃色顯示)。
