Test Research, Inc.
TR7700QE User Guide–Software 64

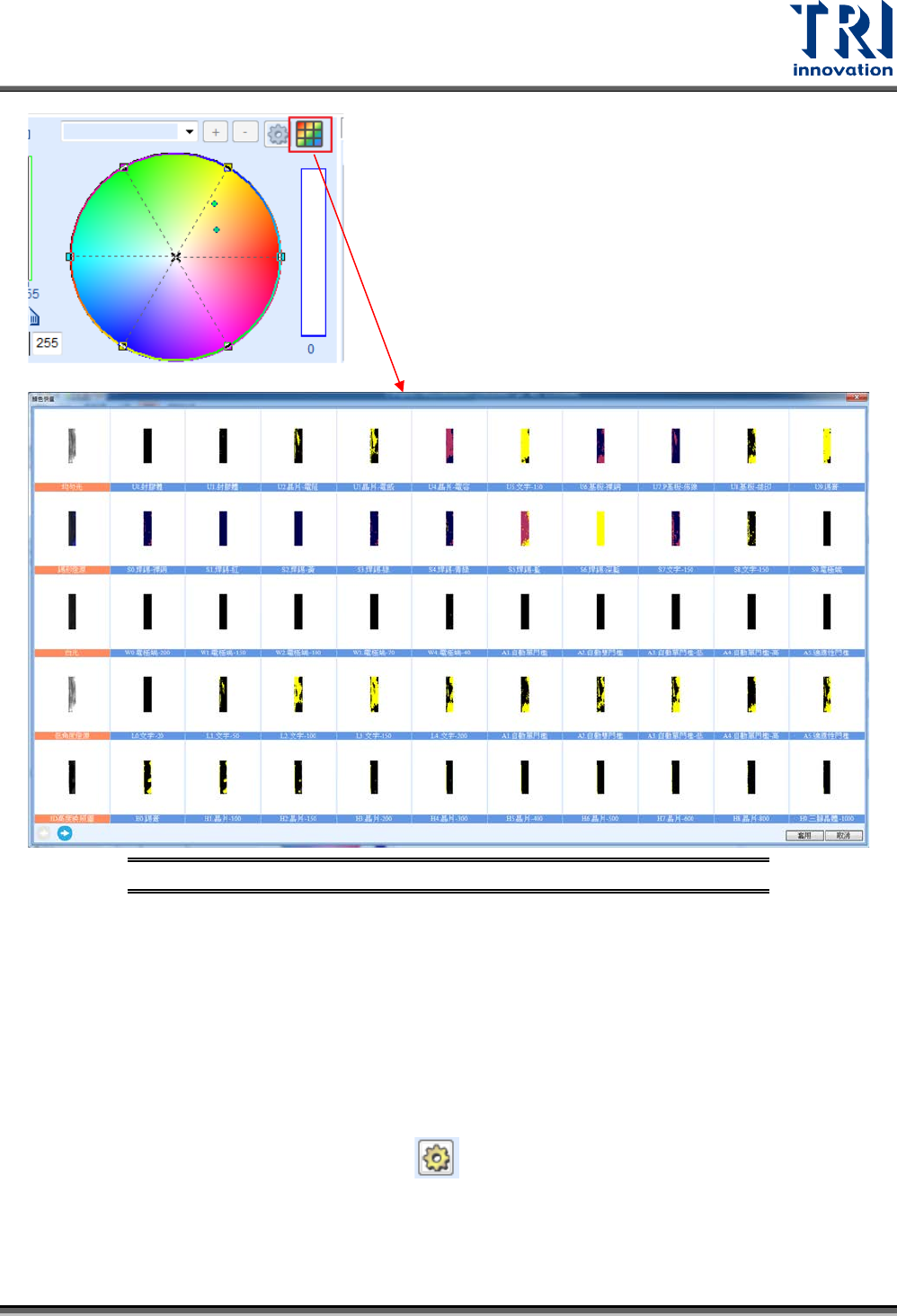

圖 100：色彩空間調整區 – 快選視窗
如果使用者覺得預設的顏色仍不夠使用，也可以自行增加新的色彩並保存。使用的方
式如下：
1. 從色彩空間中選擇想要的色彩。
2. 在下拉欄位自行輸入想要的名稱。
3. 按下“+”按鈕即新增完成。
備註：
1. 若要刪除可選擇色彩名稱後再選擇“-”按鈕。
2. 若要修改所選的色彩，請按下 後開始進行編輯。
一般使用色彩空間法進行代料影像處理的檢測框包括：Chip、Lead與 Pad 框...等。
• 進階使用 1：使用自動門檻值功能，請參閱權重法。
• 進階使用 2：使用權重結合色彩空間法。依據經驗權重法與色彩空間法各有其優勢，
Test Research, Inc.
TR7700QE User Guide–Software 65
因此結合兩者之優點可進行更加的元件影像搜尋效果。使用方式是將色彩空間的[預
設權重]功能反勾選，然後切回權重法介面，調整完三色權重後與選擇完亮度範圍後，
再切換為色彩空間法。此時，色彩空間的亮度分布區所選擇的範圍將是直接套用權重
法所切出較佳的亮度範圍，因此，在此區選擇色彩會有較佳的影像搜尋結果。
• 進階使用 3：按下 Ctrl + Alt + E 可以開啟手動輸入色彩空間六個軸的數值。

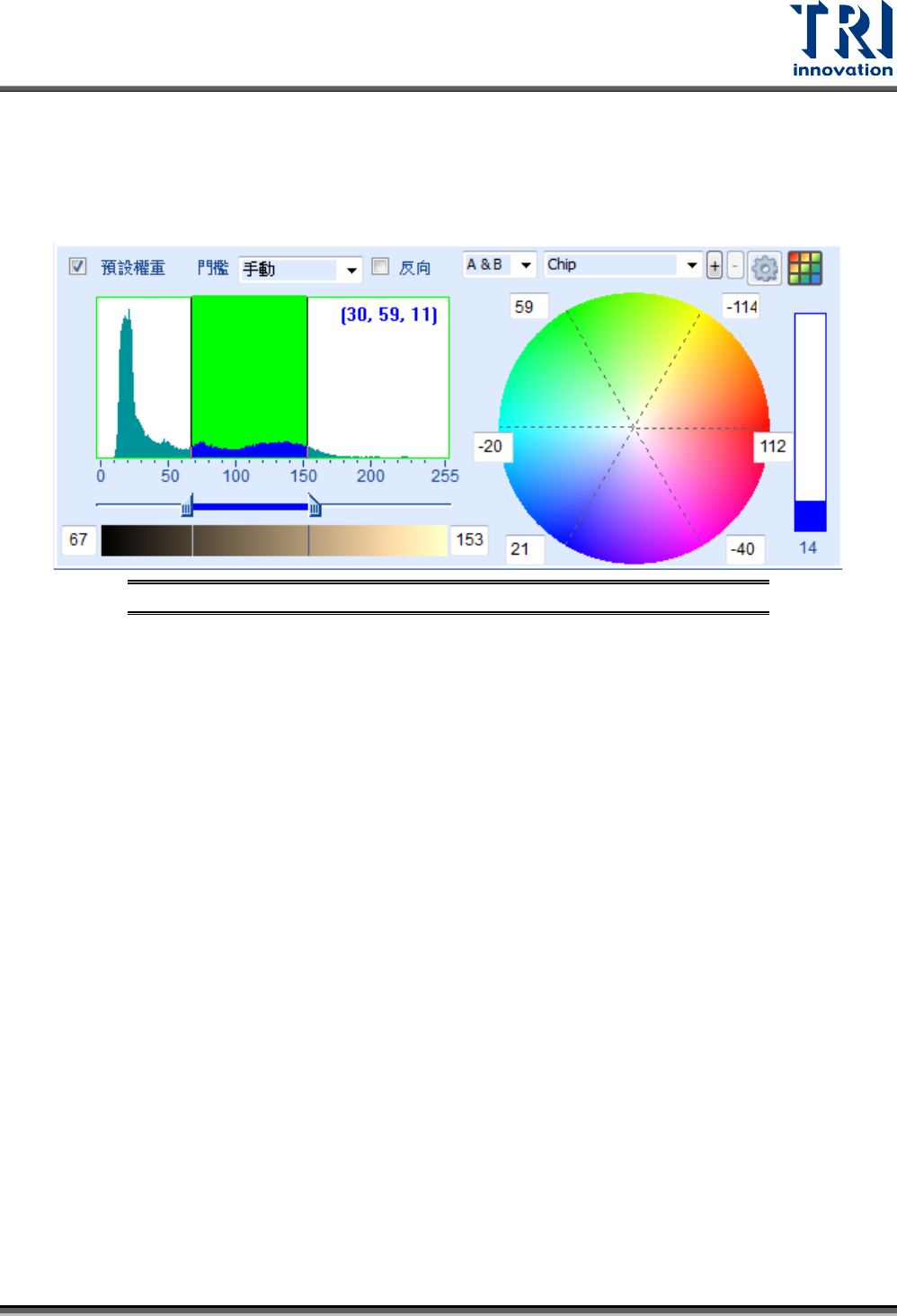

圖 101：色彩空間調整區 – 手動輸入色彩空間數值
選取色彩後在檢測框內的顯示如下圖所示，黃色的區域表示該位置同時符合所設定亮
度空間分布以及色彩空間分布的範圍。紫色的區域表示該位置該位置僅符合設定的亮
度分布範圍，但是不符合所設定的色彩空間範圍。在計算檢測框百分比相關參數條件
時，僅有黃色的區域會被列入計算。
Test Research, Inc.
TR7700QE User Guide–Software 66

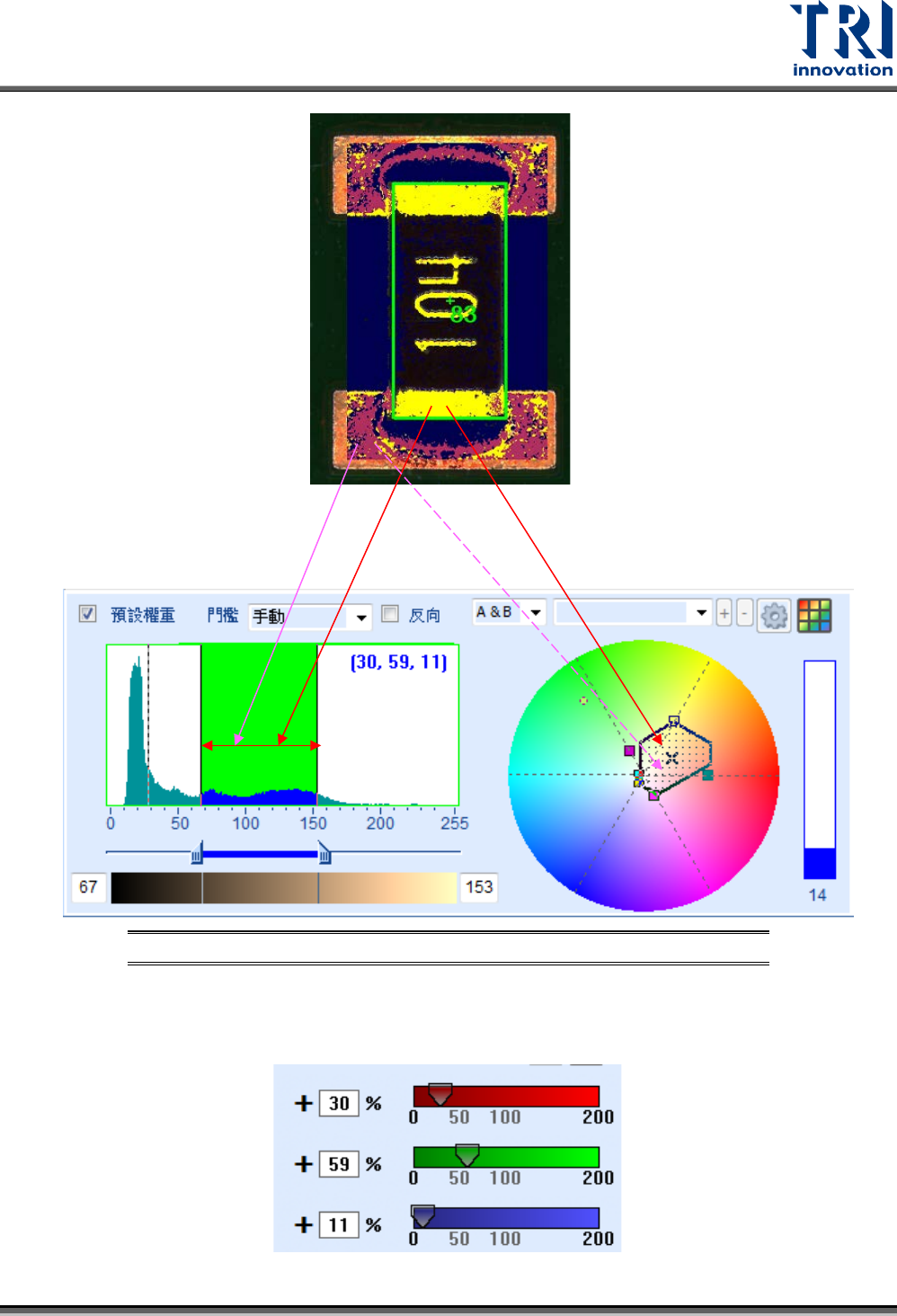

圖 102：色彩空間調整區 – 檢測框內顏色說明範例
介面功能
預設權重：使用預設的權重來進行色彩空間選擇。如下圖所示，預設權重的紅綠
藍分別為 30、59 和 11。
符合 符合
符合
不符合
