Test Research, Inc.
TR7700QE User Guide–Software 73
• 顯示處理後的影像：顯示經過影像處理後的影像。
• 複製遮罩到其他影像：將遮罩複製到其他代料影像上。
• 遮罩類型：可選擇一般或者白色的遮罩。
• 形狀
− 矩形：按下此按鈕會出現矩形遮罩框。
− 圓形：按下此按鈕會出現圓形遮罩框。
− 鉛筆：以手動方式個別指定哪些部分要設定遮罩。
− 橡皮擦：清除已經加入的遮罩。
− 畫素：調整畫筆或橡皮擦的粗細。
• 使用灰階
− 依灰階：開啟遮罩範圍功能。
− 反向：以設定的遮罩範圍以外的地方作遮罩。
− 遮罩範圍：設定在灰階範圍以內的地方作遮罩。
− 遮罩延伸：設定以檢測框往內(-)或往外(+)延伸多少畫素為遮罩範圍。
• 遮蔽內部：將矩形框或圓形框的內部完全遮罩。
• 遮蔽外部：將矩形框或圓形框的外部完全遮罩。
• 清除全部：將設定遮罩的部分完全清除。
• 重置框：將遮罩框移動到初始位置。
預檢代料：檢測所有代料影像並顯示計算結果。
圖 113：點選”即時檢測代料”影像功能後的代料影像
檢視特徵：進行代料影像的輪廓偵測，可從圖中線條得知目前的權重調整是否能清楚的切
割出想要的目標。[僅能在輪廓檢測框(Contour)使用]
Test Research, Inc.
TR7700QE User Guide–Software 74
圖 114：顯示代料影像輪廓功能視窗
套用設定到全部：將當下代料影像設定的 ColorSpace 、Weighting 、 RGB 參數套用給相
同燈源不同群組的代料影像。此功能僅能給輪廓檢測框(Contour)使用。關於輪廓檢測框
(Contour)的設定，請參閱 3.7.19。
增加色彩空間所要擷取的色彩數：在很多時候，影像中欲切出的色彩區塊不一定是連續分
布，若將非連續的區塊全部納入色彩空間範圍，可能導致中間區塊的雜訊也一起被切出。
此時，需要多重色彩區塊的機制來處理這個問題。新增多個色彩空間的操作步驟如下：
步驟1. 選擇元件黑色部分的色彩空間（紅框部分）。
圖 115：點選第一區色彩設定
Test Research, Inc.
TR7700QE User Guide–Software 75

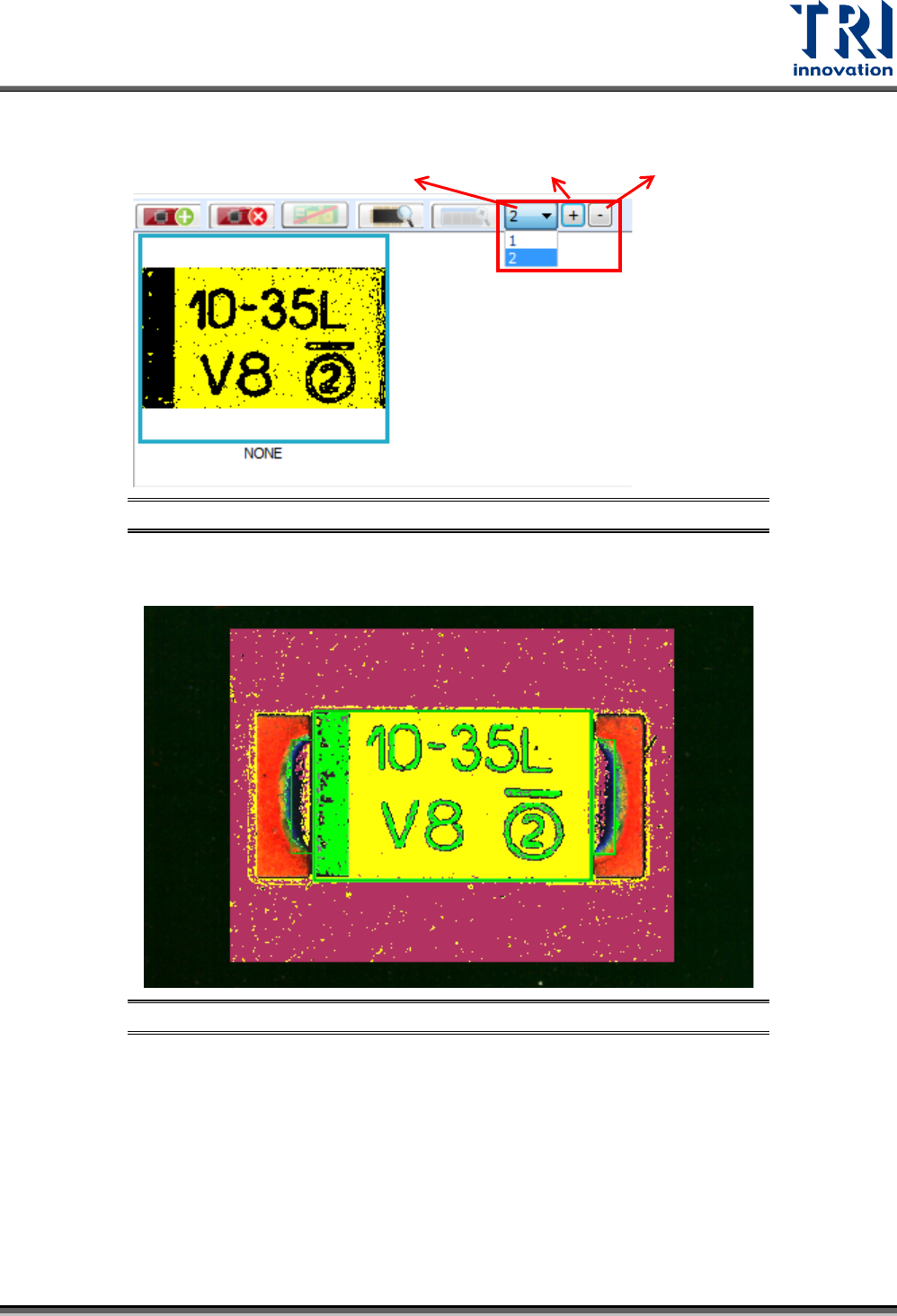

步驟2. 按下“+”按鈕來並選擇新增的色彩空間 2。
圖 116：增加第二區色彩設定
步驟3. 設定第二區顏色，黃色區域代表目前調整中的色彩空間切出的部分，綠色區域代表
其他組已調整色彩空間切出的部分。檢測時會以黃色加綠色空間的聯集結果來顯示。
圖 117：選取第二區色彩設定
代料影像檢視器：提供不同群組代料影像的檢視及處理介面。在此介面上，使用者可以將
將選擇的代料影像全部一起移除，或者將選擇的代料影像移動到另外一個群組，設定為元
件影像或者缺件影像。
新增色彩空間 減少色彩空間 選擇色彩空間
