JX-200_安装要领书 - 第11页
Rev. 1.0 安装要领书 5. XY 装置关系 5-1. 取下 X 轴框架 取下固定 X 轴框架的 Y 轴固定板和安装注意标签。 Y 轴固定板 注意标签 图 5-1-1 ※ 左右的 X 框架端头均进行调整。 请把 X 轴框架固定到靠进机械前侧。 最后请确认 X 轴的前后移动动作。 8
Rev. 1.0
安装要领书
６） 锁定调节器螺母。此时，请确认在锁定状态下书评应在设定值±1 刻度以内。
７） 固定调节器的六角孔螺栓 A(3 根)。
六角孔螺栓 A
图 4-1-3
4-2. 调节脚的地面防滑
标准的调节脚应做地面防滑处理。

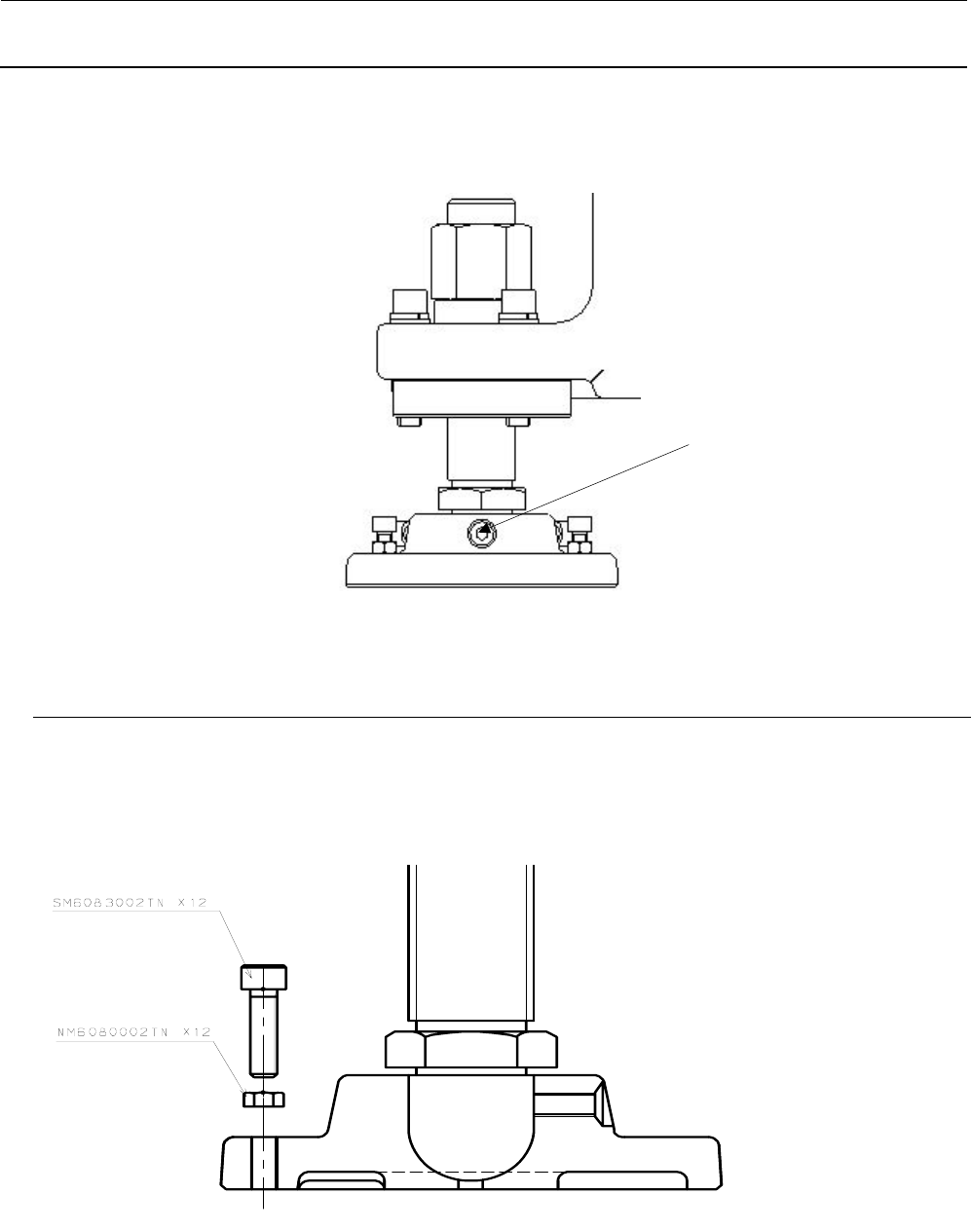

1） 机器调整水平后，转动 M ８×３０（１２处）接触地面，从其位置转动 45 度。
2） 用 M8 螺母拧紧固定。
图 4-2-1
7
Rev. 1.0
安装要领书
5. XY 装置关系
5-1. 取下 X 轴框架
取下固定 X 轴框架的 Y 轴固定板和安装注意标签。
Y 轴固定板
注意标签
图 5-1-1
※左右的 X 框架端头均进行调整。
请把 X 轴框架固定到靠进机械前侧。
最后请确认 X 轴的前后移动动作。
8
Rev. 1.0
安装要领书
5-2. 取下贴装头
请取下固定贴装头的止动器和安装注意标牌。
X 轴固定板
安装螺丝
图 5-2-1
请确认贴装头的左右移动动作。
9
