Rev. 1.0
安装要领书
8. 底桥
（１）底桥的整体
空气盖 纤维丝带
揭下上图的纤维丝带，再卸下空气盖。
9. ATC 装置
卸下固定 ATC 底座和滑板的纤维丝带。
图 9-1 卸下滑动板固定纤维丝带
纤维丝带 空气盖
13
Rev. 1.0
安装要领书

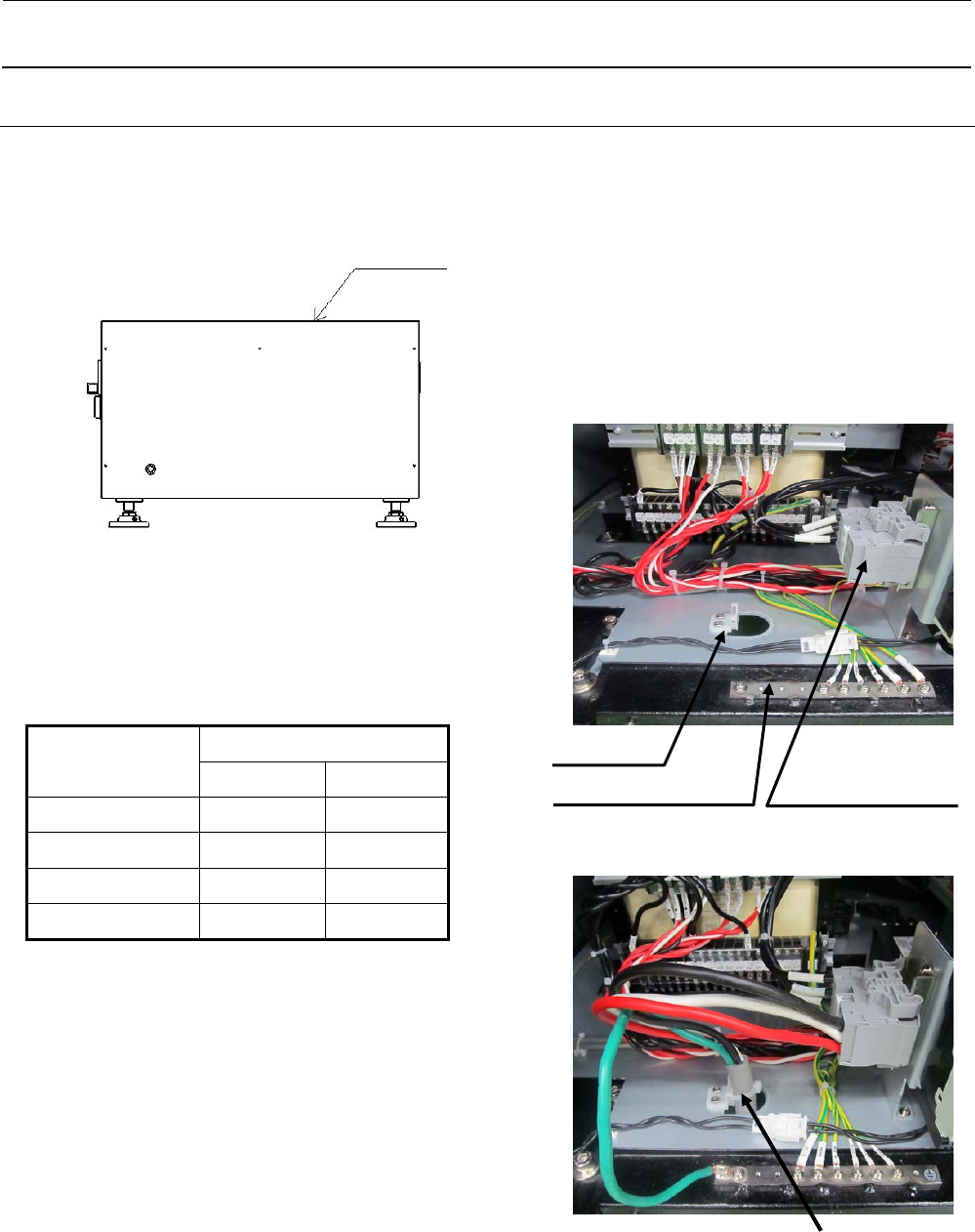

10. 电源线的连接
１） 连接电源线之前，请确认配电盘的断路器关闭等，连接电源电路的电源应被切断。
２） 松开护罩的螺丝，拆下护罩 RB，再拆下内部的护罩。
３） 将电源的各线路连接到装置内部的端子台上。
FG 线连接到底架上的 FG 连接柱上。
电源线按图 10-3 所示用束线箍固定在固定座
上。(电源线和 FG 线请参照表 10-1，请使用
适合电线长度的电线。)
护罩 RB
图 10-1
固定座
端子台
FG 线连接用的分接头
图 10-2
表 10-1 电线长度的适合断面积
导体断面积[mm
2
]
电线长度[m]
200V 系列 400V 系列
20 以下 5.5 3.5
30 5.5 5.5
40 8 5.5
50 10 6
束线箍固定在固定座上
图 10-3
14
Rev. 1.0
安装要领书
４） 200V 系列和 400V 系列是区分使用指示灯的。参照表 10-2。请使用符合规格的指示灯。
５） 要变更电源电压时，请转换变压器的分接头。图 10-4 所示是 200V 时的配线。切换电压时，请将①、
②、③改接到目标电压端子上。
表 10-2
输入电压 货号
200V
220V
200V 系列
240V
40106608
380V
400V
400V 系列 40106609
415V
1
240V 380V200V 220V 400V 415V 240V 380V200V 220V 400V 415V 240V 380V 200V 220V 400V 415V
U
V W
34V 0V100V- 0V 100V- 0V WU V
4.3A 3A 2.7A 200V 1.2A
2 3
图 10-4
危险
请确保工厂充分的供电电流容量。
危险
请绝对不能连接到不符合电压规格的电源上。
