Rev. 1.0 安装要领书安装主管路过滤器（选购件）连接到主管路过滤器进口侧从主管路过滤器出口侧接出卸下 1. 卸下连接手控阀与调节过滤润滑组合件的管子。 2. 決定主管路过滤器的设置场所。因为是用磁力进行安装，可以设置在任意的场所，但推荐装在机器的右面旁边。请用组装在内的管子和附属的管子调节长度。 3. 将管子从手控阀连接到主管路过滤器的进口侧，从主管路过滤器的出口侧连接到调节过滤润滑组合件上。 19

Rev. 1.0

安装要领书

泄水管组件

安装螺丝

泄水箱

泄水箱架

按上图所示，安装 DT STAY BR、泄水箱架、泄水箱及泄水管组件。

泄水管组件的管子，要把 1 根的这一头接在泄水箱上，2 根的这一头接在调节过滤润滑组合件（参照前页）

上。

Rev. 1.0

安装要领书

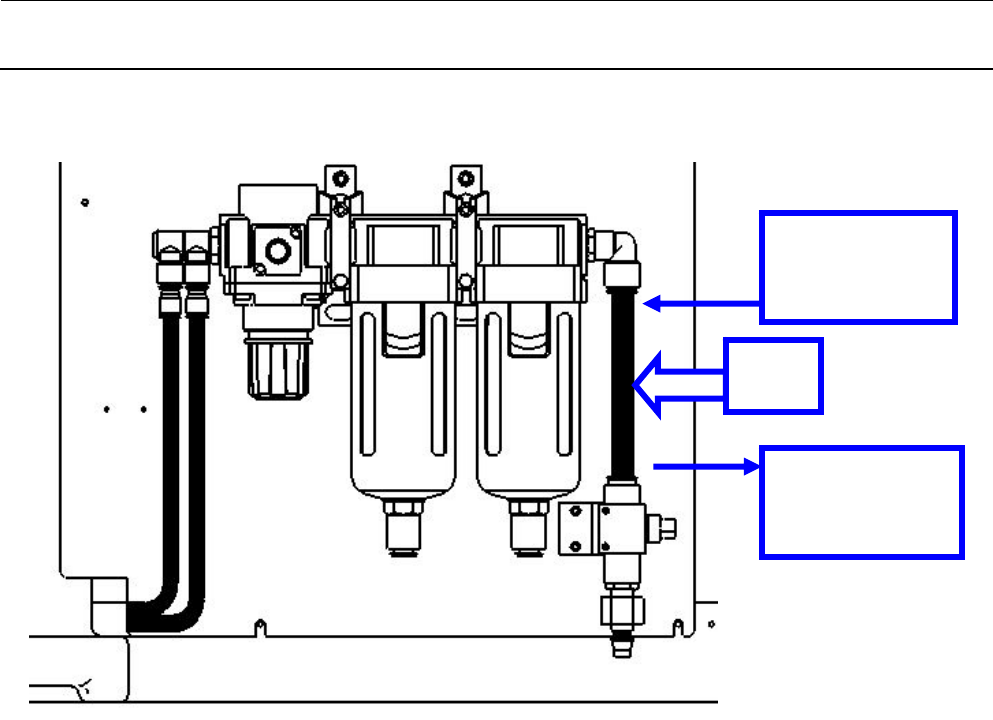

安装主管路过滤器（选购件）

连接到主管路过

滤器进口侧

从主管路过滤器

出口侧接出

卸下

1. 卸下连接手控阀与调节过滤润滑组合件的管子。

2. 決定主管路过滤器的设置场所。

因为是用磁力进行安装，可以设置在任意的场所，但推荐装在机器的右面旁边。

请用组装在内的管子和附属的管子调节长度。

3. 将管子从手控阀连接到主管路过滤器的进口侧，从主管路过滤器的出口侧连接到调节过滤润滑组

合件上。

Rev. 1.0

安装要领书

12. 附属品的连接

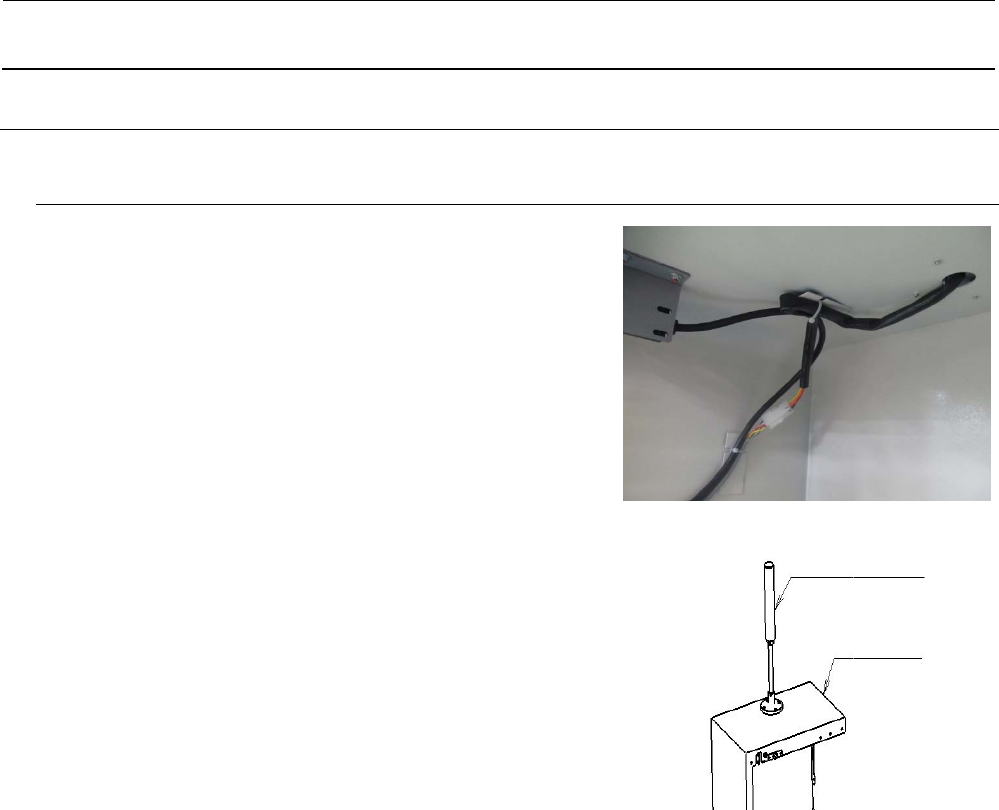

12-1. 信号灯（选购件）

１）从护罩 RUR 上部的孔中插入信号灯，用安装螺钉固定。

２）请将信号灯的电线和束线箍用束线箍固定在护罩内侧。

〈注意〉电线请卷绕在支架上，以防其松弛。

信号灯

护罩 RUR
