Rev. 1.0
安装要领书

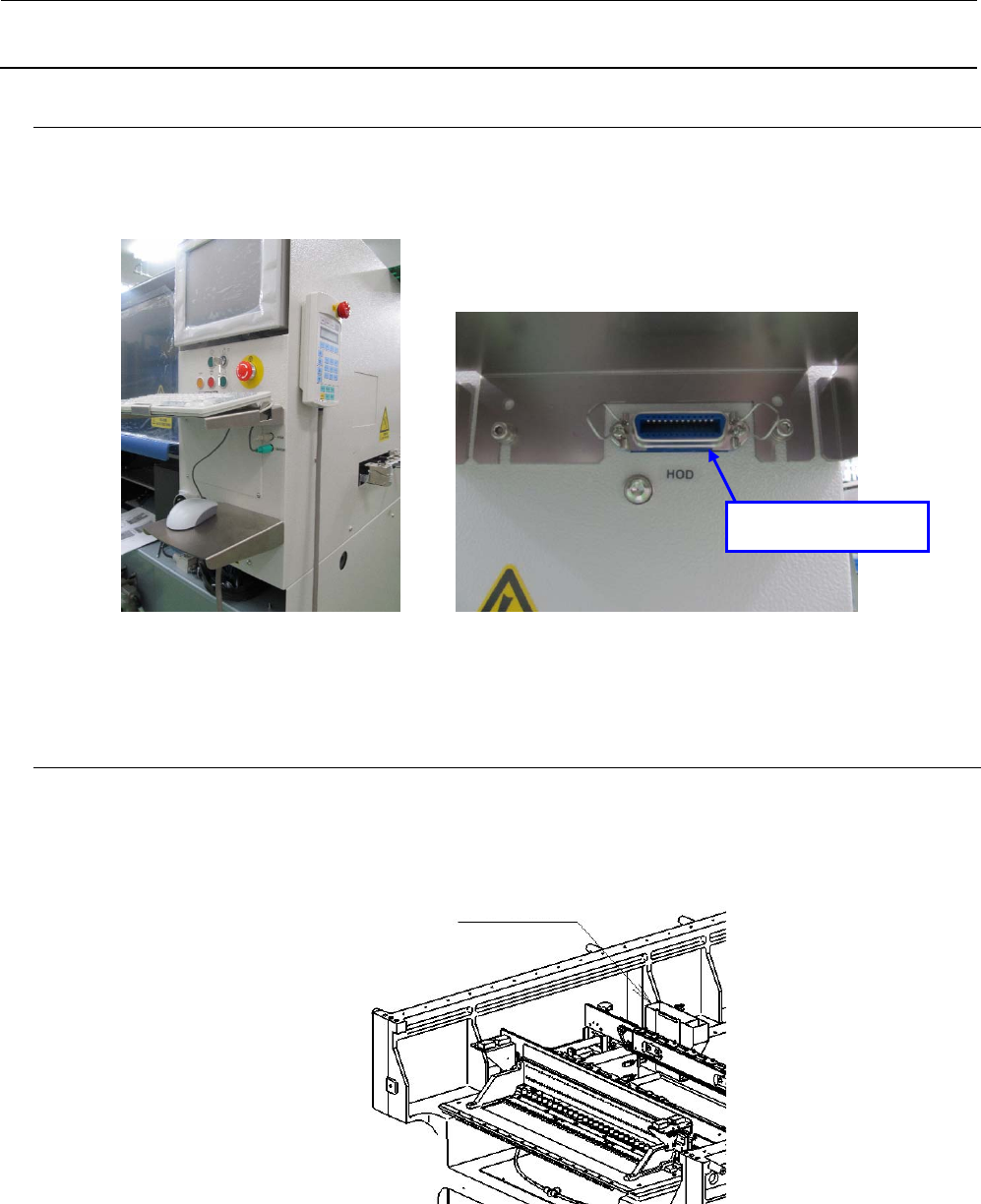

12-4. HOD（选购件）
１） 如下图所示，将 HOD 的电缆线连接到 HOD 用的连接器上。
图 12-4-1 图 12-4-2
12-5. 芯片 BOX 的安装
请把芯片 BOX 安装到下图所示的位置。
图 12-5-1
HOD 用的连接器
芯片 BOX
前侧
23
Rev. 1.0
安装要领书

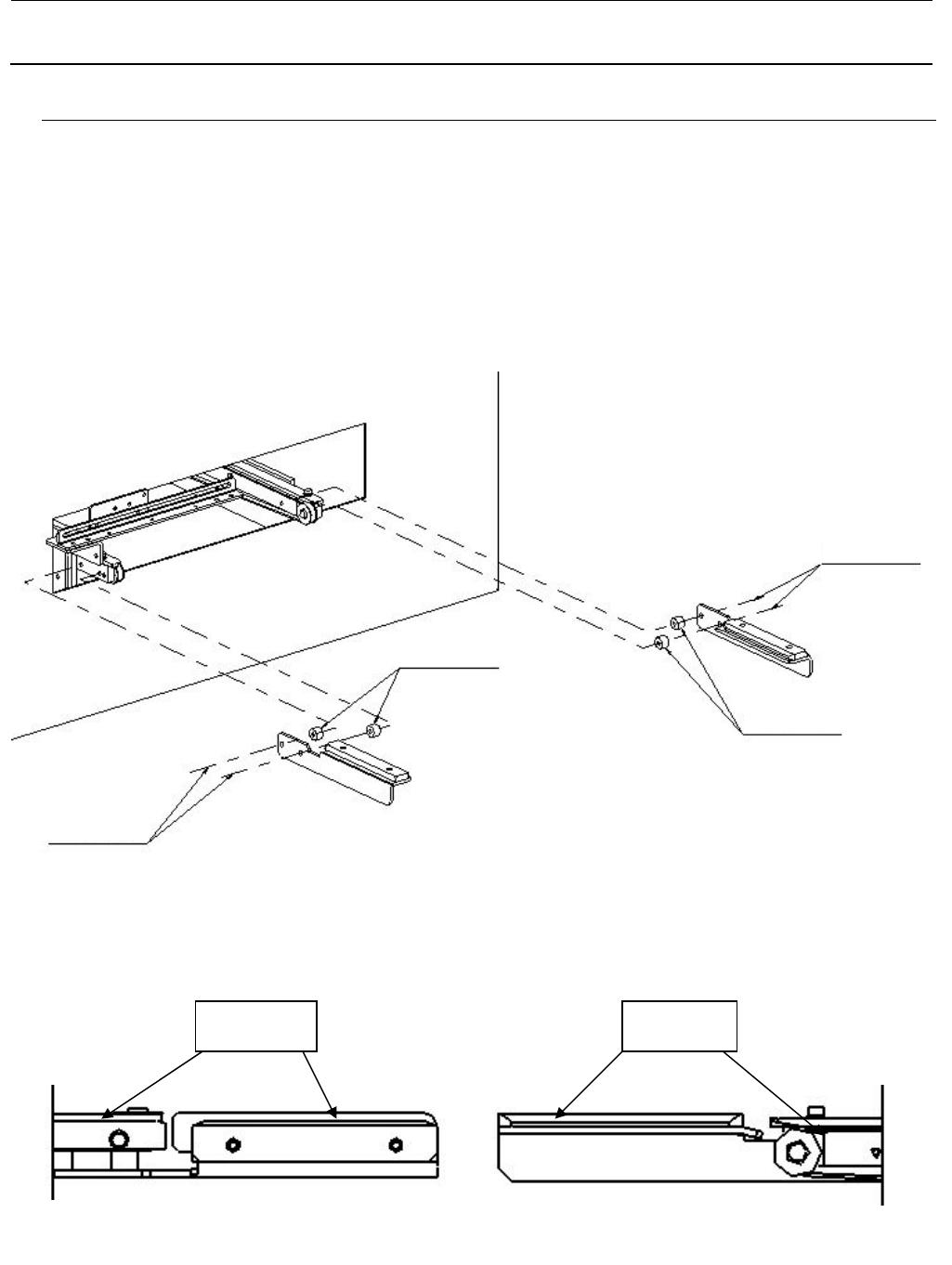

12-6. 传送延长导轨
1） 按图 12-6-1 所示安装导轨｡
请注意别忘记插入垫圈｡
2） 请按图 12-6-2､3 所示进行导轨的位置调整｡
调整到主机和传送延长导轨的上面及侧面处于同一平面｡
请用尺子等检查一下是否处于同一平面｡
下图是右侧的图，左侧也相同｡
图 12-6-1
定位螺钉
垫圈
垫圈
定位螺钉
同一平面 同一平面
图 12-6-2 上面图 图 12-6-3 侧面图
24
Rev. 1.0
安装要领书

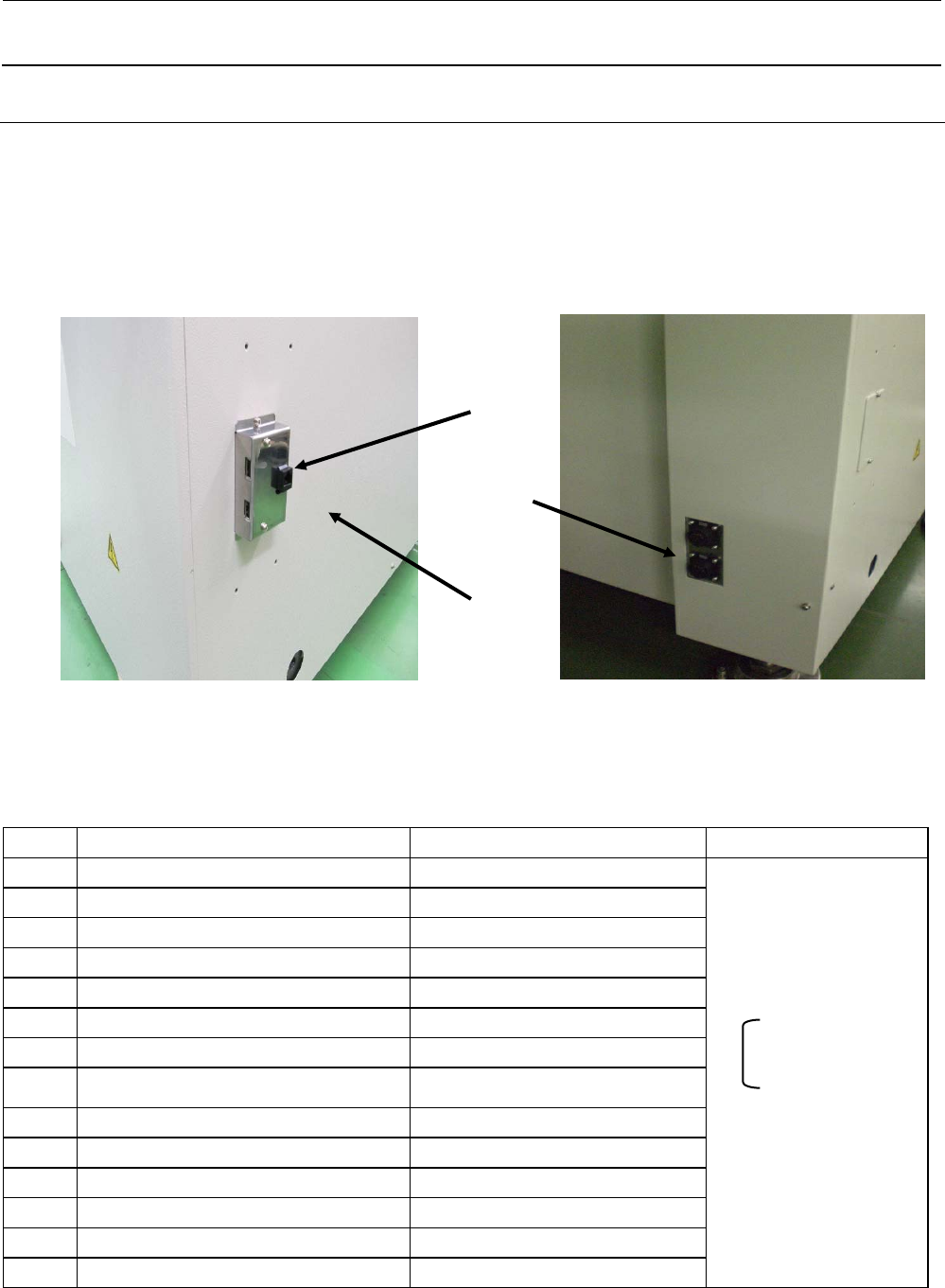

13. 与外部装置的接口
１） ①为 USB 端口×2。②是以太网连接口。
２） ③是当主机装在线使用时，与其他装置连接的输出(输入)用插头(14P)。与贴片机的上游机器连接
时，连接到③的上侧连接器（JOINT IN）。与贴片机的下游机器连接时，连接到③的下侧连接器
（JOINT OUT）。
图 13-1 主机右侧面 图 13-2 主机右后面
①
③
②
表 13-1 主机正面左侧的插头表
信号名 传送方向 右流动 信号名 传送方向 左流动 使用插头
1 READY OUT ＋ READY IN ＋
2 READY OUT － READY IN － （GND） AMP
3 BOAD AVAILABLE IN ＋ BOAD AVAILABLE OUT ＋ 206043-1
4 BOAD AVAILABLE IN － （GND） BOAD AVAILABLE OUT －
5 N.C. N.C.
6 N.C. N.C. 电缆线侧
7 N.C. N.C. 连接插头
8 N.C. N.C. 206044-1
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
25
