Rev. 1.0 安装要领书 1. 基本构成和各部分的名称 1-1. JX-200 图 1-1-1 正面图 图 1-1-2 右侧面图 ① 视觉监视器 ⑤ 鼠标 ② 液晶显示器 ⑥ 信号灯（选购件） ③ HOD （选购件） ⑦ 主开关 ④ 键盘 注意 如果刚开封就发现机器有故障部位、 缺少零件等， 请拍下照片并记录下来。 索赔处理时可能需要提供。 1
Rev. 1.0
安装要领书
目录
1. 基本构成和各部分的名称 ................................................................................................................................................................1
1-1. JX-200.........................................................................................................................................................................................1
2. 主机的搬运方法....................................................................................................................................................................................2
3. 有关包装箱包装材料等的除去 ......................................................................................................................................................3
3-1. 机器主体 ....................................................................................................................................................................................3
3-2. 安全防护罩................................................................................................................................................................................4
3-3. 基板的传送................................................................................................................................................................................5
4. 基板传送高度和水平的调整 ...........................................................................................................................................................6
4-1. 水平调整 ....................................................................................................................................................................................6
4-2. 调节脚的地面防滑.................................................................................................................................................................7
5. XY装置关系.............................................................................................................................................................................................8
5-1. 取下X轴框架.............................................................................................................................................................................8
5-2. 取下贴装头................................................................................................................................................................................9
6. 贴装头装置 .......................................................................................................................................................................................... 10
6-1. 取下包装材料........................................................................................................................................................................ 10
6-2. 取下贴装头固定部件......................................................................................................................................................... 11
6-2-1． 取下LNC贴装头Z轴固定部件..................................................................................................................... 11
7. 基板传送装置关系............................................................................................................................................................................ 12
7-1. 附属品的取下........................................................................................................................................................................ 12
7-2. 手柄组件的取下................................................................................................................................................................... 12
8. 底桥 ......................................................................................................................................................................................................... 13
9. ATC装置................................................................................................................................................................................................ 13
10. 电源线的连接...................................................................................................................................................................................... 14
11. 空气管道的连接................................................................................................................................................................................. 16
12. 附属品的连接...................................................................................................................................................................................... 20
12-1. 信号灯（选购件）.............................................................................................................................................................. 20
12-2. 视觉监视器............................................................................................................................................................................. 21
12-3. KB支架、鼠标板.................................................................................................................................................................. 22
12-4. HOD（选购件）................................................................................................................................................................... 23
12-5. 芯片BOX的安装................................................................................................................................................................... 23
12-6. 传送延长导轨........................................................................................................................................................................ 24
13. 与外部装置的接口............................................................................................................................................................................ 25
14. 主电源打开前的检查....................................................................................................................................................................... 27
Rev. 1.0
安装要领书
1. 基本构成和各部分的名称
1-1. JX-200

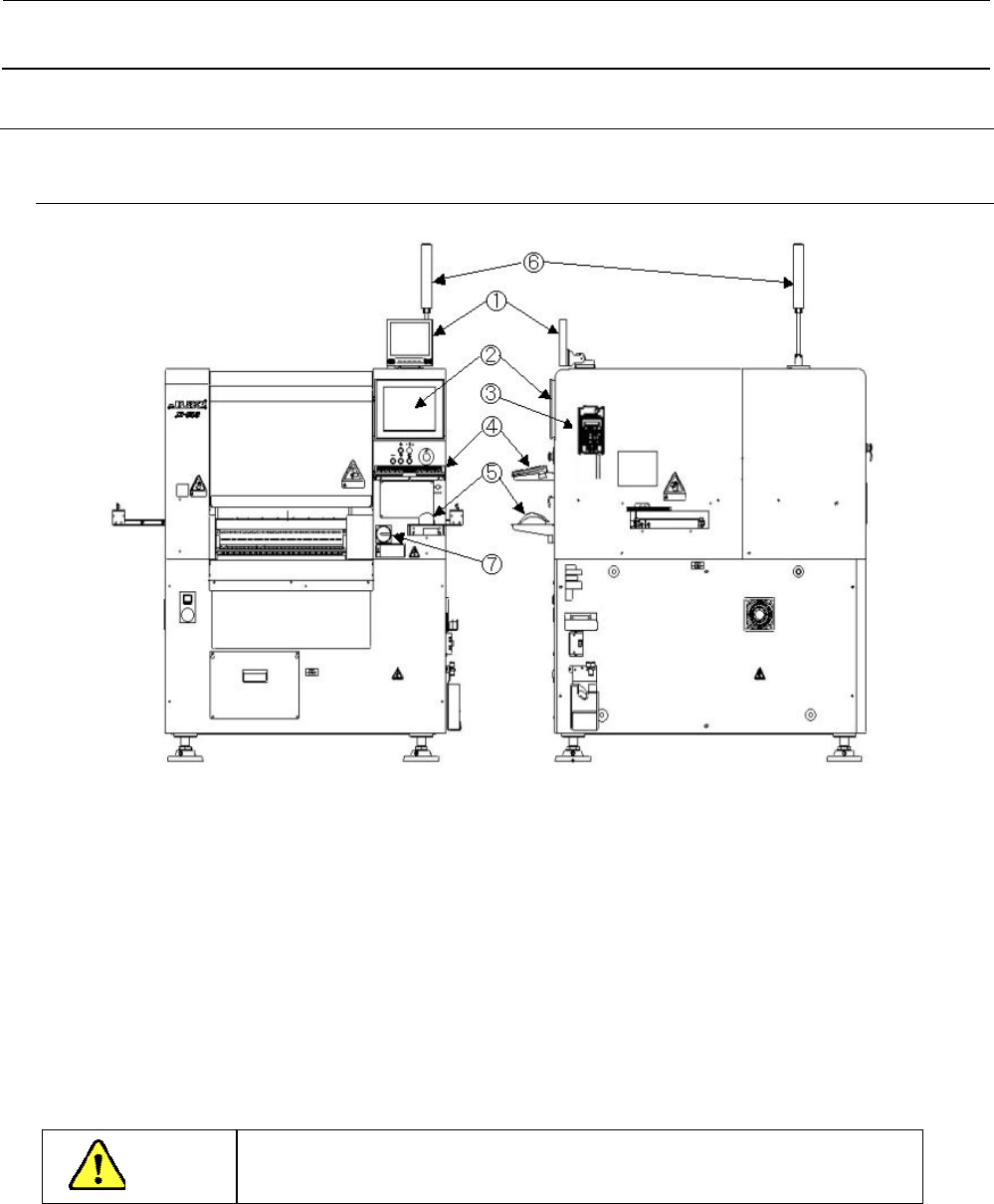

图 1-1-1 正面图 图 1-1-2 右侧面图
① 视觉监视器 ⑤ 鼠标
② 液晶显示器 ⑥ 信号灯（选购件）
③ HOD（选购件） ⑦ 主开关
④ 键盘
注意
如果刚开封就发现机器有故障部位、缺少零件等，请拍下照片并记录下来。
索赔处理时可能需要提供。
1
Rev. 1.0
安装要领书
2. 主机的搬运方法
＜程序＞
１． 用叉车移动时，请把叉车的爪从主机前方放入，确认叉车爪全部伸出主机的后方之后，再抬起移动。
２． 如果有选购的脚轮，请升起调节器，使脚轮充分接触地板（地面）后再进行机器的搬运及移动。
＜注意＞
１． 用叉车移动时，请把货物重心标志放到叉车爪的中央位置。
（板条货架也同样。）
２． 请不要安装着视觉监视器的状态用叉车移动主机。
（板条货架也同样。）
货物重心标志
视觉监视器
脚轮
图 2-1 货物重心标志
2
