3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE D4
3.7 PCB コンベヤシステム ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
108
実装シーケンスが中断されると、コンベヤインタフェースが無効になり、実装ベルト上に現在
ある PCB は完成されます。
コンベヤインタフェースは、両方の搬送トラックに対して同時に無効になったり、有効になっ
たりします。
3

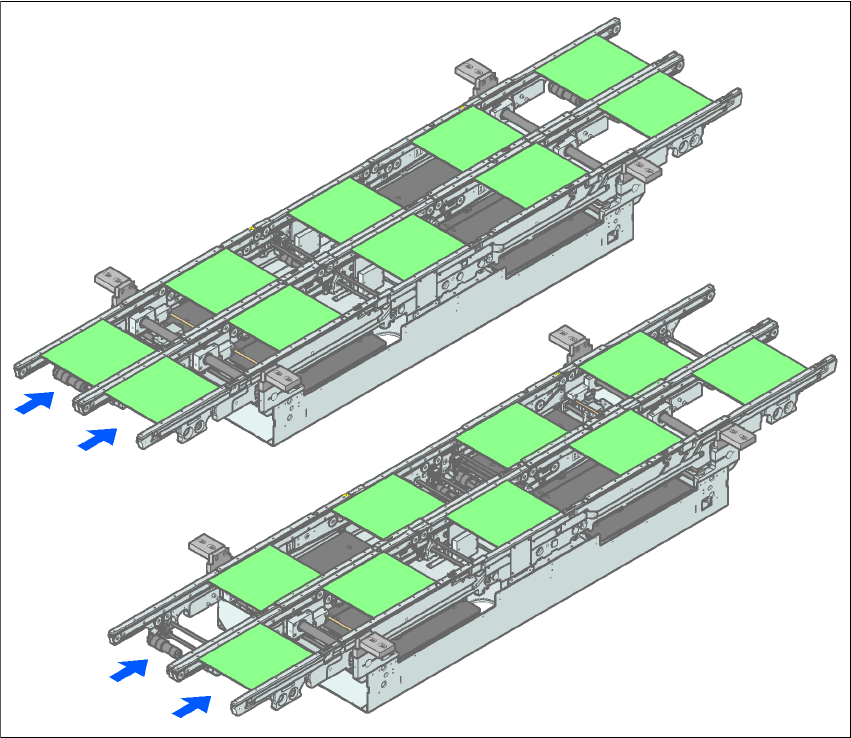

図 3.7 - 4 搬送モード
3.7.3.7 同期搬送モード
説明 3
同期モードでは、二枚の同じサイズの PCB が、同時に実装位置に移動します。それらは、共通
のパネルとして実装されなければなりません。
この方法では、PCB の表面と裏面を一つの生産ラインで実装することができ、PCB 搬送するのに
必要な時間は、より短くなります。というのは、二枚の PCB が必ず同時に搬送されるからです。
これは、ノズル構成の利用率もさらに良好にします。
コンベヤトラック1および2のPCBは、コンベヤセクションへ同時に移動します（つまり、コ
ンベヤは、同時に制御されますが、お互いに独立しています）。コンベヤトラック 1 および 2 で
同期コンベヤモード
非同期コンベヤモード
ユーザーマニュアル SIPLACE D4 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 3.7 PCB コンベヤシステム
109
実装される部品は、二枚のサブパネルによるパネルにまとめなければなりません。（SIPLACE
Pro ユーザーマニュアル参照。）
実装シーケンスを開始するとき、一つのコンベヤトラック（またはセンタコンベヤ）だけが占
有されている場合、このセクションのサブパネルは、「実装用ではない」、と識別されます。
制約 3
デュアルコンベヤを、同期モードで運転する場合、「PCB を下流へ移行（ウイスパリング）」オ
プションは無効になります。PCB バーコード運転は、このモードではサポートされていません。
「グローバルインクスポット」オプションは使用できません。
3.7.4 制御および幅調整
3.7.4.1 単動動作メニューを使用して PCB コンベヤシステムを制御する
オンラインヘルプには、PCB コンベヤシステムを制御することについて、および単動動作メ
ニューについての情報があります。
3.7.4.2 自動幅調整
コマンドを受け取ると、コンベヤは、一台づつ任意の幅に設定されます。異なる幅にも設定す
ることができます。
コンベヤトラックの幅を変更することについての詳細は、オンラインヘルプを参照してくださ
い。
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE D4
3.7 PCB コンベヤシステム ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
110
3.7.5 テクニカルデータ
3.7.5.1 PCB シングルコンベヤのテクニカルデータ
3
3
コンベヤ固定側 右側または左側
PCB サイズ
標準（長さ x 幅）
ワイドボードオプション
ロングボードオプション
ロングボードオプションおよび
ワイドボード構成
50 x 50 mm から 368 x 460 mm ²
a
50 x 50 mm から 368 x 508 mm ²
a
50 x 110 mm から 610 x 460 mm ²
a
50 x 110 mm から 610 x 508 mm ²
a
PCB 厚さ
標準
0.3 mm から 4.5 mm ± 0.2 mm
( これより厚い PCB はご要望により対応可 )
PCB 反り セクション 3.7.7
のページ 113 参照。
PCB重量 最大3 kg
PCB 下面クリアランス
標準
オプション
25 mm ± 0.2 mm
最大 40 mm ± 0.2 mm
搬送に必要な PCB 幅 3 mm
PCB 交換時間 2.5 s
PCB 位置決め精度 ± 0.5 mm
PCB 搬送高さ 830mm ± 15mm （標準）
900mm ± 15mm （オプション）
930mm ± 15mm （オプション）
950mm ± 15mm （SMEMA: オプション）
インタフェースの種類 Siemens / SMEMA
b
インクスポット認識 可能
自動幅調整 可能
a) 450 mm より幅の広い PCB では、周辺モジュールもその幅に対応できることをご確認ください。
b) オプション
