3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE D4
3.7 PCB コンベヤシステム ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
112
3.7.6 構成オプション
3.7.6.1 PCB シングルコンベヤ
アイテム番号 00119940-xx D4 シングルコンベヤモジュール
アイテム番号 00119626-xx 固定コンベヤ側、右、HF/X/D
アイテム番号 00119928-xx 固定コンベヤ側、左、HF/X/D
アイテム番号 00119631-xx コンベヤ幅 242/508 mm（ワイドボード）、D1/D2/D3/D4
アイテム番号 00119086-xx コンベヤ高さ、900 mm、D4
アイテム番号 00119083-xx コンベヤ高さ 930 mm、 D4
アイテム番号 00119082-xx コンベヤ高さ 950 mm、 D4
3.7.6.2 フレキシブル PCB デュアルコンベヤ
アイテム番号 00119942-xx D4 デュアルコンベヤモジュール
アイテム番号 00119626-xx 固定コンベヤ側、右、 HF/X/D
アイテム番号 00119928-xx 固定コンベヤ側、左、HF/X/D
アイテム番号 00119631-xx コンベヤ幅 242/508 mm（ワイドボード）、D1/D2/D3/D4
アイテム番号 00119086-xx コンベヤ高さ 900 mm、 D4
アイテム番号 00119083-xx コンベヤ高さ 930 mm、 D4
アイテム番号 00119082-xx コンベヤ高さ 950 mm、 D4
ユーザーマニュアル SIPLACE D4 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 3.7 PCB コンベヤシステム
113

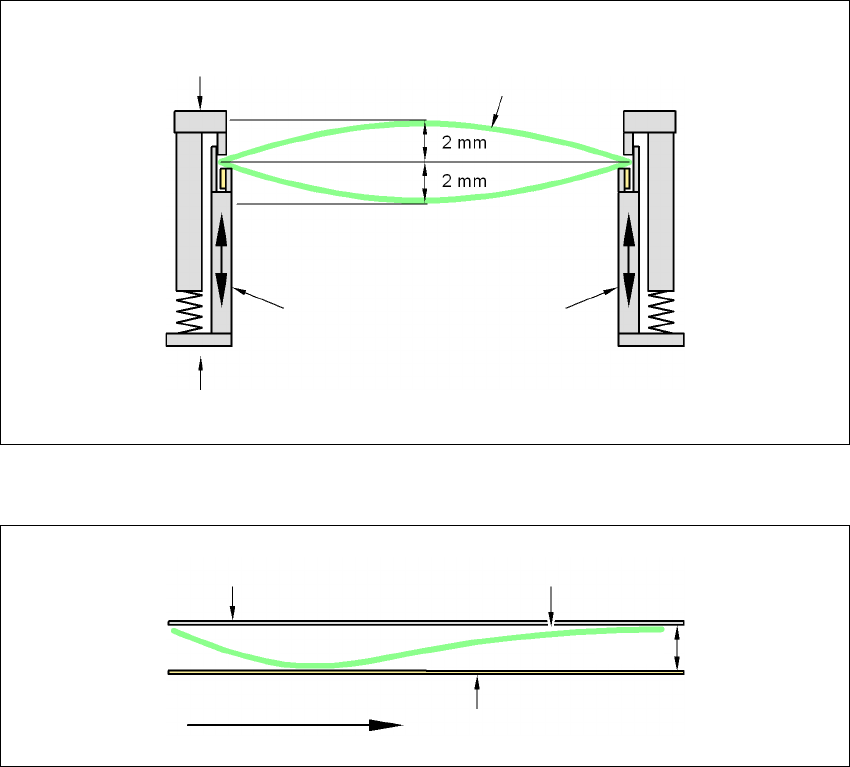

3.7.7 PCB の反りの定義
3.7.7.1 コンベヤ上の PCB の反り
移動方向を横切る PCB の反り、PCB 対角線長さの最大 1 %、ただし、2 mm を超えないこと。
3
搬送方向の PCB の反り + PCB の厚さ < 5.5 mm
3
3
固定されクランプされたエッジ
可動クランプ装置
PCB
コンベア側壁面
5.5 mm
コンベヤベルト
PCB
PCB 搬送方向
固定されクランプされたエッジ
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE D4
3.7 PCB コンベヤシステム ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
114
3.7.7.2 実装中の PCB の反り
2 mm の反りがあると、PCB 中央にあるローカルフィデューシャルおよびインクスポットに焦点
を合わせるときに問題が発生する可能性があります。デジタルカメラの焦点は、2 mm です。す
べての許容誤差を考慮に入れると、この値は、1.5 mm に減少します。反りにより、部品高さ制
限も低くなることにご注意ください。
3
3
下方向の PCB の反りは、最大 0.5 mm
3
→ マグネットピンサポートを使用してこの値を達成します。
可動クランプ装置
PCB
コンベア側壁面
固定されクランプされたエッジ
0.5 mm
PCB
マグネットピ
ンサポート
可動クランプ装置
コンベア側壁面
固定されクランプされたエッジ
