3.9.8 S フィーダのテクニカルデータ
次のページから、すべての S フィーダの図、テクニカルデータ、マシンに S フィーダをセット
アップするときのオプションがあります。
3.9.8.1 8 mm S II テープフィーダ
3

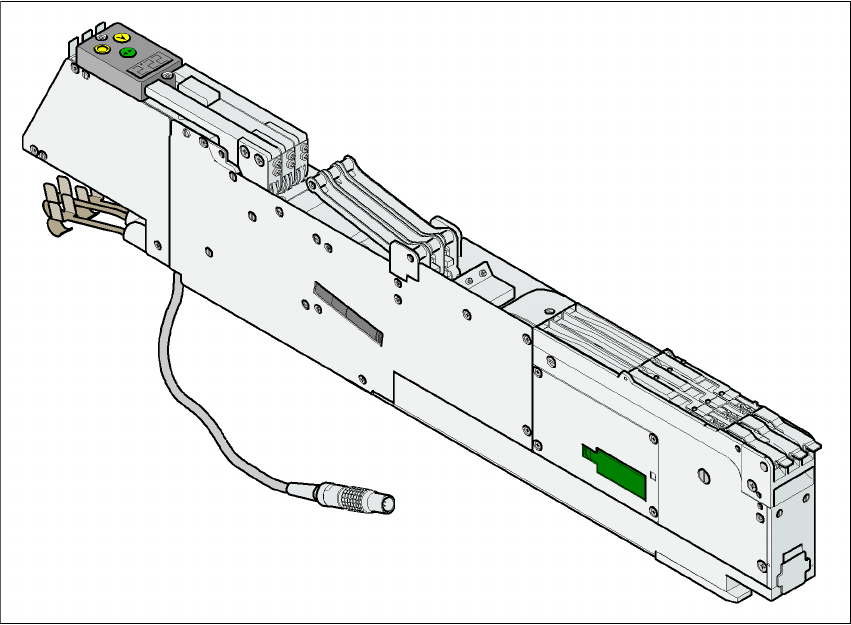

図 3.9 - 1 8 mm SII テープフィーダ
アイテム番号 00141096-xx
幅 30.6 mm
フィーダ 1 本あたりのトラック数 2
フィーダの占有ロケーション個数 1
マシン１台あたりのフィーダの最大本数 4 x 12
7" リールの部品容量 約 4,000 個
送りピッチ 2 mm / 4 mm
テープ材質 紙テープまたはエンボステープ
最大部品高さ 2.5 mm
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE D4
3.9 フィーダ ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
124
3.9.8.2 3 x 8 mm S テープフィーダ

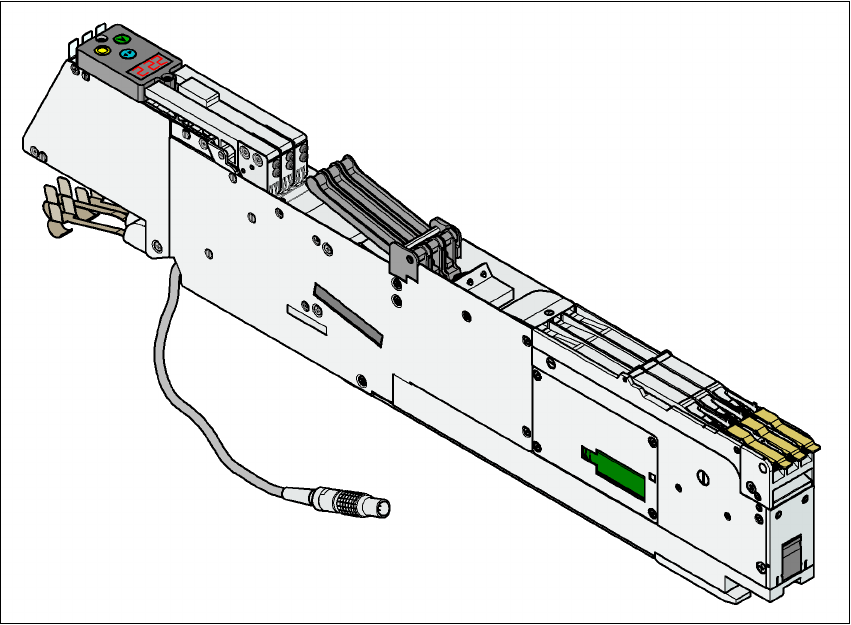

図 3.9 - 2 3 x 8 mm S テープフィーダ
アイテム番号 00141098-xx
幅 30.6 mm
フィーダ 1 本あたりのトラック数 3
フィーダの占有ロケーション個数 1
マシン１台あたりのフィーダの最大本数 4 x 12
7" リールの部品容量 約 4,000 個から 10,000 個
送りピッチ 2 mm / 4 mm / 8 mm
テープ材質 紙テープまたはエンボステープ
最大部品高さ 2.5 mm
ユーザーマニュアル SIPLACE D4 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 3.9 フィーダ
125
3.9.8.3 01005 部品用 3 x 8 mm S テープフィーダ
図 3.9 - 3 01005/0201/0402 部品用 3 x 8 mm S テープフィーダ
3
アイテム番号 00176100-xx 3
幅 30.6 mm 3
フィーダ 1 本あたりのトラック数 3 3
フィーダの占有ロケーション個数 1 3
マシン１台あたりのフィーダの最大本数 2 x 15 3
7" リールの部品容量 約 10,000 個 3
送りピッチ 2 mm / 4 mm 3
テープ材質 紙テープ 3
最大部品高さ 0.7 mm 3
対象部品 01005/0201/0402 3
