ユーザーマニュアル SIPLACE D4 3 マシンのテクニカルデータ ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 3.9 フィーダ 131 3.9.12 バルクケースフィーダ 3 図 3.9 - 9 バルクケース フィーダ 3 アイテム番号 00142318-xx 幅 30.6 m m フィーダ 1 本あたりのトラック数 2 フィーダの占有ロケーション個 数 1 マシン１台あたりのフィーダの 最大本数 4…
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE D4
3.9 フィーダ ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
130
3.9.11 スティックフィーダ、タイプ 3
3
図 3.9 - 8 スティックフィーダ、タイプ 3
アイテム番号 00142031-xx
幅 28 mm 3
フィーダ 1 本あたりのトラック数 1、 2、 3 3
フィーダの占有ロケーション個数 1 3
フィーダの最大本数 4 x 12 3
部品容量 金属製スティックマガジン 1 本あたり最大
150 個、部品長さによる 3
スティックマガジン専用データ 9.5 mm 幅 / x 3 3
15 mm 幅 / x 2 3
> 15 mm 幅 / x 1 3
30 mm 幅 / 1 x 3
振動時間 Siplace Pro で可変、400 から 1,000 msec 3
ユーザーマニュアル SIPLACE D4 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 3.9 フィーダ
131
3.9.12 バルクケースフィーダ
3

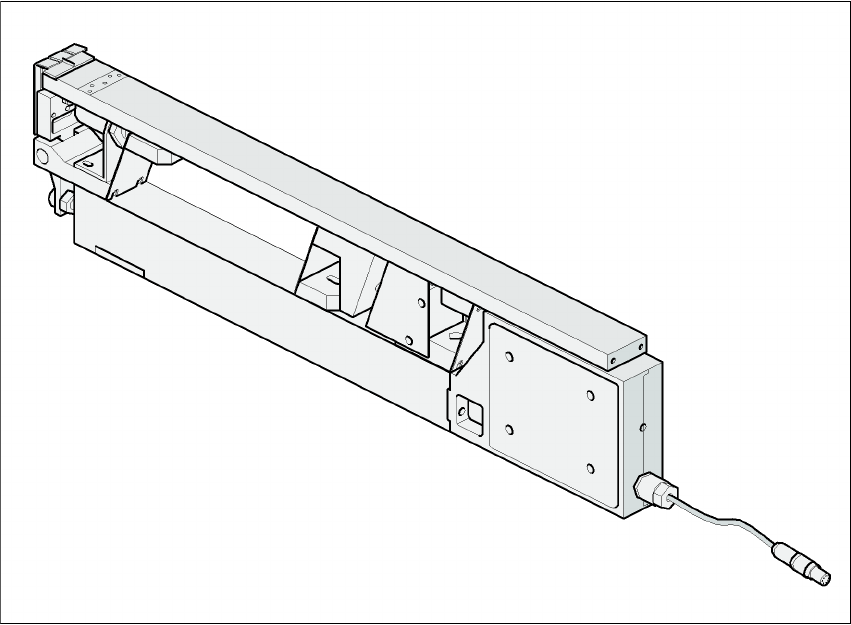

図 3.9 - 9 バルクケースフィーダ
3
アイテム番号 00142318-xx
幅 30.6 mm
フィーダ 1 本あたりのトラック数 2
フィーダの占有ロケーション個数 1
マシン１台あたりのフィーダの最大本数 4 x 12
部品容量 最大 50,000 個 3
送りレール 0402 / 高さ 0.5 mmアイテム番号 00142320-xx 3
0603 / 高さ 0.80 mmアイテム番号 00142322-xx 3
サイクルタイム < 60 ms 3
バルクケースフィーダ用コンプレッサは、ページ 139
のセクション 3.10.6 に説明があります。
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE D4
3.9 フィーダ ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
132
3.9.13 サーフテープフィーダ
3.9.13.1 概要
ベアダイの実装では、部品を供給するのにサーフテープフィーダが必要になります。これらの
フィーダには、8 mm テープ、12 または 16 mm テープの種類があります。
3
図 3.9 - 10 サーフテープフィーダ
このフィーダの取り扱いは、フィーダのオペレーティングマニュアルに説明されています。
