3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE D4
3.10 部品トロリー ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
140
これらは、バルクケースフィーダを部品テーブルに固定しているので、圧縮空気の供給が完全
になります。
3

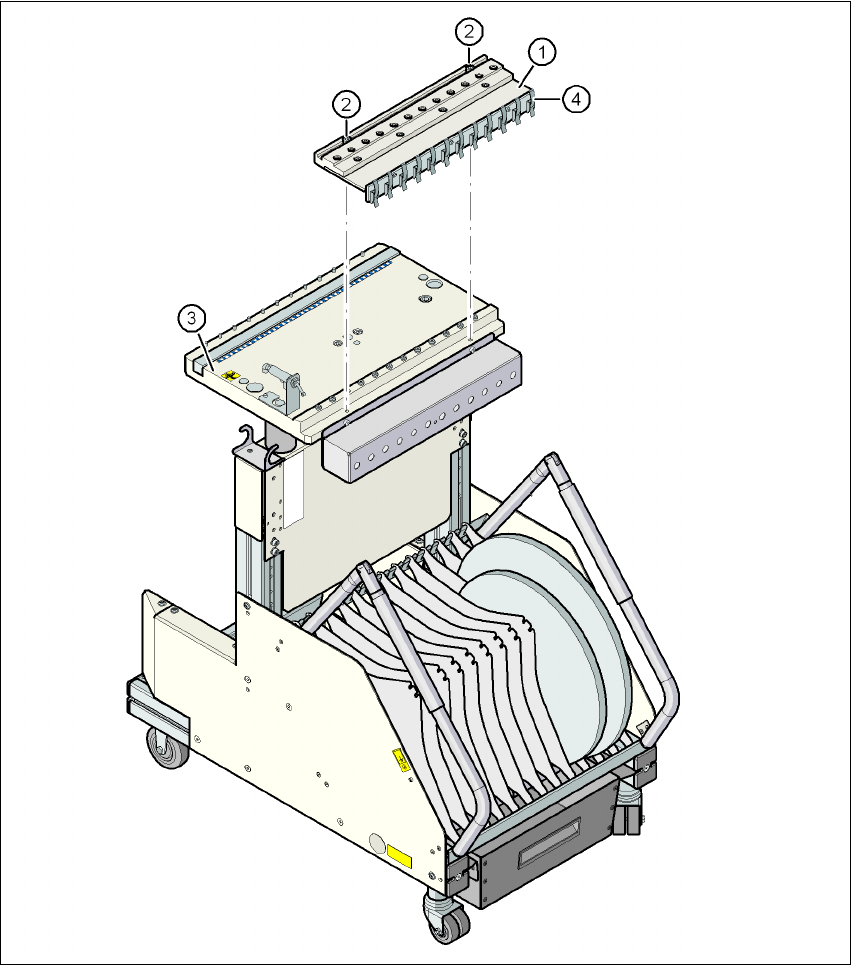

図 3.10 - 5 バルクケースフィーダ用供給圧縮空気
(1) 圧縮空気ディストリビュータ
(2) DIN 912 ねじ、M8x20、2x
(3) 部品テーブル
(4) リテーナクランプ
ユーザーマニュアル SIPLACE D4 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 3.10 部品トロリー
141
3.10.7 3 x 8 mm S フィーダの中間テープリール用リールホルダ
アイテム番号 00119896-xx アダプタプレート、部品トロリー D4
アイテム番号 00141204-xx テープリールホルダ、3 x 8 mm フィーダ、V2
タイプ 3x8 mm S フィーダは、3 つのトラックで部品を吸着位置まで搬送します。二つの外側ト
ラックにあるテープリールは、テープコンテナの仕切り板ではさまれます。中間テープリール
は、二つの外側トラックのテープリールの間に配置されます。
そのため、中間テープリールでは次のものも必要になります。
– テープリールホルダを保持するアダプタプレート 1 個 ( 図 3.10 - 6
のアイテム 1)、および
– 二本のフィーダごとにテープリールホルダ 1 個 ( 図 3.10 - 6
のアイテム 2)
アダプタプレートは、4 本の溝付きネジで部品トロリーに固定され、テープリールホルダは、
アダプタプレートの正方形開口部に挿入されます。

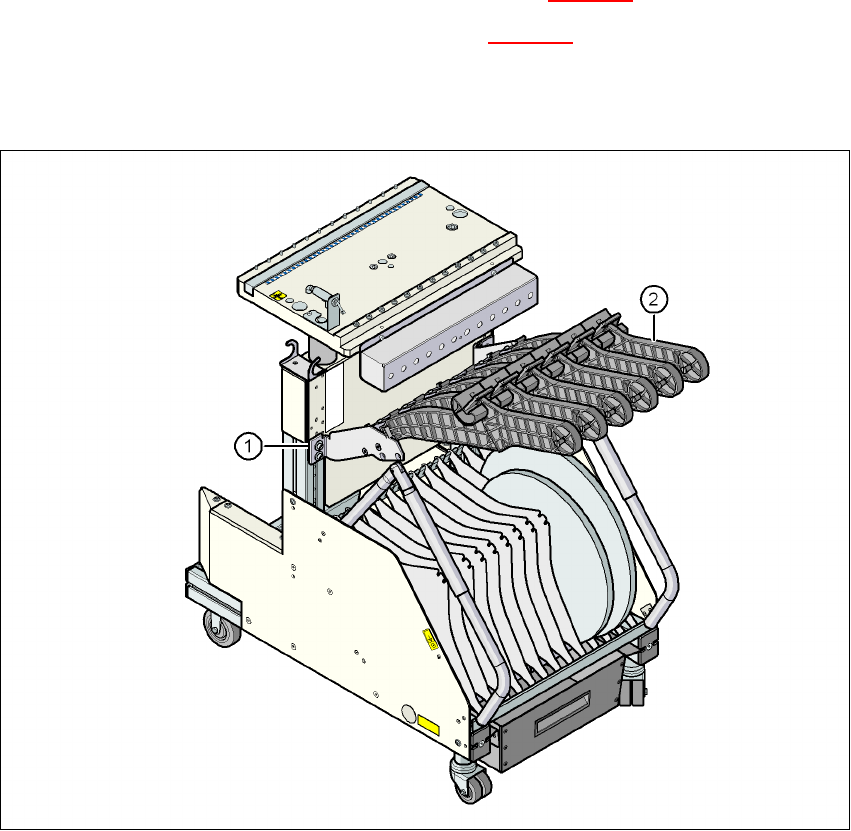

図 3.10 - 6 3 x 8 mm S フィーダの中間テープリール用リールホルダ
(1) アダプタプレート
(2) テープリールホルダ
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE D4
3.10 部品トロリー ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
142
3.10.7.1 アダプタプレートコンソールのアダプタプレートアセンブリ位置
コンソールにアダプタプレートを取り付けるために、2 箇所の異なる位置があります。アセン
ブリ位置は、スプライス検出オプションのによって異なります。
3

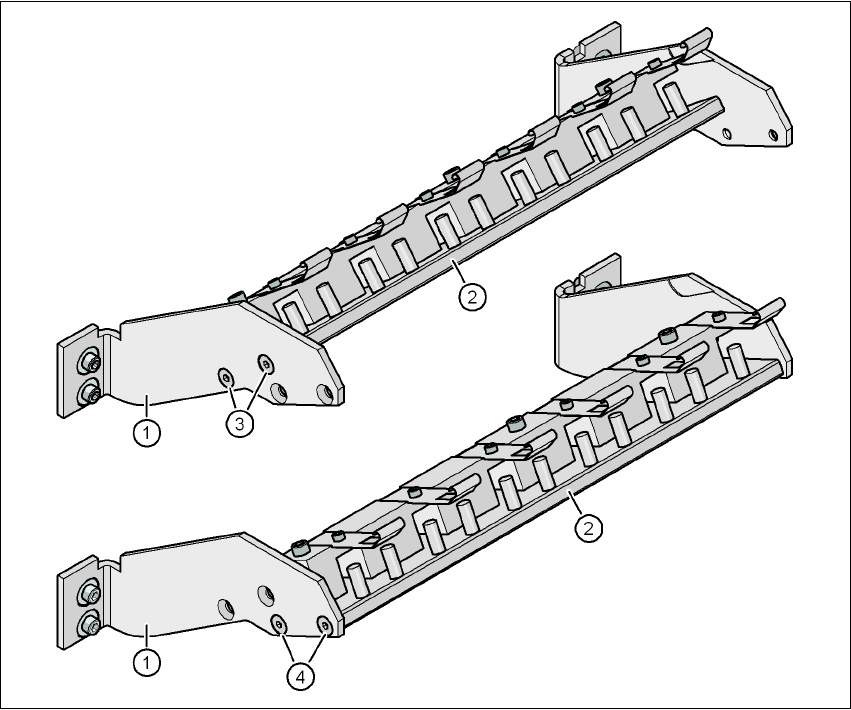

図 3.10 - 7 アダプタプレートコンソールのアダプタプレートアセンブリ位置
(1) コンソール
(2) ベースプレート
(3) スプライス検出の無いベースプレート用アセンブリ位置
(4) スプライス検出の有るベースプレート用アセンブリ位置
