ユーザーマニュアル SIPLACE D4 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 3.10 部品トロリー
143
3.10.7.2 830 mm の PCB コンベヤ高さのアダプタプレートアセンブリ位置
ご注意
部品トロリーの高さ設定手順は、セクション 4.4 のページ 180 以降に説明してあります。
3

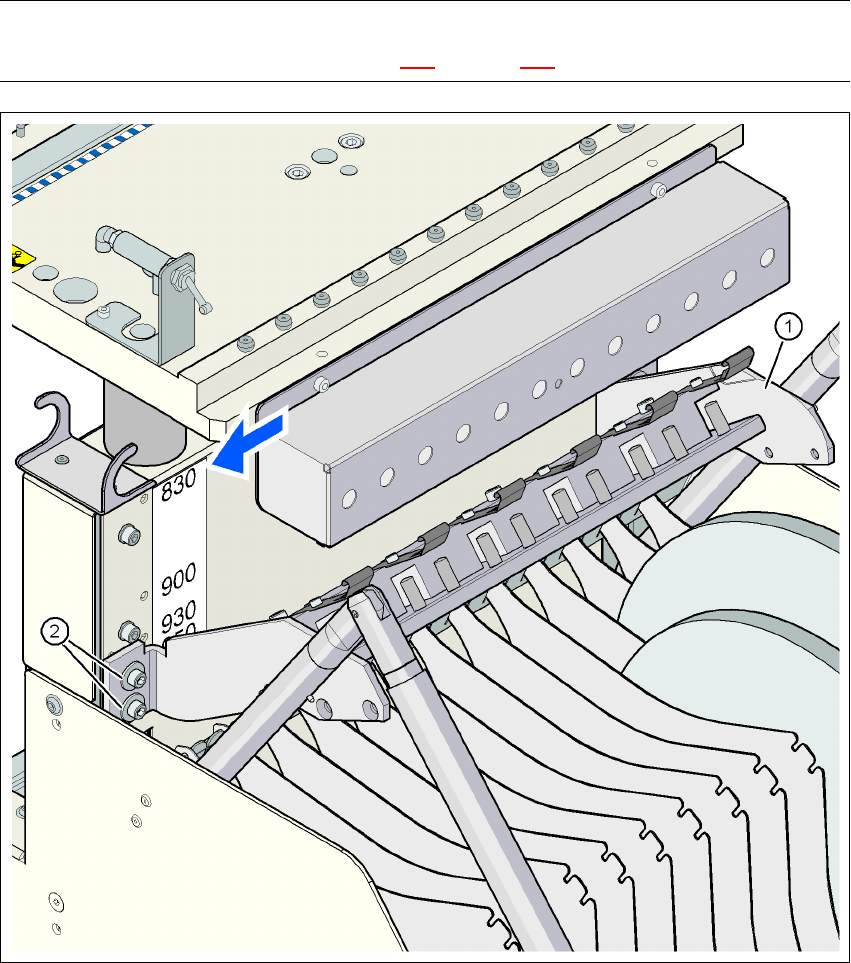

図 3.10 - 8 830 mm の PCB コンベヤ高さ用アダプタプレートアセンブリ位置
(1) アダプタプレート
(2) キャップボルト、ワッシャ付き M6x20、4 x
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE D4
3.10 部品トロリー ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
144
3.10.7.3 900 mm の PCB コンベヤ高さのアダプタプレートアセンブリ位置
ご注意
部品トロリーの高さ設定手順は、セクション 4.4 のページ 180 以降に説明してあります。
3

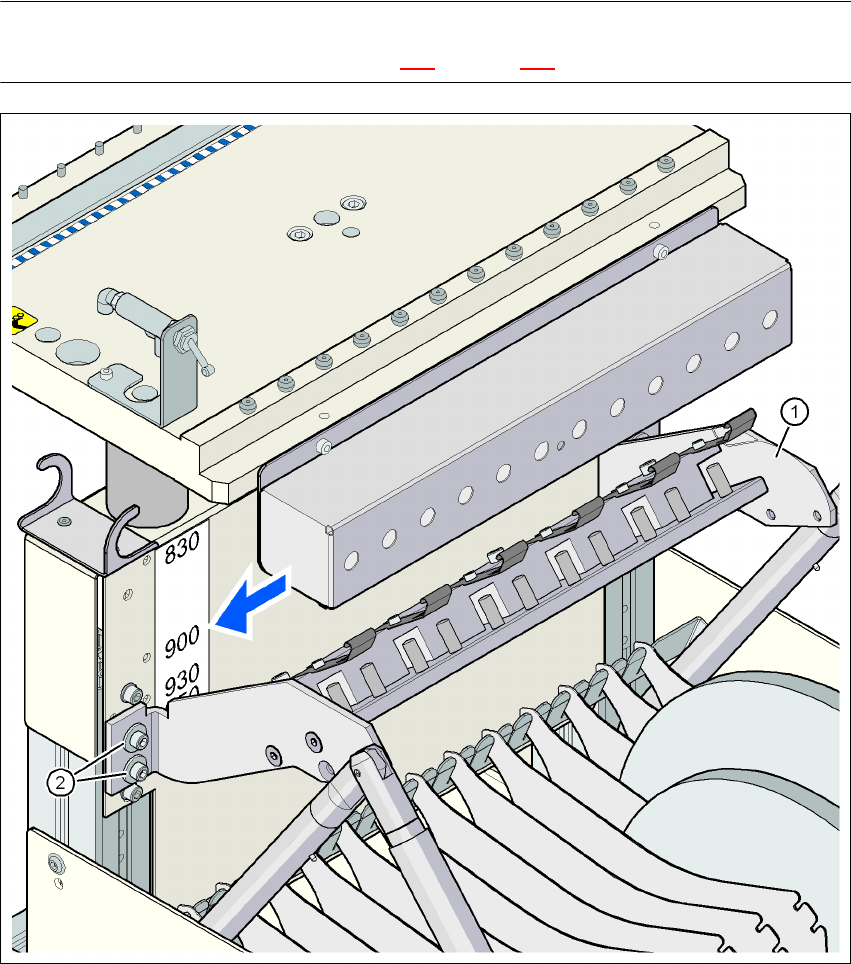

図 3.10 - 9 900 mm の PCB コンベヤ高さ用アダプタプレートアセンブリ位置
(1) アダプタプレート
(2) キャップボルト、ワッシャ付き M6x20、4 x
ユーザーマニュアル SIPLACE D4 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 3.10 部品トロリー
145
3.10.7.4 930 mm の PCB コンベヤ高さのアダプタプレートアセンブリ位置
ご注意
部品トロリーの高さ設定手順は、セクション 4.4 のページ 180 以降に説明してあります。
3

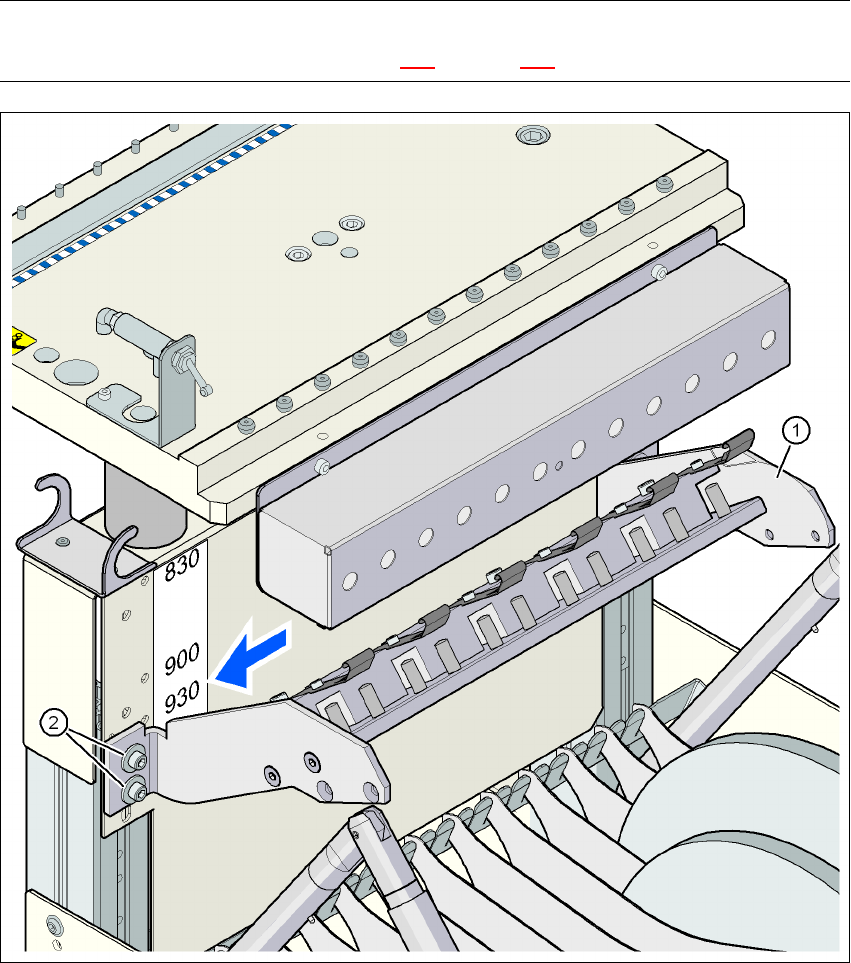

図 3.10 - 10 930 mm の PCB コンベヤ高さ用アダプタプレートアセンブリ位置
(1) アダプタプレート
(2) キャップボルト、ワッシャ付き M6x20、4 x
