ユーザーマニュアル SIPLACE D4 4 据付および委託作業
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 4.1 運搬および出荷構成
147
4 据付および委託作業
4.1 運搬および出荷構成
4.1.1 運搬梱包
ヨーロッパでは、マシンおよび部品トロリーは、木製のパレットに載せられ、ビニールフィル
ムで包装されて納品されます。海外へは、頑丈な木箱で輸送されます。
4.1.1.1 運搬梱包の寸法
4
4
4

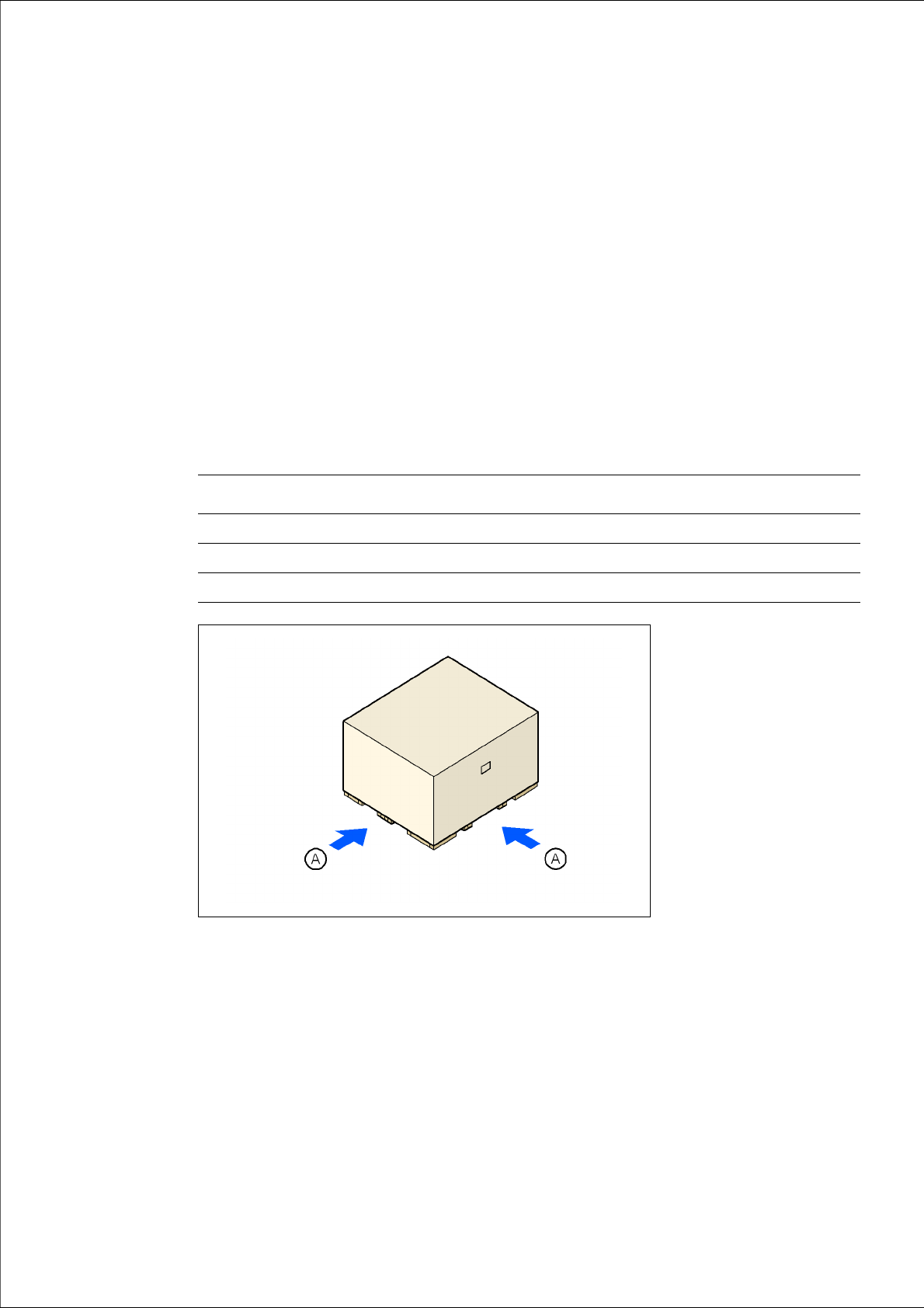

図 4.1 - 1 運搬用木箱 - mm 単位の寸法
(A) フォークリフト挿入位置
マシンの木箱 部品トロリーの木箱
長さ 2590 mm 1705 mm
幅 2410 mm 1200 mm
高さ 1610 mm 1300 mm
4 据付および委託作業 ユーザーマニュアル SIPLACE D4
4.1 運搬および出荷構成 ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
148
4.1.1.2 運搬準備済みマシン重量
次の表には、梱包を含めた運搬用に準備されたマシンの重量が示されています。
4
4.1.2 出荷時の構成
出荷時の実装マシンは、次のような構成になります。
– シングルコンベヤのトラックは、幅 210 mm に設定します。デュアルコンベヤでは、コンベ
ヤトラック1の幅は100 mmで、トラック2は210 mmに設定します。マシンを運搬するた
めの空間が必要な時、あらかじめ設定されたこれらの PCB コンベヤ幅により、マシンの搬
入側や搬出側の延長キットおよびコンベアを取り外すのが、さらに簡単になります。
キーボードは両方とも ( 図 4.1 - 2
のアイテム 1) プラグから外します。
– キーボード用サポートプレート ( 図 4.1 - 2
のアイテム 2) は、取り外します。
– モニタは両方とも ( 図 4.1 - 2
のアイテム 3) 取り外します。
– メイン異常ランプは両方とも ( 図 4.1 - 2
のアイテム 4) 取り外します。
– すべての X-Y 軸の軸は、出荷用金具で固定します。
マシン ヨーロッパ内の運搬 海外への運搬
マシン 3326 kg 3594 kg
部品トロリー 462 kg 556 kg
