4 据付および委託作業 ユーザーマニュアル SIPLACE D4 4.3 マシンをセットアップする ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 172 4.3.7.2 マシンの脚間距離および PCB シングルコンベヤの左側 固定コンベヤエッジ 4 図 4.3 - 4 マ シンの脚間距離および PCB シングルコン ベヤの左側固定コンベヤエッジ
ユーザーマニュアル SIPLACE D4 4 据付および委託作業
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 4.3 マシンをセットアップする
171
4.3.7 マシンの脚間距離および固定 PCB コンベヤエッジ

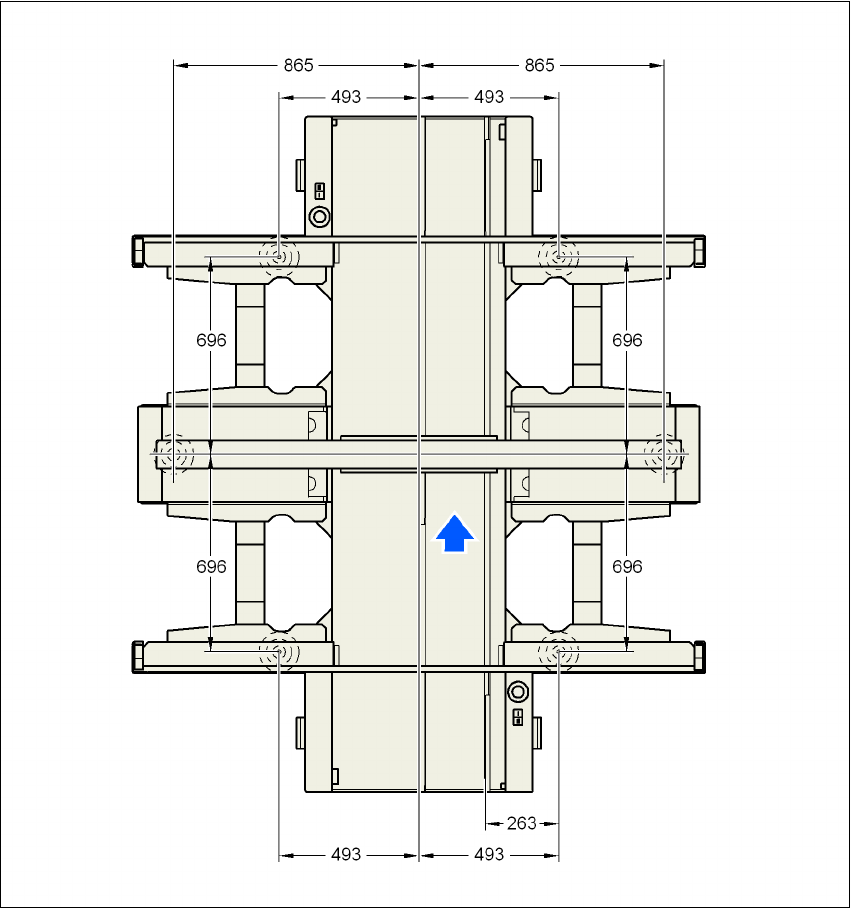

4.3.7.1 マシンの脚間距離および PCB シングルコンベヤの右側固定コンベヤエッジ
4
図 4.3 - 3 マシンの脚間距離および PCB シングルコンベヤの右側固定コンベヤエッジ
4 据付および委託作業 ユーザーマニュアル SIPLACE D4
4.3 マシンをセットアップする ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版
172

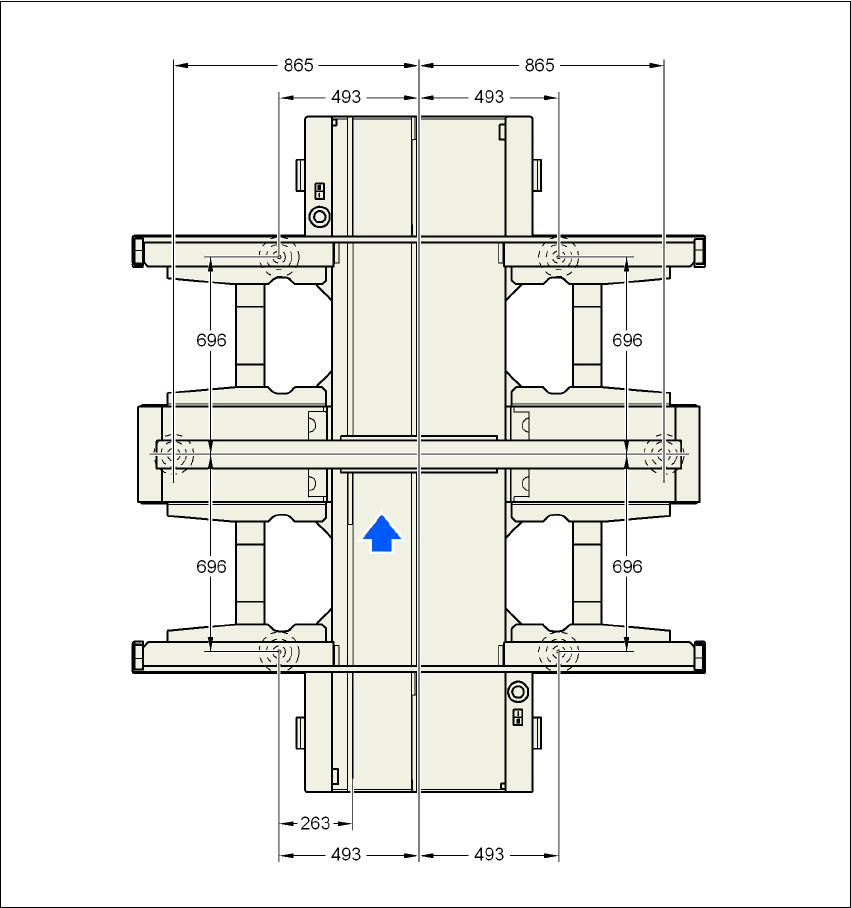

4.3.7.2 マシンの脚間距離および PCB シングルコンベヤの左側固定コンベヤエッジ
4
図 4.3 - 4 マシンの脚間距離および PCB シングルコンベヤの左側固定コンベヤエッジ
ユーザーマニュアル SIPLACE D4 4 据付および委託作業
ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 4.3 マシンをセットアップする
173

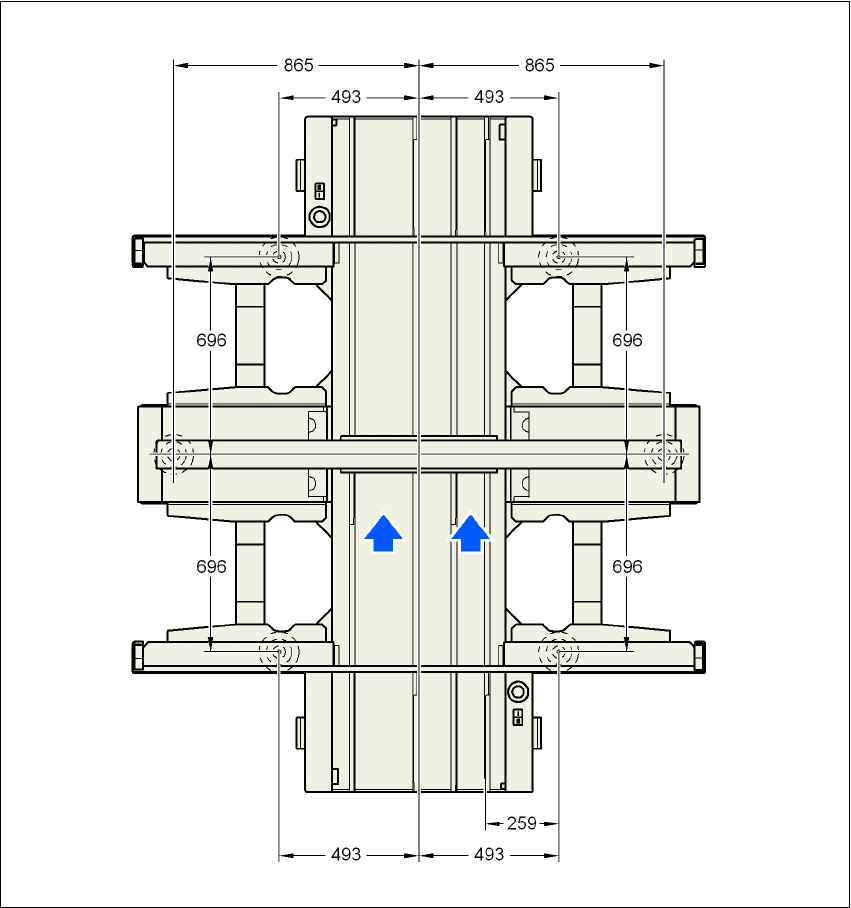

4.3.7.3 マシンの脚間距離および PCB デュアルコンベヤの右側固定コンベヤエッジ
4
図 4.3 - 5 マシンの脚間距離および PCB デュアルコンベヤの右側固定コンベヤエッジ
