00195796-0102_UM_D4_JA - 第184页

4 据付および委託作業ユーザーマニュアル SIPLACE D4 4.4 部品トロリーを PCB 搬送高さに合わせるソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 184 4 図 4.4 - 3 部品トロリー : PCB コンベヤ高さ 830 mm - 正面図、キャップボルトの位置 (1) キャップボルト M6x12 およびワッシャ ( 正面パネルにて 4x)

ユーザーマニュアル SIPLACE D4 4 据付および委託作業

ソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版 4.4 部品トロリーを PCB 搬送高さに合わせる

183

4.4.4 830 mm の PCB コンベヤ高さ

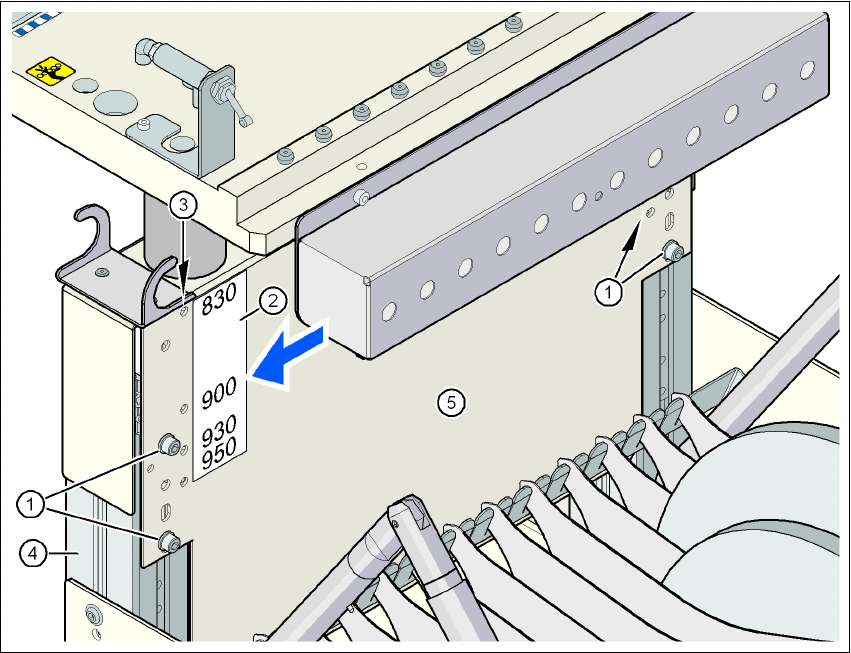

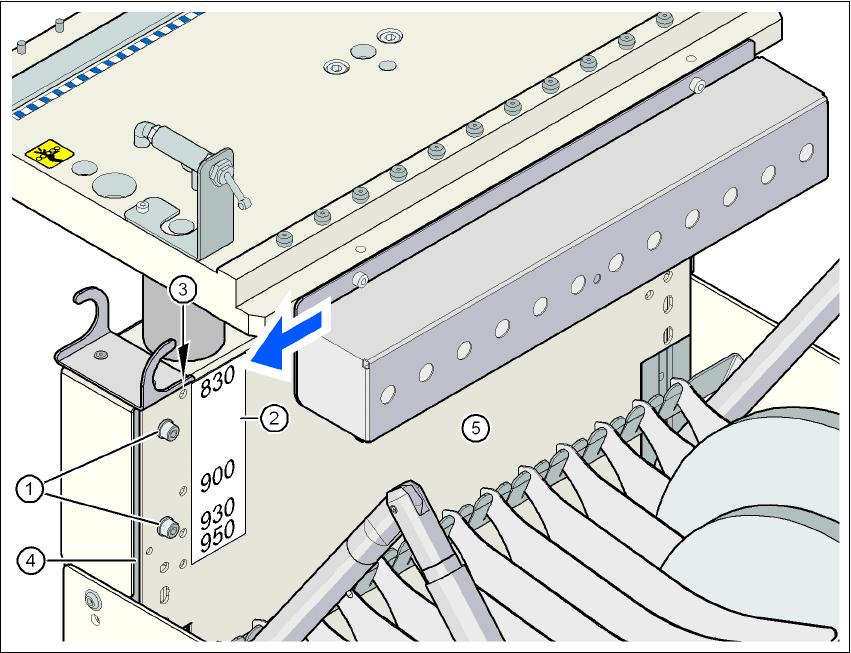

図 4.4 - 2 部品トロリー : PCB コンベヤ高さ 830 mm - 背面図、キャップボルトおよびチェック穴の位置

(1) キャップボルト M6x12 およびワッシャ ( 背面パネルにて 4x)

(2) チェック穴用高さ 830、900、930、950 mm 付きステッカ

(3) プリセット高さチェック用 4 個のチェック穴。チェック穴が垂直成形ビーム（アイテム 4）

で見えるようになっている場合、選択された高さは正しくプリセットされています ( 図の

矢印参照 )。

(4) 垂直成形ビーム

(5) ジャンパ

4 据付および委託作業ユーザーマニュアル SIPLACE D4

4.4 部品トロリーを PCB 搬送高さに合わせるソフトウエアバージョン SR.605.xx 以降 2008 年 7 月版

184

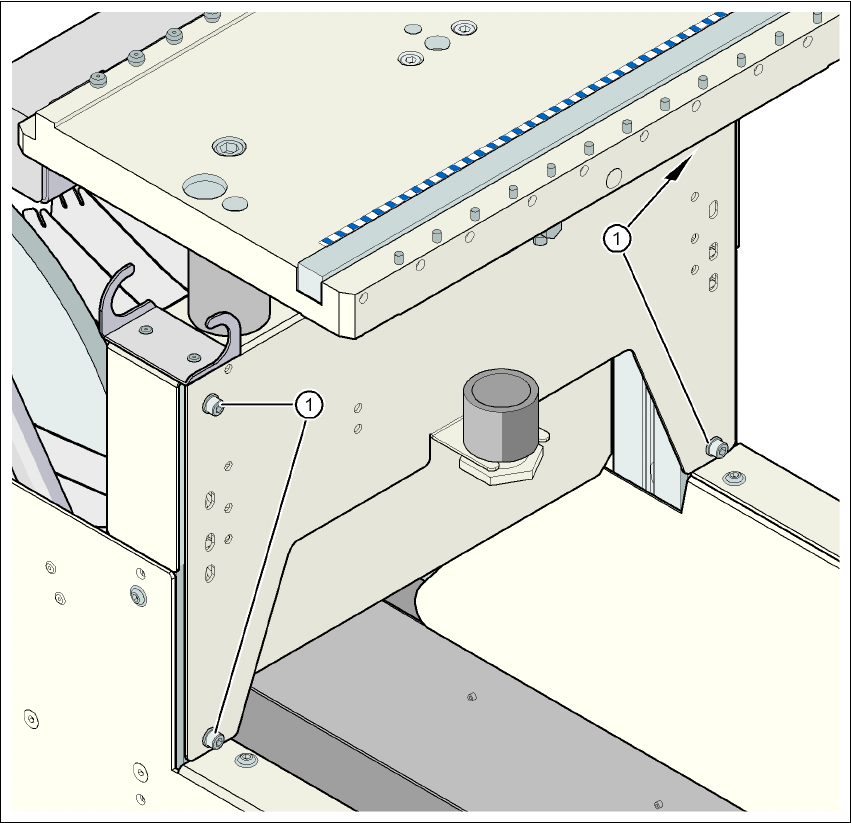

図 4.4 - 3 部品トロリー : PCB コンベヤ高さ 830 mm - 正面図、キャップボルトの位置

(1) キャップボルト M6x12 およびワッシャ ( 正面パネルにて 4x)
